Montage
26
5. Schlauch 9 an den Anschluss für das Verfahren der Armatur in Messposition
anschließen.
6. Schlauch 10 an den Anschluss für das Verfahren der Armatur in Serviceposition
anschließen.
Anschluss an den Armaturen CPA87x und CPA47x
Schlauchnummer:
CPA87x
Schlauch 9
Schlauch 10
CPA47x
Schlauch 9
Schlauch 10
Anschluss Armatur CPA473/474
7. Die Schläuche wie folgt anschließen:
Schlauchnummer:
Schlauch 9
Schlauch 10

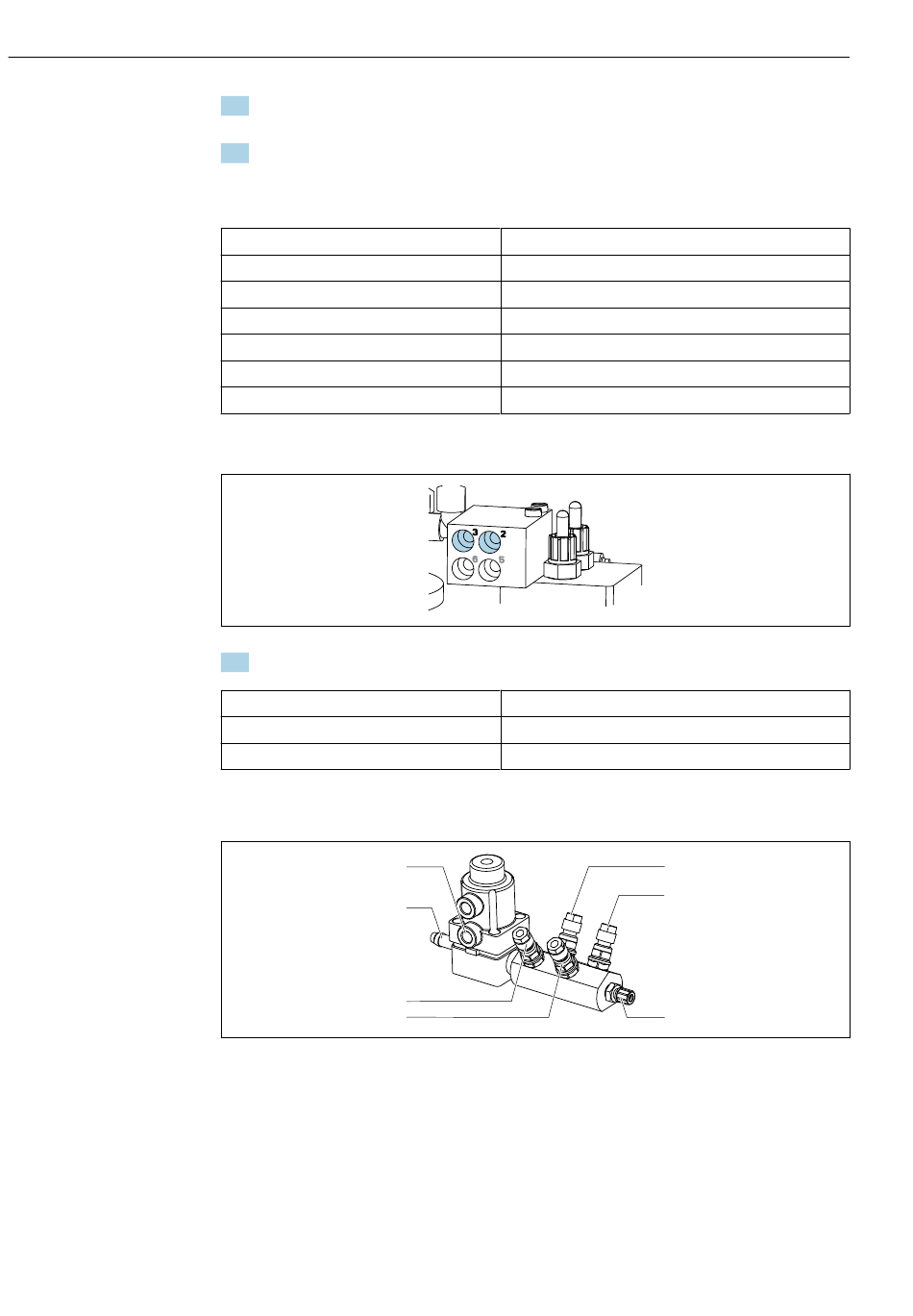

5.8.4 Spülleitung am Spülblock
 17 Spülblock
1 Reiniger (Pumpe 1)
2 Puffer 2 (Pumpe 3)
3 Ausgang Spülanschluss zur Armatur
4 Puffer 1 (Pumpe 2)
Anschluss an Armatur:
I, Messposition
O, Serviceposition
oberer Anschluss
unterer Anschluss
Anschluss an Armatur:
2 am Block, Messen
3 am Block, Service
7
6
5
4
Liquiline Control CDC90
1
2
3
5 Luft Spülblock (Pilotventil 4)
6 Wasseranschluss
7 Luft Prozessventil (Pilotventil 3)
Endress+Hauser
A0033220
