Liquiline Control CDC90
Endress+Hauser

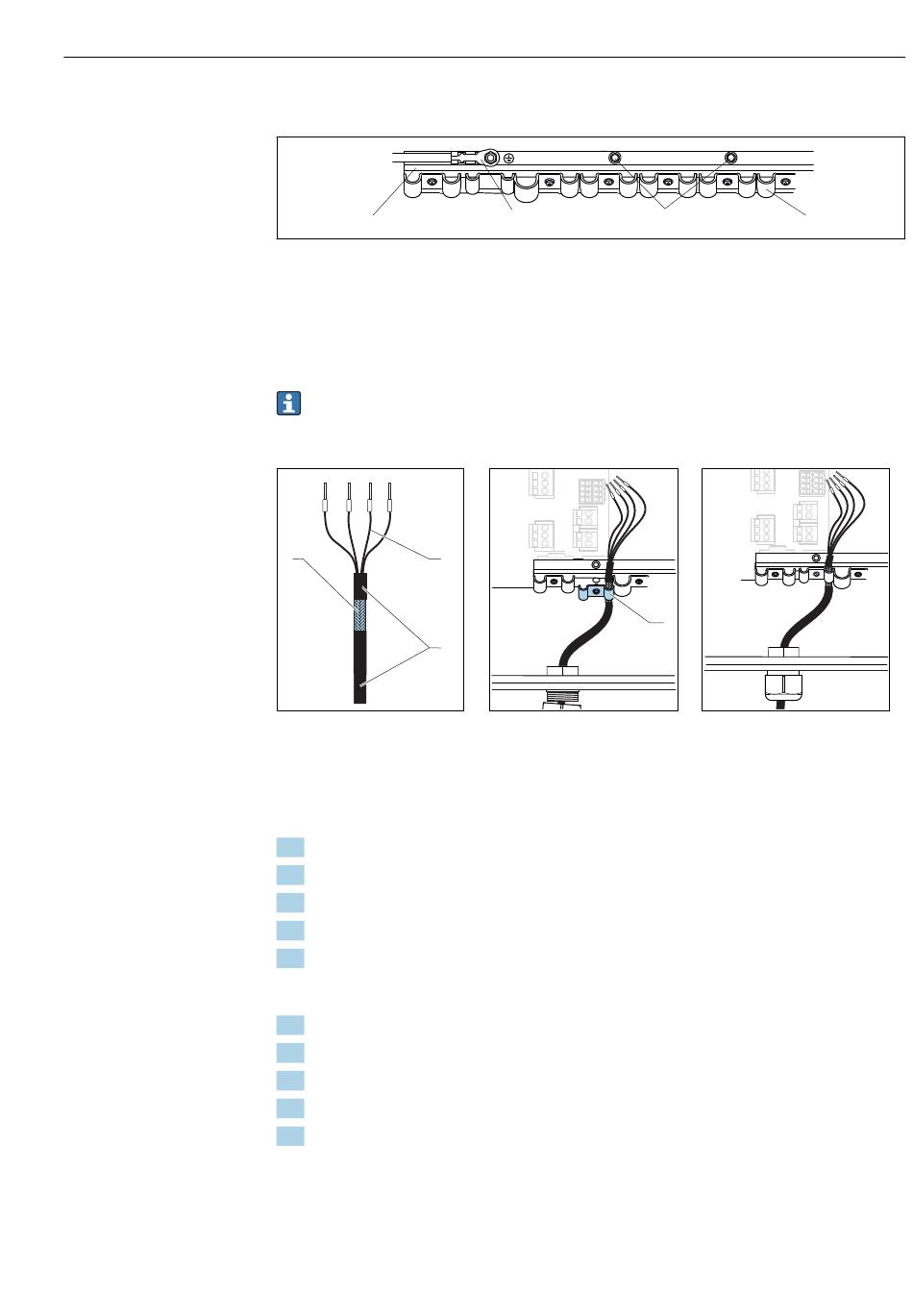

6.2.4 Kabelmontageschiene
1
 25 Kabelmontageschiene und ihre Funktion
1 Kabelmontageschiene
2 Gewindebolzen (Schutzleiteranschluss, zentraler
Erdungspunkt)
6.2.5

Kabelschirm auflegen

Möglichst nur konfektionierte Originalkabel verwenden. Sensor-, Feldbus- und Ether-
netkabel müssen geschirmte Kabel sein.
Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
1
2
3
 26 Konfektioniertes Kabel
1 Außenschirm (frei gelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1) Beachten Sie die Hinweise im Kapitel "Schutzart sicherstellen"
1. Eine geeignete Kabelverschraubung an der Unterseite des Gehäuses lösen.
2. Blindstopfen entfernen.
3. Verschraubung richtig herum auf das Kabelende fädeln.
4. Das Kabel durch die Durchführung ins Gehäuse ziehen.
5. Das Kabel im Gehäuse so verlegen, dass der freigelegte Kabelschirm in eine der
Kabelschellen passt und die Kabeladern sich leicht bis zum Anschlussstecker am
Elektronikmodul verlegen lassen.
6. Kabelschelle aufschrauben.
7. Kabel einklemmen.
8. Die Schraube der Kabelschelle wieder festziehen.
9. Kabeladern nach Anschlussplan anschließen.
10. Kabelverschraubung von außen festschrauben.
2 3
3 Weitere Gewindebolzen für Erdanschlüsse
4 Kabelschellen (Fixierung und Erdung der Sensor-
kabel)
 27 Kabel einlegen
4 Erdungsschelle
Elektrischer Anschluss
4
4
 28 Schraube festziehen (2 Nm)
Kabelschirm ist durch Erdungs-
1)
schelle geerdet
A0025171
