Liquiline Control CDC90
Endress+Hauser
Anschluss an den Armaturen CPA87x und CPA47x
Schlauchnummer:
CPA87x
Schlauch 1
Schlauch 2
CPA47x
Schlauch 1
Schlauch 2

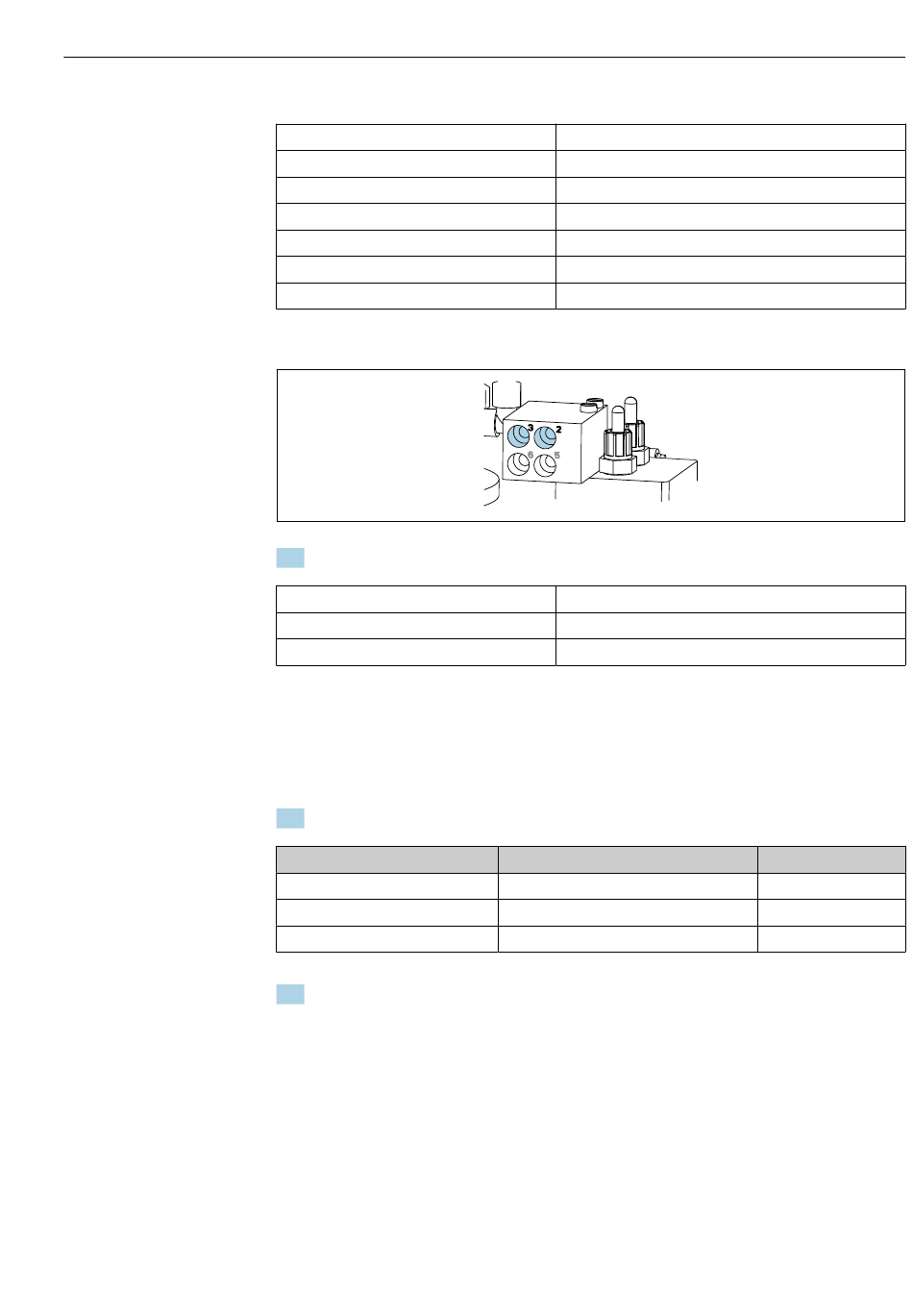

Anschluss Armatur CPA473/474
7. Die Schläuche wie folgt anschließen:
Schlauchnummer:
Schlauch 1
Schlauch 2
M2- Flüssigkeitsschläuche von Pumpen zum Spülblock
Anschluss M2 an Pumpen
Die Schläuche für die Flüssigkeitszufuhr zum Spülblock befinden sich im Schlauchpaket
des Multischlauchs M2
1. Schläuche an den Pumpen von links nach rechts wie folgt anschließen:
Schlauch Nummer
A
B
C
1. Für den Transport von Reiniger und Puffer an der Pumpe die Schläuche folgenderma-
ßen anschließen:
Anschluss an Armatur:
I, Messposition
O, Serviceposition
oberer Anschluss
unterer Anschluss
Anschluss an Armatur:
2 am Block, Messen
3 am Block, Service
Pumpe
Pumpe 1
Pumpe 2
Pumpe 3
Montage
A0033220
Funktion
Reiniger
Puffer 1
Puffer 2
