Betrieb
66

Anwendungsbeispiele:

• Definitionen der Ausgänge zum Verfahren der Armatur über die Ventile.
• Ventile statisch öffnen und schließen.
• Verzögerungen von Schaltvorgängen, bis ein bestimmter Zustand erreicht ist.
Armatur
ON
OFF
S:ON
S:OFF
S Armatur verfährt zu Beginn
des Schritts in die Servicepo-
sition.
Am Ende des Schritts fährt
die Armatur wieder auf die
Position vor dem Schritt.
M Armatur verfährt zu Beginn
des Schritts in die Messposi-
tion.
Am Ende des Schritts fährt
die Armatur wieder auf die
Position vor dem Schritt.
S:S Armatur verfährt zu Beginn
des Schritt in die Serviceposi-
tion und verbleibt dort.
S:M Armatur verfährt zu Beginn
des Schritts in die Messposi-
tion und verbleibt dort.
10.2.5

Reinigungs- und Kalibrierschritte zu Sequenzen erstellen

Eine Sequenz besteht aus Schritten und kann aber auch Sequenzen enthalten.

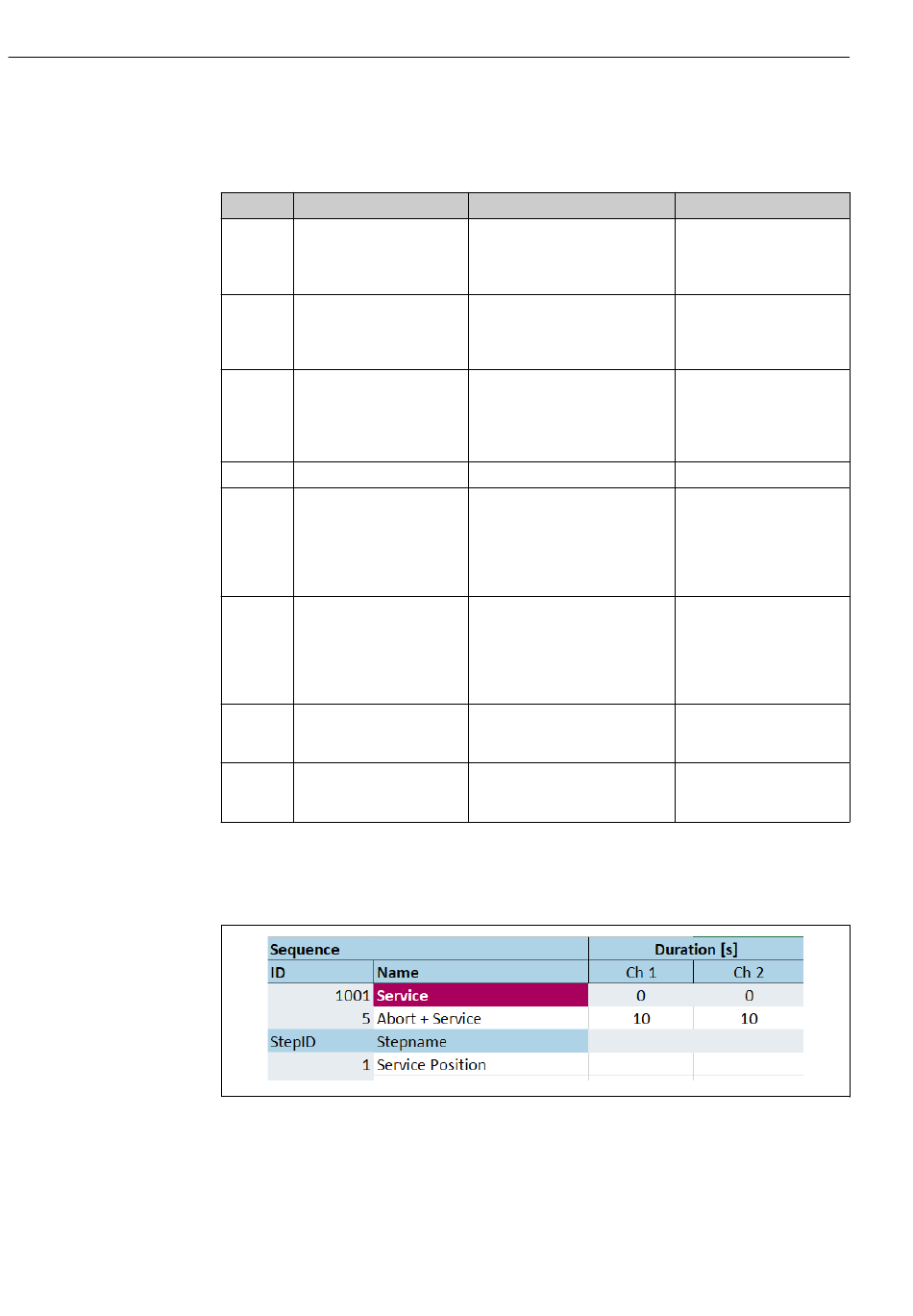

 47 Beispiel einer Sequenz
ID: ID der Sequenz
StepID: ID der Schritte
Ausgang/Ventile
Wird zu Beginn eines Schritts auf
"ON" gesetzt.
Am Ende des Schritts wieder auf
den Ausgangszustand.
Wird zu Beginn eines Schritts auf
"OFF" gesetzt.
Am Ende des Schritt wieder auf
den Ausgangszustand.
Wird zu Beginn eines Steps auf
"ON" gesetzt und bleibt auch nach
dem Step auf "ON". Wird erst wie-
der durch S:OFF auf "OFF" gesetzt.
(statisch "ON")
Schaltet ein statisches "S:ON" aus.
Name: Benennung der Sequenzen und Schritte
Ch1/Ch2: Messstelle 1/Messstelle 2
Liquiline Control CDC90
Eingang
Schritt löst einen Fehler aus,
wenn zu Beginn der Eingang
nicht auf "ON" steht.
Schritt löst einen Fehler aus,
wenn zu Beginn der Eingang
nicht auf "OFF" steht.
A0041441
