Liquiline Control CDC90
Endress+Hauser
DIP-Schalter
DIP
Werksein-
Belegung
stellung
1-128
ON
Busadresse
OFF
Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über Vor-
Ort-Bedienung
Service
OFF
Bei Schalterstellung "ON" werden die Benutzereinstellungen zur EtherNet Adres-
sierung gespeichert und werksseitig hinterlegte Verbindungseinstellungen akti-
viert: IP-address=192.168.1.212, Subnet mask=255.255.255.0, Gateway=0.0.0.0,
DHCP=Off.
Bei Schalterstellung "OFF" werden die gespeicherten Benutzereinstellungen wie-
der aktiv.
DIP-Schalter auf der Modulfront dürfen nicht verstellt werden, da sonst keine interne
Kommunikation möglich ist.
6.5.2

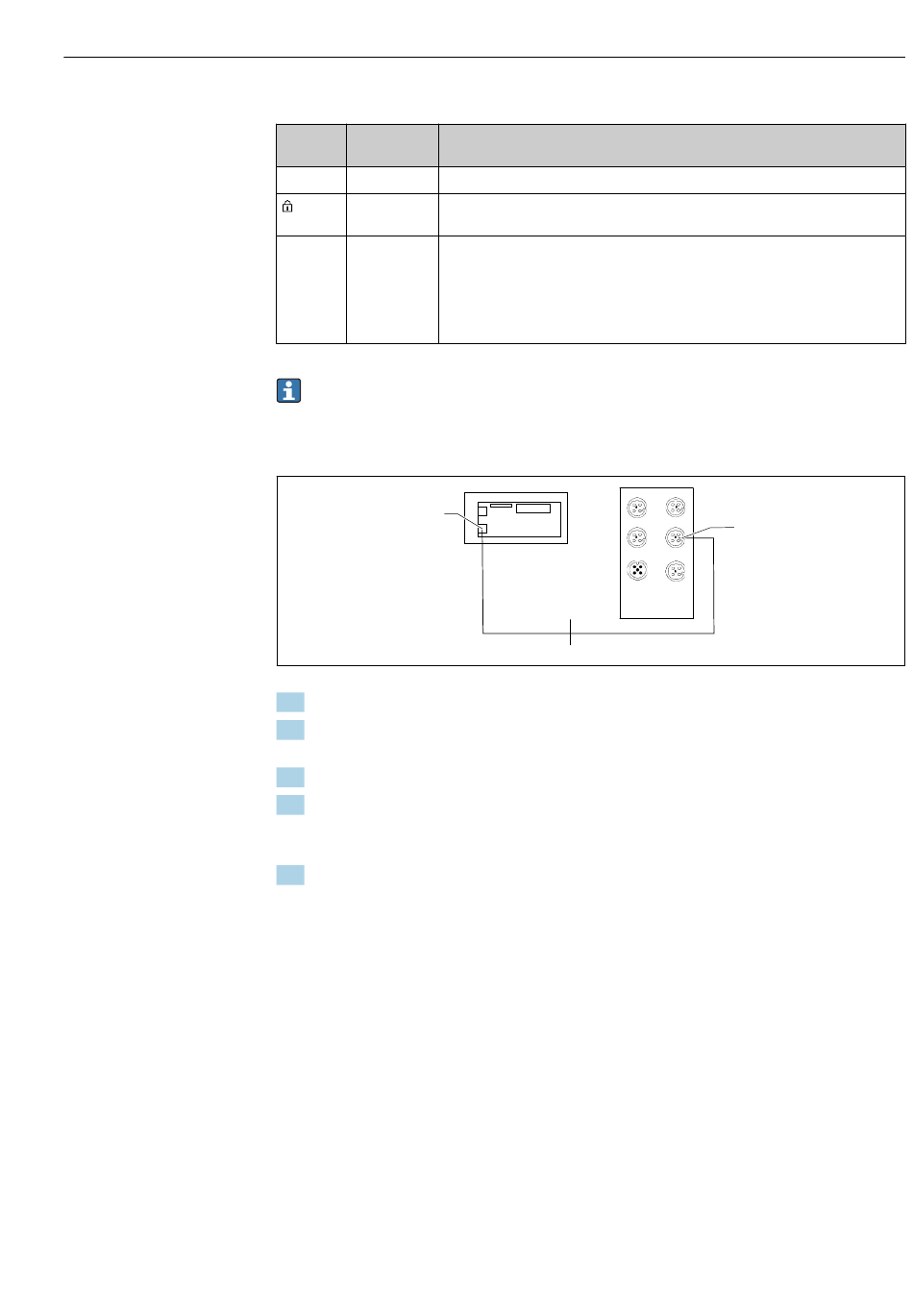

IPC anschließen
1
1. Die CDC90 Steuereinheit aufschrauben.
2. Adapterkabel W18 in der CDC90 Steuereinheit von innen in die Kabelverschraubung
"8" anschließen.
3. In der CDC90 Steuereinheit das Adapterkabel W18 am IPC (1) anschließen.
4. Kabel W23 außen an der CDC90 Steuereinheit in die Kabelverschraubung "8"
anschließen.
Die Kabel W18 und W23 bilden eine Brücke.
5. Das Kabel W23 am EtherNet Switch in den vorgesehenen Anschluss (2) anschließen.
W18
W23
Elektrischer Anschluss
2
A0044184
41
