Kabelschirm Auflegen - Endress+Hauser Liquiline Control CDC90 Kurzanleitung

Elektrischer Anschluss
5.2.4 Kabelmontageschiene
1

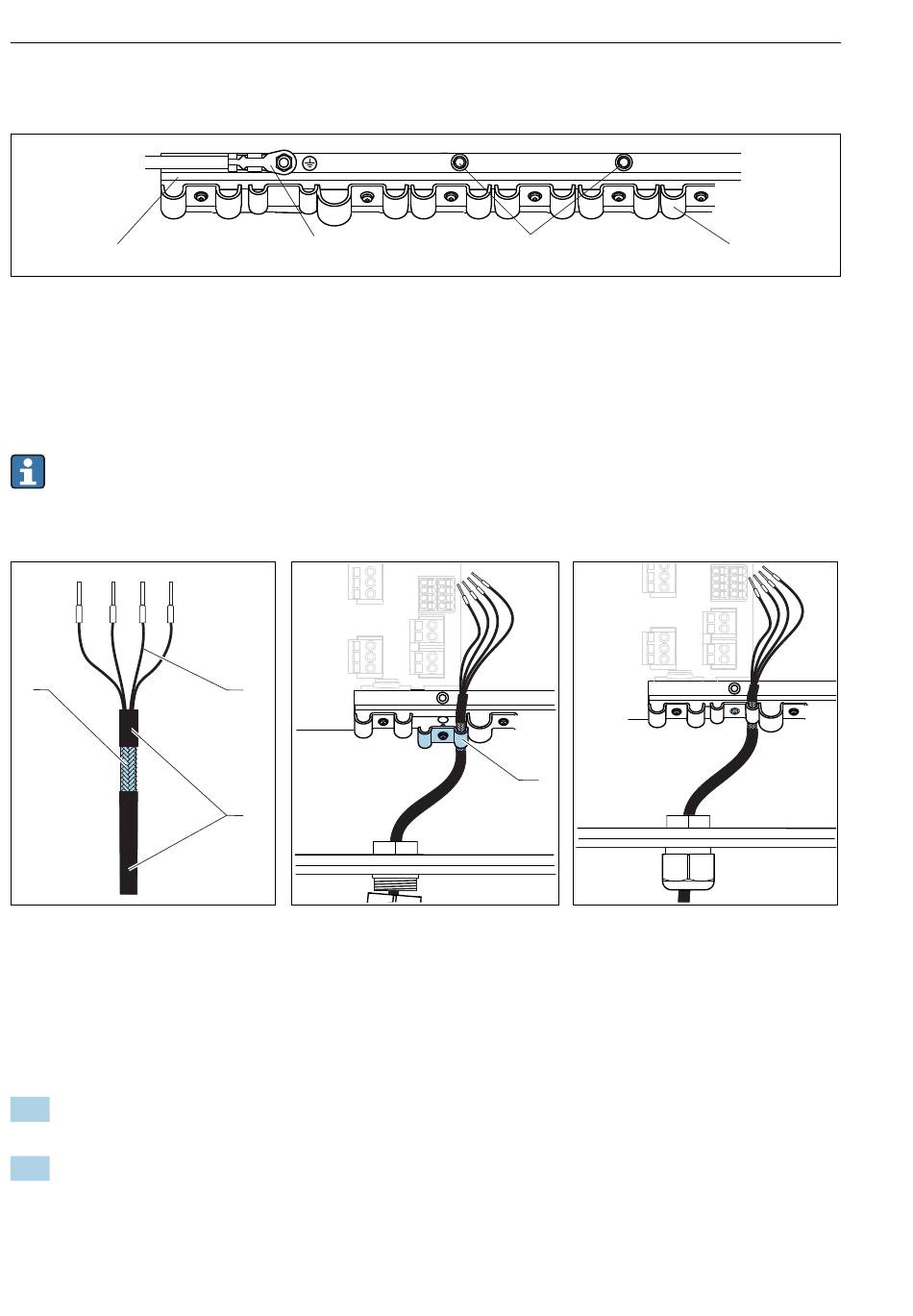

 22 Kabelmontageschiene und ihre Funktion (Feldgerät)
1 Kabelmontageschiene
2 Gewindebolzen (Schutzleiteranschluss, zentraler
Erdungspunkt)
5.2.5

Kabelschirm auflegen

Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensor-, Feldbus- und
Ethernetkabel müssen geschirmte Kabel sein.
Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
1
 23 Konfektioniertes Kabel
1 Außenschirm (frei gelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1) Beachten Sie die Hinweise im Kapitel "Schutzart sicherstellen"
1. Lösen Sie eine geeignete Kabelverschraubung an der Unterseite des Gehäuses und ent-
fernen Sie den Blindstopfen aus der Durchführung.
2. Fädeln Sie die Verschraubung richtig herum auf das Kabelende und ziehen Sie das Kabel
durch die Durchführung ins Gehäuse.
38
2
2
3
 24 Kabel einlegen
4 Erdungsschelle
3
3 Weitere Gewindebolzen für Erdanschlüsse
4 Kabelschellen (Fixierung und Erdung der Sensorka-
bel)
4
 25
Kabelschirm ist durch Erdungsschelle
geerdet
Liquiline Control CDC90
4
A0025171
Schraube festziehen
(2 Nm)
1)
Endress+Hauser
