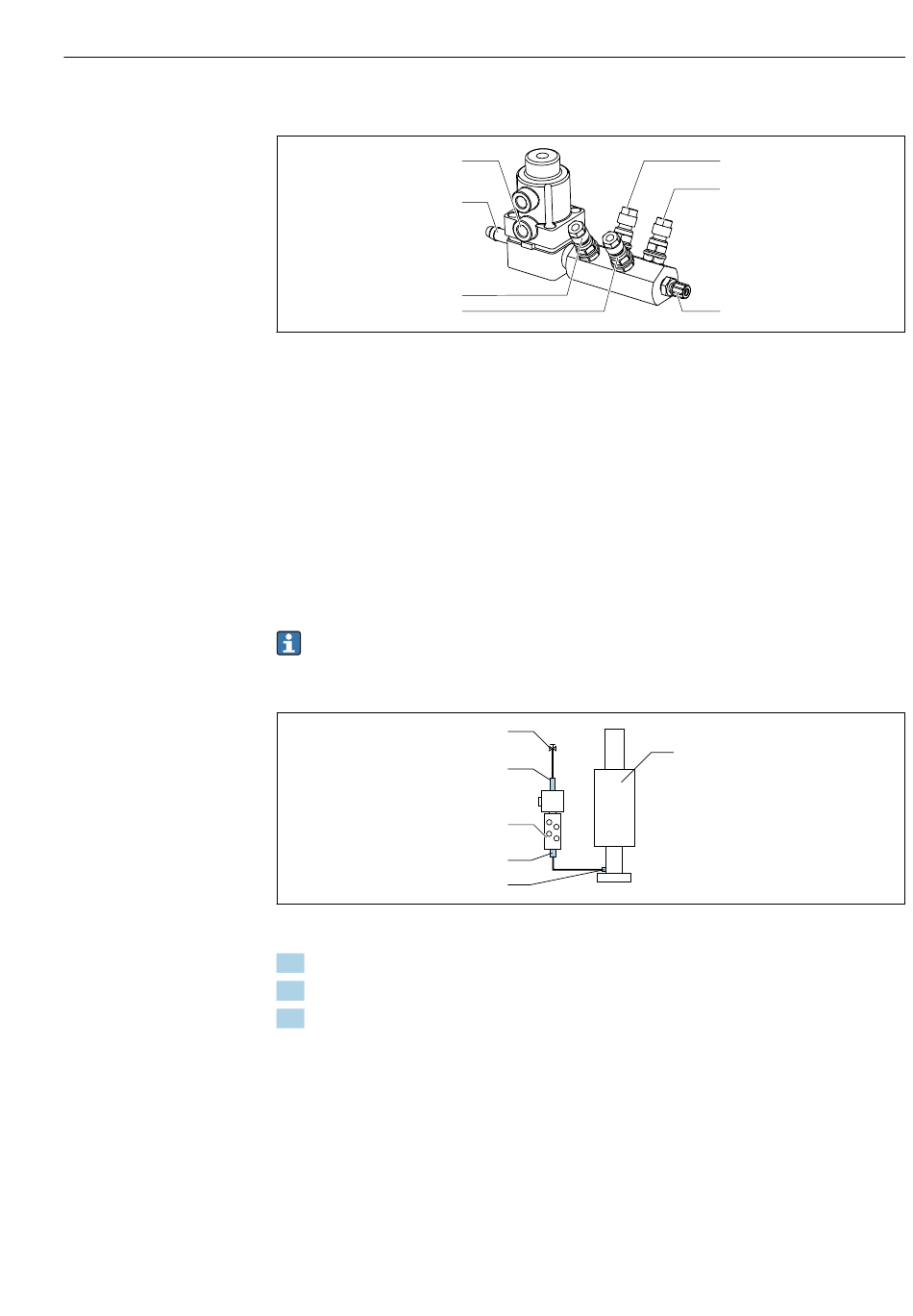

5.8.4 Spülleitung am Spülblock
 15 Spülblock
1 Reiniger (Pumpe 1)
2 Puffer 2 (Pumpe 3)
3 Ausgang Spülanschluss zur Armatur
4 Puffer 1 (Pumpe 2)
Spülwasser anschließen
Beachten Sie beim Wasseranschluss folgende Punkte:
• Die Spülwasserleitung ist bauseitig zu stellen.
• Der Wasserdruck muss 3...6 bar (43,5...87 psi) betragen.
Achten Sie auf die Qualität des Spülwassers. Partikel größer als 100 μm sollten mit
Hilfe eines Wasserfilters gefiltert werden.
1. Messstelle
 16 Spülblock mit einer Armatur
1. Spülen Sie die Leitung gründlich durch.
2. Schließen Sie das Spülwasser (6) an den Wasseranschluss (5) des Spülblocks (4) an.
3. Verbinden Sie den Spülkammeranschluss (3) am Spülblock mit dem Spülanschluss
(2) der Armatur (1).
2. Messstelle
Die Spülleitung der 2. Messstelle geht über das Umschaltventil.
7
6
5
4
6
5
4
3
2
1
2
3
5 Luft Spülblock (Pilotventil 4)
6 Wasseranschluss
7 Luft Prozessventil (Pilotventil 3)
1
Montage
A0032651
A0032653
