Technische Information

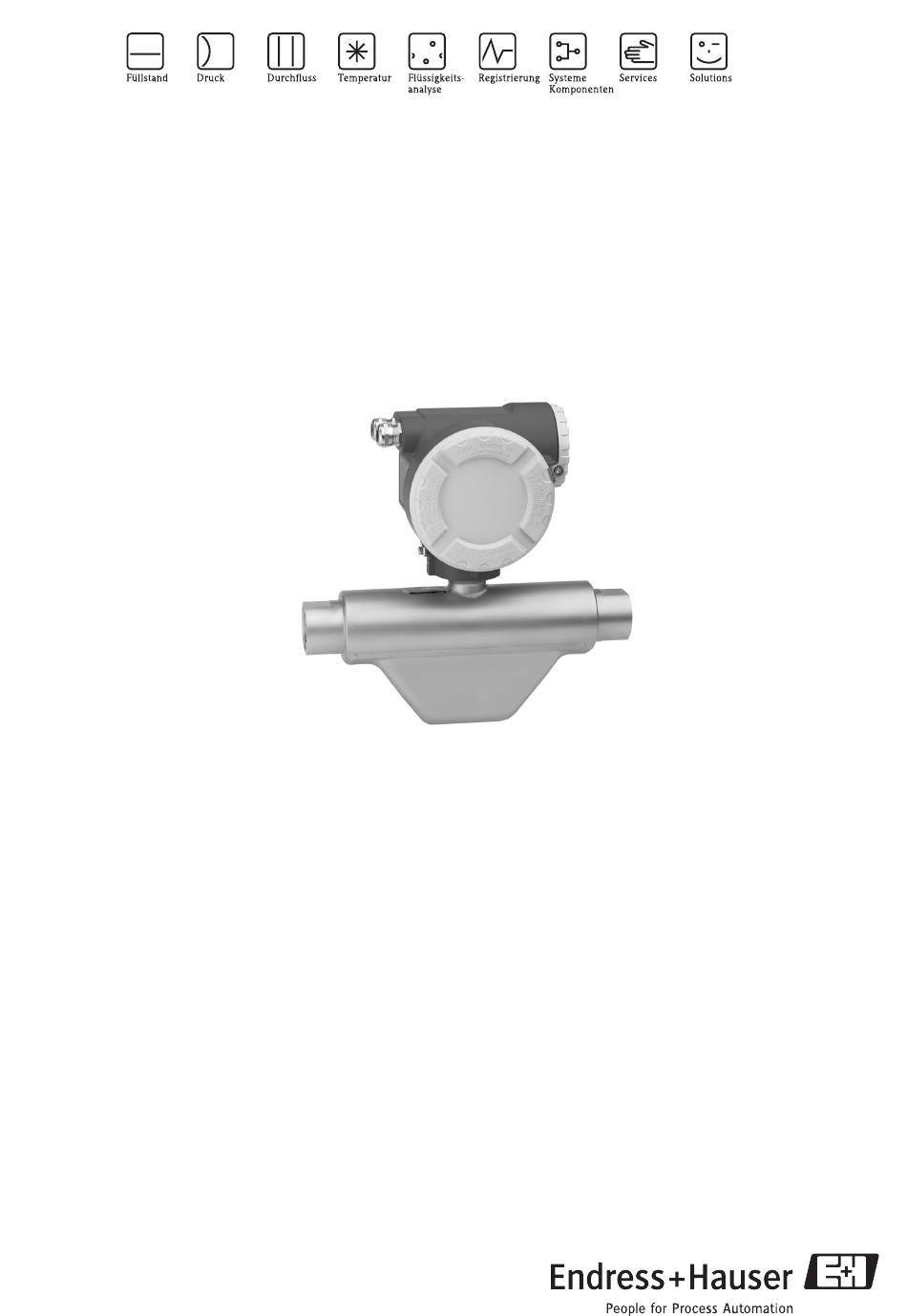

CNGmass
Coriolis-Massedurchfluss-Messsystem
Für CNG-Betankung (Compressed Natural Gas)
Anwendungsbereiche
Das Coriolis-Messprinzip arbeitet unabhängig von den
physikalischen Messstoffeigenschaften.
• Speziell konzipiertes Durchfluss-Messgerät für die
Fahrzeugbetankung mit CNG
(Compressed Natural Gas)
• Messstofftemperatur bis +125 °C (+257 °F)
• Prozessdrücke bis 350 bar (5080 psi)
• Massedurchflussmessung bis 150 kg/min
(330 lb/min)
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, NEPSI
Anbindung an gängige Prozessleitsysteme:
• MODBUS RS485
TI077D/06/de/04.10
71112149
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen
während des Messbetriebs mehrere Prozessvariablen
(Masse/Dichte/Temperatur) gleichzeitig für die
unterschiedlichsten Prozessbedingungen zu erfassen.
Das Messumformerkonzept beinhaltet:
• FieldCare für die Vor-Ort-Bedienung und Diagnose
• Sehr kleiner Stromverbrauch
Die in über 100000 Anwendungen bewährten
Promass Messaufnehmer bieten:
• Platzsparende und kompakte Bauweise
• Unempfindlichkeit gegenüber Vibrationen durch
ausbalanciertes Zweirohrmesssystem
• Einfachster Einbau ohne Berücksichtigung von
Ein- oder Auslaufstrecken
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser CNGmass
Inhaltszusammenfassung für Endress+Hauser CNGmass
- Seite 1 Technische Information CNGmass Coriolis-Massedurchfluss-Messsystem Für CNG-Betankung (Compressed Natural Gas) Anwendungsbereiche Vorteile auf einen Blick Das Coriolis-Messprinzip arbeitet unabhängig von den Die Promass-Messgeräte ermöglichen Ihnen physikalischen Messstoffeigenschaften. während des Messbetriebs mehrere Prozessvariablen (Masse/Dichte/Temperatur) gleichzeitig für die • Speziell konzipiertes Durchfluss-Messgerät für die unterschiedlichsten Prozessbedingungen zu erfassen.
-
Seite 2: Inhaltsverzeichnis
CNGmass Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Eichbetrieb ....... . 11 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
CNGmass Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · Δm (v · ω) = Corioliskraft Δm = bewegte Masse... -
Seite 4: Eingangskenngrößen
CNGmass Eingangskenngrößen Messgröße • Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren, welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen) • Volumendurchfluss (ermittelt aus Massedurchfluss und der Messstoffdichte) • Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres) • Messstofftemperatur (über Temperatursensoren) Messbereiche Messbereiche für Compressed Natural Gas (CNG), nicht eichpflichtiger Betrieb. -
Seite 5: Hilfsenergie
CNGmass Hilfsenergie Elektrischer Anschluss Messeinheit 27 26 25 24 23 22 (L-) (L+) A0006923 Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm (14 AWG) Ansicht A Sicherheitskralle Anschlussklemmenraumdeckel Signalkabel: Klemmen Nr. 22…27 (Schirm für MODBUS RS485 ist obligatorisch; Schirm für Impuls-/Frequenz- und Statusausgänge ist nicht erforderlich, aber empfehlenswert) Kabel für Hilfsenergie: 20…28 V AC, 10…30 V DC... -
Seite 6: Leistungsaufnahme
CNGmass Leistungsaufnahme AC: < 4,0 VA DC: < 3,2 W = 0,1 Ω der Quelle. Typischer Einschaltstrom bei 24 V DC Nominalspannung bei R t [ms] I [A] 10,0 10,0 0,125 (Betriebsstrom) Hinweis! = 10 Ω nicht überschreiten. Der Innenwiderstand der Quelle darf R Versorgungsausfall Überbrückung von min. -
Seite 7: Einsatzbedingungen: Einbau
CNGmass Einsatzbedingungen: Einbau Einbauhinweise Folgende Punkte beachten: • Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.ä. erforderlich. Externe Kräfte werden durch das Gehäuse abgefangen. • Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf die Funktions- tüchtigkeit des Messsystems. • Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen (Ventile, Krümmer, T-Stücke usw.) genommen werden. -
Seite 8: Ein- Und Auslaufstrecken
CNGmass Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Der dabei ermittelte Nullpunkt ist auf dem Typenschild aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedingungen (→ ä 6). Ein Nullpunktabgleich ist deshalb grundsätzlich nicht erforderlich! Sollte ein Nullpunktabgleich gewüscht sein, so beachten Sie folgende Punkte, bevor Sie diesen durchführen: •... -
Seite 9: Einsatzbedingungen: Prozess
CNGmass Einsatzbedingungen: Prozess Messstofftemperaturbereich –50…+125 °C (–58…+257 °F) Messstoffdruckbereich Messrohre, Anschlussstück: max. 350 bar (5080 psi) (Nenndruck) Druckverlust (SI-Einheiten) Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er kann annäherungsweise nach folgender Formel berechnet werden: 0.25 1.85 –0.86... -
Seite 10: Druckverlust (Us-Einheiten)
Druckverlust (US-Einheiten) Der Druckverlust hängt vom Nenndurchmesser und den Messstoffeigenschaften ab. Bei Endress+Hauser ist die PC-Software "Applicator" erhältlich, mit der sich der Druckverlust in US-Einheiten berechnen lässt. Im Programm "Applicator" sind alle wichtigen Gerätedaten enthalten, was eine Optimierung der Messsystem-Anordnung ermöglicht. -
Seite 11: Eichbetrieb
CNGmass Eichbetrieb CNGmass ist ein eichfähiges Durchflussmessgerät für CNG (Compressed Natural Gas). Eichgrössen Massefluss Eichfähigkeit, Eichamtliche Durchflussmessgeräte werden typischerweise vor Ort mittels Referenzmessungen geeicht. Erst nach der eich- Abnahme, Nacheichpflicht amtlichen Abnahme durch die Eichbehörde gilt das Messgerät als geeicht und darf im eichpflichtigen, geschäft- lichen Verkehr eingesetzt werden. -
Seite 12: Konstruktiver Aufbau
CNGmass Konstruktiver Aufbau Bauform, Maße Feldgehäuse Kompaktausführung (Ex-freier Bereich und II2G / Zone 1) A0006968 Abmessungen in SI-Einheiten G½" 3,87 G¾" 6,23 G1" Alle Abmessungen in [mm] Abmessungen in US-Einheiten 3/8" 12,1 G½" 0,152 ½" 12,1 10,5 G¾" 0,245 1"... -
Seite 13: Werkstoffe
CNGmass Werkstoffe Gehäuse Messumformer: Pulverlackbeschichteter Aluminiumdruckguss Gehäuse Messaufnehmer: Säuren- und laugenbeständige Außenoberfläche; rostfreier Stahl 1.4301/304 Prozessanschluss: Rostfreier Stahl 1.4404/316 Messrohre: Rostfreier Stahl 1.4435/316L Werkstoffbelastungskurve CNGmass Prozessanschlüsse Anschlusswerkstoff: 1.4404/316 [psi] [bar] 5000 4000 3000 2000 1000 [°C] –50 –20 [°F] A0006993 Prozessanschlüsse... -
Seite 14: Anzeige Und Bedienoberfläche
CNGmass Anzeige und Bedienoberfläche Anzeigeelement Status-LED Auf der Messelektronikplatine befindet sich eine Leuchtdiode (Light Emitting Diode), mit der eine einfache Fehlerdiagnose möglich ist: • Falls der Statusausgang nicht für die Ausgabe von Fehlern oder Hinweisen konfiguriert wurde. • Falls eine Fehlerdiagnose über das Fieldtool-Bedienprogramm nicht mehr möglich ist. -
Seite 15: Fernbedienung
CNGmass Fernbedienung Für die Konfiguration und die Inbetriebnahme des Messgerätes steht folgende Möglichkeit zur Verfügung: FXA291 Service Port MODBUS RS485 = Security ON = Security OFF = Fact. Sett. All Parameter = Fact. Sett. Com. Para. Status LED Service Connector A0006926 Bedienungsmöglichkeit von MODBUS RS485 Geräten... -
Seite 16: Zertifikate Und Zulassungen
"Australian Communication and Media Authority (ACMA)". Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA usw.) erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in sepa- raten Dokumentationen, die Sie bei Bedarf anfordern können. Zertifizierung MODBUS Das Messgerät erfüllt alle Anforderungen des MODBUS/TCP Konformitäts- und Integrationstests und besitzt... -
Seite 17: Bestellinformationen
❑ Ex-Zusatzdokumentationen NEPSI (Zone 1, Zone 21): (XA123D/06) Eingetragene Marken ® MODBUS Eingetragene Marke der MODBUS Organization ® ® ® ® HistoROM™, S-DAT , FieldCare , Fieldcheck , Applicator Angemeldete oder eingetragene Marken der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser... - Seite 18 CNGmass Endress+Hauser...
