Inhaltszusammenfassung für Endress+Hauser Proline Cubemass C 100 PROFINET
Seite 1

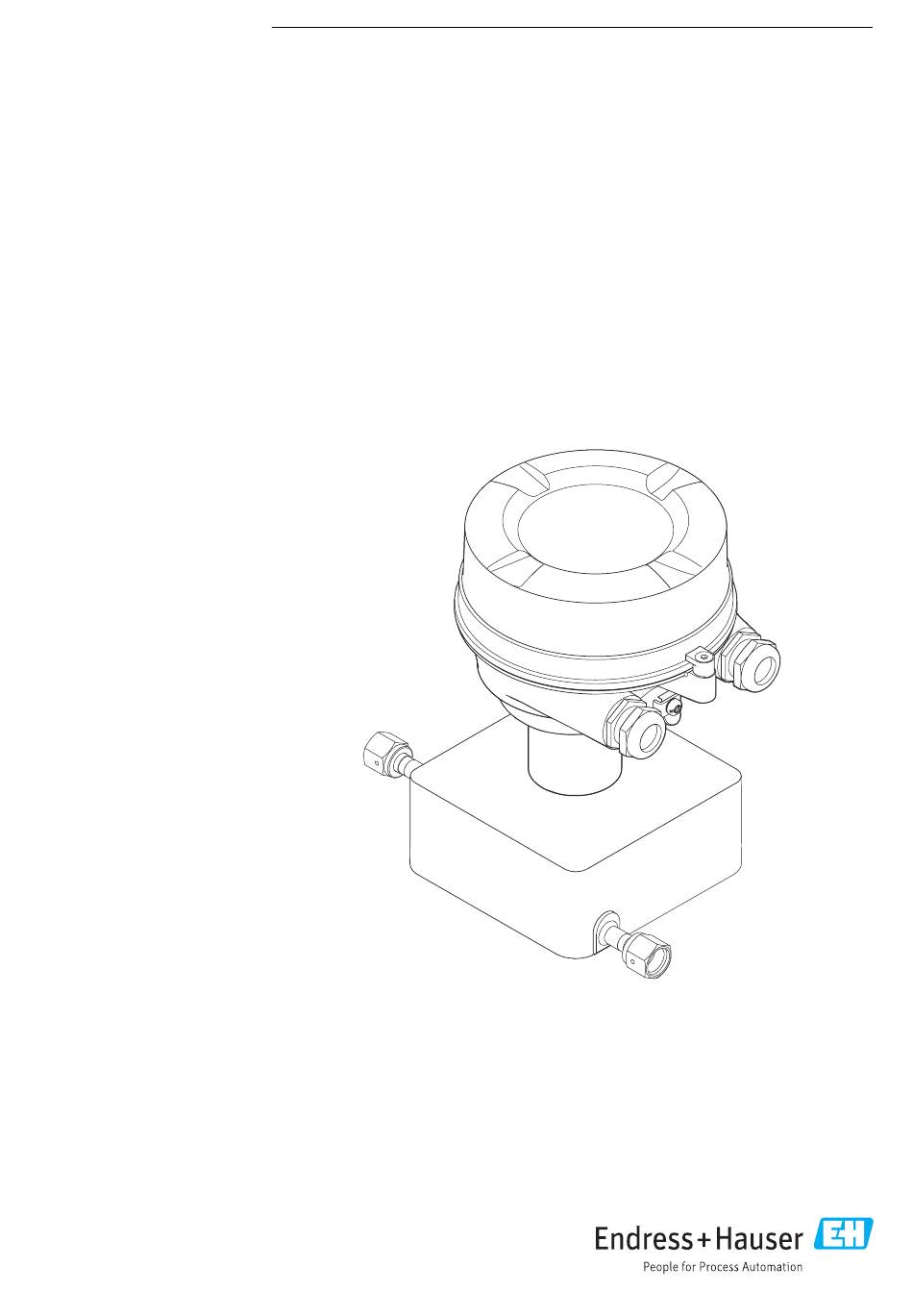

Products Solutions Services BA01425D/06/DE/02.20 71478186 2020-06-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Cubemass C 100 PROFINET Coriolis-Durchflussmessgerät...
Seite 2
Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Hinweise zum Dokument Proline Cubemass C 100 PROFINET Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Hinweise zum Dokument Proline Cubemass C 100 PROFINET 1.3.1 Standarddokumentation Dokumenttyp Zweck und Inhalt des Dokuments Technische Information Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
Proline Cubemass C 100 PROFINET Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Proline Cubemass C 100 PROFINET Sicherheitshinweise Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssi- cher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen.
Produktbeschreibung Proline Cubemass C 100 PROFINET Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart PROFINET A0023153 1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse...
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" → 14. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
• Die Kapitel "Weitere Standarddokumentation zum Gerät" → 8 und "Geräteabhängige Zusatzdokumentation" → 8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Order code: Ser.
Warenannahme und Produktidentifizierung Proline Cubemass C 100 PROFINET 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Proline Cubemass C 100 PROFINET Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Lagerung und Transport Proline Cubemass C 100 PROFINET 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Proline Cubemass C 100 PROFINET Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Montage Proline Cubemass C 100 PROFINET Ø Blende, Rohrverengung [mm] [in] [mm] [in] ¹⁄₂₄ 0,03 ¹⁄₁₂ 0,06 ¹⁄₈ 0,12 ¹⁄₄ 0,20 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Proline Cubemass C 100 PROFINET Montage 6.1.2 Anforderungen aus Umgebung und Prozess Umgebungstemperaturbereich Messgerät • –40 … +60 °C (–40 … +140 °F) • Bestellmerkmal "Test, Zeugnis", Option JM: –50 … +60 °C (–58 … +140 °F) ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
Montage Proline Cubemass C 100 PROFINET A0034391 5 Wärmeisolation mit freiem Halsrohr Beheizung HINWEIS Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur! ‣ Maximal zulässige Umgebungstemperatur für den Umformer einhalten. ‣ Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten. HINWEIS Gefahr der Überhitzung bei Beheizung...
Proline Cubemass C 100 PROFINET Montage WARNUNG Gefährdung durch austretende Messstoffe! Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen. ‣ Vorkehrungen treffen, um Personengefährdung und Schaden beim Auslösen der Berst- scheibe auszuschließen. ‣ Angaben auf dem Berstscheibenaufkleber beachten.
Montage Proline Cubemass C 100 PROFINET Horizontal Messgerät auf einer festen Unterlage stehend A0030287 Montageplatte Zum Anbringen oder Stellen auf eine plane Fläche kann die universelle Montageplatte ver- wendet werden (Bestellmerkmal "Zubehör", Option PA). 8 mm A0019768 6 Montageset Montageplatte Cubemass...
Proline Cubemass C 100 PROFINET Montage 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung.
Proline Cubemass C 100 PROFINET Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 16 A) in die Anlageninstallation integriert werden.
Elektrischer Anschluss Proline Cubemass C 100 PROFINET 7.2.3 Klemmenbelegung Messumformer Anschlussvariante PROFINET Bestellmerkmal "Ausgang", Option R Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker...
Proline Cubemass C 100 PROFINET Elektrischer Anschluss 7.2.4 Pinbelegung Gerätestecker Versorgungsspannung Belegung DC 24 V Nicht belegt Nicht belegt DC 24 V Erdung/Schirmung A0016809 Codierung Stecker/Buchse Stecker Gerätestecker für Signalübertragung (geräteseitig) Belegung TD + RD + TD – RD –...
Elektrischer Anschluss Proline Cubemass C 100 PROFINET 7.3.1 Messumformer anschließen Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig: • Gehäuseausführung: Kompakt oder ultrakompakt • Anschlussvariante: Gerätestecker oder Anschlussklemmen A0016924 8 Gehäuseausführungen und Anschlussvarianten Gehäuseausführung: Kompakt, beschichtet, Alu Gehäuseausführung: Kompakt, hygienisch, rostfrei Kabeleinführung oder Gerätestecker für Signalübertragung...
Proline Cubemass C 100 PROFINET Elektrischer Anschluss Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Elektrischer Anschluss Proline Cubemass C 100 PROFINET Hardwareeinstellungen 7.5.1 Gerätenamen einstellen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden. Die Messstellenbezeichnung entspricht dem Gerätenamen (Name of station der PROFINET-Spezifikation). Der ab Werk vorgegebene Gerätename kann über DIP-Schalter oder das Automatisierungssystem angepasst werden.
Proline Cubemass C 100 PROFINET Elektrischer Anschluss OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0027332 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen →...
Elektrischer Anschluss Proline Cubemass C 100 PROFINET 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack"). A0029278 6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? ...
Proline Cubemass C 100 PROFINET Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. Siemens S7-300 oder S7-1500 mit Step7 oder TIA-Portal und aktueller GSD- Datei. Endress+Hauser...
Bedienungsmöglichkeiten Proline Cubemass C 100 PROFINET Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät → 149 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Proline Cubemass C 100 PROFINET Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Bedienungsmöglichkeiten Proline Cubemass C 100 PROFINET Anzeige der Messwerte via Vor-Ort-Anzeige (optional bestellbar) 8.3.1 Betriebsanzeige Die Vor-Ort-Anzeige ist optional bestellbar: Bestellmerkmal "Anzeige; Bedienung", Option B ""4-zeilig, beleuchtet; via Kommunika- tion". X X X X X X X 1120.50 kg/h A0037831...
Proline Cubemass C 100 PROFINET Bedienungsmöglichkeiten Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B. Summenzähler 1...3). Diagnoseverhalten Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft. Zu den Symbolen Anzahl und Darstellung der Messwerte sind nur über das Leitsystem oder Webserver...
Bedienungsmöglichkeiten Proline Cubemass C 100 PROFINET werden auch Statusinformationen zum Gerät dargestellt und ermöglichen eine Kontrolle des Gerätezustands. Zusätzlich können die Daten vom Gerät verwaltet und die Netzwerk- parameter eingestellt werden. Weitere Informationen zum Webserver: Sonderdokumentation zum Gerät 8.4.2 Voraussetzungen...
Proline Cubemass C 100 PROFINET Bedienungsmöglichkeiten 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Messgerät vorbereiten Internetprotokoll vom Computer konfigurieren Die IP-Adresse kann dem Messgerät auf unterschiedliche Weise zugeordnet werden: • Dynamic Configuration Protocol (DCP), Werkseinstellung: Die IP-Adresse wird dem Messgerät vom Automatisierungssystem (z.B. Siemens S7) automatisch zugewiesen.
Bedienungsmöglichkeiten Proline Cubemass C 100 PROFINET 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212 Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen Wenn keine oder nur eine unvollständige Login-Webseite erscheint → 87 8.4.4...
Proline Cubemass C 100 PROFINET Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal → 90 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
Bedienungsmöglichkeiten Proline Cubemass C 100 PROFINET Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Proline Cubemass C 100 PROFINET Bedienungsmöglichkeiten 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen → 41. Wenn der Aufbau der Kommunikation zum Webserver über die Standard-IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
Bedienungsmöglichkeiten Proline Cubemass C 100 PROFINET Via Serviceschnittstelle (CDI) A0014019 Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool FieldCare mit COM DTM CDI Communication FXA291 Via Service-Schnittstelle (CDI-RJ45) PROFINET A0016940 13 Anschluss bei Bestellmerkmal "Ausgang", Option R: PROFINET Service-Schnittstelle (CDI-RJ45) und PROFINET-Schnittstelle des Messgeräts mit Zugriff auf integrierten Web-...
Seite 47
Proline Cubemass C 100 PROFINET Bedienungsmöglichkeiten Der Zugriff erfolgt via: Serviceschnittstelle CDI-RJ45 Typische Funktionen: • Parametrierung von Messumformern • Laden und Speichern von Gerätedaten (Upload/Download) • Dokumentation der Messstelle • Visualisierung des Messwertspeichers (Linienschreiber) und Ereignis-Logbuchs Weitere Informationen zu FieldCare: Betriebsanleitung BA00027S und BA00059S Bezugsquelle für Gerätebeschreibungsdateien...
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Systemintegration Proline Cubemass C 100 PROFINET Gerätestammdatei (GSD) Um Feldgeräte in ein Bussystem einzubinden benötigt das PROFINET System eine Beschreibung der Geräteparameter wie z.B. Ausgangsdaten, Eingangsdaten, Datenformat und Datenmenge. Diese Daten sind in der Gerätestammdatei (GSD) enthalten, die während der Inbetrieb- nahme des Kommunikationssystems dem Automatisierungssystem zur Verfügung gestellt...
Proline Cubemass C 100 PROFINET Systemintegration Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt welche Module dem Messgerät für den zyklischen Daten- austausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automa- tisierungssystem. Messgerät Richtung Leitsystem Datenfluss Module Slot Analog Input Module →...
Seite 52
Systemintegration Proline Cubemass C 100 PROFINET Datenstruktur Eingangsdaten Analog Input Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status → 59 Applikationsspezifisches Input Modul Kompensationswerte vom Automatisierungssystem zum Messgerät übertragen.
Seite 53
Proline Cubemass C 100 PROFINET Systemintegration Digitale Eingangswerte werden vom Messgerät genutzt, um den Zustand von Gerätefunk- tionen an das Automatisierungssystem zu senden. Digitale Input Module übertragen diskrete Eingangswerte inkl. Status zyklisch vom Mess- gerät an das Automatisierungssystem. Im ersten Byte wird der diskrete Eingangswert dar- gestellt.
Seite 54
Systemintegration Proline Cubemass C 100 PROFINET Coding (hex) Status Funktionskontrolle (C): 0x02 Das Gerät befindet sich im Service-Modus (z.B. während einer Simula- tion). Wartungsbedarf (M): 0x04 Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. Außerhalb der Spezifikation (S): 0x08 Das Gerät wird außerhalb seiner technischen Spezifikationsgrenzen (z.B.
Seite 55
Proline Cubemass C 100 PROFINET Systemintegration Datenstruktur Ausgangsdaten (Submodul Totalizer Control) Byte 1 Steuervariable Submodul Totalizer Mode Den Summenzähler über das Automatisierungssystem konfigurieren. Auswahl: Konfiguration Summenzähler Slot Sub-Slot Wert Steuerung Summenzähler Bilanzierung 15…17 Verrechnung der positiven Durchflussmenge Verrechnung der negativen Durchflussmenge...
Seite 56
Systemintegration Proline Cubemass C 100 PROFINET Druck Temperatur Dichte Prozent Einheiten- Einheit Einheiten- Einheit Einheiten- Einheit Einheiten- Einheit Code Code Code Code 1137 1003 °R 32843 kg/Scm 1611 Pa g 32844 lb/Sft 1617 kPa g 1615 MPa g 32797 bar g...
Proline Cubemass C 100 PROFINET Systemintegration Flüssigkeitstyp Enum code Ammoniumnitrat in Wasser Eisen(III)chlorid in Wasser %-Masse / %-Volumen User Profil Coef Set No. 1 User Profil Coef Set No. 2 User Profil Coef Set No. 3 9.3.3 Kodierung des Status...
Seite 60
Systemintegration Proline Cubemass C 100 PROFINET Slot Werkseinstellung Dichte Referenzdichte Temperatur 7…14 – Summenzähler 1 Summenzähler 2 Summenzähler 3 Endress+Hauser...
Proline Cubemass C 100 PROFINET Systemintegration 9.3.5 Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der wichtigsten Parameter des Messgeräts vom Automatisierungssystem übernommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernommen. Startup-Parametrierung • Management: (NSU) • Softwarerevision • Schreibschutz •...
Inbetriebnahme Proline Cubemass C 100 PROFINET Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" → 26 • Checkliste "Anschlusskontrolle" → 34 10.2 Gerät im PROFINET-Netzwerk identifizieren Ein Gerät kann innerhalb einer Anlage anhand der PROFINET Blink-Funktion schnell...
Inbetriebnahme Proline Cubemass C 100 PROFINET 10.6.4 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl → 66 Messstoff wählen...
Seite 67
Proline Cubemass C 100 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ 415,0 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Proline Cubemass C 100 PROFINET Inbetriebnahme 10.6.6 Überwachung der Rohrfüllung konfigurieren Das Untermenü Überwachung teilgefülltes Rohr enthält Parameter, die für die Konfigu- ration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣ Überwachung teilgefülltes Rohr →...
Inbetriebnahme Proline Cubemass C 100 PROFINET 10.7 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Abhängig von der Geräteausführung kann die Anzahl der Untermenüs variieren, z.B. Viskosität ist nur beim Promass I verfügbar.
Inbetriebnahme Proline Cubemass C 100 PROFINET 10.7.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige → 75 Format Anzeige →...
Seite 75
Proline Cubemass C 100 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 76
Inbetriebnahme Proline Cubemass C 100 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 0%-Bargraph In Parameter 3. Anzeigewert 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 3. Wert 100%-Bargraph In Parameter 3.
Proline Cubemass C 100 PROFINET Inbetriebnahme 10.7.6 Parameter zur Administration des Geräts nutzen Das Untermenü Administration führt den Anwender systematisch durch alle Parameter, die für die Administration des Geräts genutzt werden können. Navigation Menü "Setup" → Erweitertes Setup → Administration ‣...
Inbetriebnahme Proline Cubemass C 100 PROFINET OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0028081 Verriegelungsschalter auf dem Hauptelektronikmodul in Position On bringen: Hard- ware-Schreibschutz aktiviert. Verriegelungsschalter auf dem Hauptelektronikmodul in Position Off (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.
Proline Cubemass C 100 PROFINET Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf dem I/O-Elektronikmodul aktiviert.
Proline Cubemass C 100 PROFINET Betrieb Parameter Voraussetzung Beschreibung Anzeige Temperatur – Zeigt aktuell gemessene Messstofftem- Gleitkommazahl mit Vor- peratur. zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Temperatureinheit (→ 65) Druckwert – Zeigt entweder fixen oder eingelesenen Gleitkommazahl mit Vor- Druckwert an.
Betrieb Proline Cubemass C 100 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- von Untermenü Summenzähler 1 … n menzähler. zeichen ist eine der folgenden Optionen ausge- wählt:...
Diagnose und Störungsbehebung Proline Cubemass C 100 PROFINET Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen → 30.
Seite 87
Proline Cubemass C 100 PROFINET Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Kein Schreibzugriff auf Parameter Hardware-Schreibschutz aktiviert Verriegelungsschalter auf Hauptel- möglich ektronikmodul in Position OFF bringen → 79. Keine Verbindung via PROFINET PROFINET Buskabel falsch ange- Klemmenbelegung prüfen →...
Diagnose und Störungsbehebung Proline Cubemass C 100 PROFINET Fehler Mögliche Ursachen Behebung Ansichtseinstellungen sind nicht Schriftgröße/Anzeigeverhältnis passend. vom Webbrowser anpassen. Keine oder unvollständige Darstel- • JavaScript nicht aktiviert 1. JavaScript aktivieren. lung der Inhalte im Webbrowser • JavaScript nicht aktivierbar 2.
Proline Cubemass C 100 PROFINET Diagnose und Störungsbehebung Farbe Bedeutung Versorgungsspannung Aus Versorgungsspannung ist aus oder zu niedrig Grün Versorgungsspannung ist ok Gerätestatus Grün Gerätestatus ist ok Rot blinkend Eine Gerätestörung vom Diagnoseverhalten "Warnung" ist aufgetreten Eine Gerätestörung vom Diagnoseverhalten "Alarm" ist aufgetreten Netzwerk-Status Grün...
Diagnose und Störungsbehebung Proline Cubemass C 100 PROFINET Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
Diagnose und Störungsbehebung Proline Cubemass C 100 PROFINET 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren. Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint. 12.5 Diagnoseinformationen anpassen 12.5.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet.
Proline Cubemass C 100 PROFINET Diagnose und Störungsbehebung Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68 UNCERTAIN - Process related...
Diagnose und Störungsbehebung Proline Cubemass C 100 PROFINET Diagnoseinformationen zur Konfiguration: Diagnosenummer 400…599 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Process Invalid process Alarm 0x28 related (Failure) condition UNCER- Process Invalid process...
Diagnose und Störungsbehebung Proline Cubemass C 100 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. Wenn mehrere Meldungen gleichzeitig auftreten, wird die Meldung mit der höchsten Priori-...
Proline Cubemass C 100 PROFINET Diagnose und Störungsbehebung Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis • : Auftreten des Ereignisses • : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses...
Zur Kompatibilität der Firmewareversion mit den installierten Gerätebeschreibungs- dateien und Bedientools: Angaben im Dokument "Herstellerinformation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Textsuche: Herstellerinformation • Suchbereich: Dokumentation – Technische Dokumentationen...
• Die für das Messgerät zulässige maximale Messstofftemperatur beachten → 140. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Proline Cubemass C 100 PROFINET Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückgeben.
Zubehör Proline Cubemass C 100 PROFINET Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Technische Daten Proline Cubemass C 100 PROFINET Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Proline Cubemass C 100 PROFINET Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...
Seite 132
Technische Daten Proline Cubemass C 100 PROFINET Ausgangswerte Analog Input Modul (Slot 1…14) (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Dichte • Normdichte • Konzentration • Temperatur • Trägerrohrtemperatur •...
Technische Daten Proline Cubemass C 100 PROFINET Startup-Parametrierung Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der (NSU) wichtigsten Parameter des Messgeräts vom Automatisierungssystem über- nommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernom- men: • Management • Softwarerevision •...
Proline Cubemass C 100 PROFINET Technische Daten Genauigkeit der Ausgänge Bei analogen Ausgängen muss die Ausgangsgenauigkeit für die Messabweichung mit betrachtet werden; bei Feldbus-Ausgängen hingegen nicht (z.B. Modbus RS485, EtherNet/IP). Die Ausgänge weisen die folgende Grundgenauigkeit auf. Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l;...
Seite 138
Technische Daten Proline Cubemass C 100 PROFINET [kg/m ] [°C] [°F] -40 0 40 80 120 160 200 240 280 320 360 400 A0016617 Felddichteabgleich, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Proline Cubemass C 100 PROFINET Technische Daten Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ < ± ½...
Technische Daten Proline Cubemass C 100 PROFINET 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit VCO-Anschlüssen. Gewichtsangaben inklusive Messumformer: Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu".
Seite 143
Proline Cubemass C 100 PROFINET Technische Daten Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt Adapter für Kabeleinführung mit Innengewinde NPT ½"...
Proline Cubemass C 100 PROFINET Technische Daten Gehäuseausführung "Kompakt, Alu beschichtet" Die Vor-Ort-Anzeige ist auf das Hauptelektronikmodul gesteckt. Die elektronische Verbin- dung zwischen Vor-Ort-Anzeige und Hauptelektronikmodul erfolgt über ein Verbindungs- kabel. Bei einigen Arbeiten am Messgerät (z.B. elektrischer Anschluß) ist es sinnvoll die Vor-Ort- Anzeige vom Hauptelektronikmodul zu trennen: 1.
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions"...
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Überblick zum bestellbaren Zubehör → 126 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Endress+Hauser...
Seite 149
Proline Cubemass C 100 PROFINET Technische Daten Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät Dokumentationscode Proline Cubemass C KA01217D Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline Promass 100 KA01336D Technische Information Messgerät Dokumentationscode Cubemass C 100 TI01105D Beschreibung Geräteparameter Messgerät Dokumentationscode Cubemass 100 GP01067D Geräteabhängige Zusatzdo-...
