Verdrahtung
#
18
5.3
Anschluss der Messeinheit
5.3.1
Anschluss Messumformer
Warnung!
• Stromschlaggefahr. Energieversorgung ausschalten, bevor Messgerät geöffnet wird. Gerät
nicht unter Spannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
• Stromschlaggefahr. Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die
Energieversorgung angelegt wird, außer wenn besondere Schutzmaßnahmen getroffen
wurden (z.B. galvanisch getrennte Energieversorgung SELV oder PELV).
• Typenschildangaben mit der ortsüblichen Versorgungsspannung und Frequenz verglei-
chen. Auch die national gültigen Installationsvorschriften beachten.
1.
Sicherheitskralle (a) lösen und Anschlussklemmenraumdeckel (b) vom Messumfor-
mergehäuse abschrauben.
2.
Signalkabel (c) und Energieversorgungkabel (d) durch die betreffenden Kabeleinfüh-
rungen legen.
3.
Verdrahtung gemäß Anschlussklemmenbelegung (→ 18) vornehmen.
4.
Anschlussklemmenraumdeckel (b) wieder auf das Messumformergehäuse
aufschrauben und Sicherheitskralle (a) wieder festziehen.
c
d

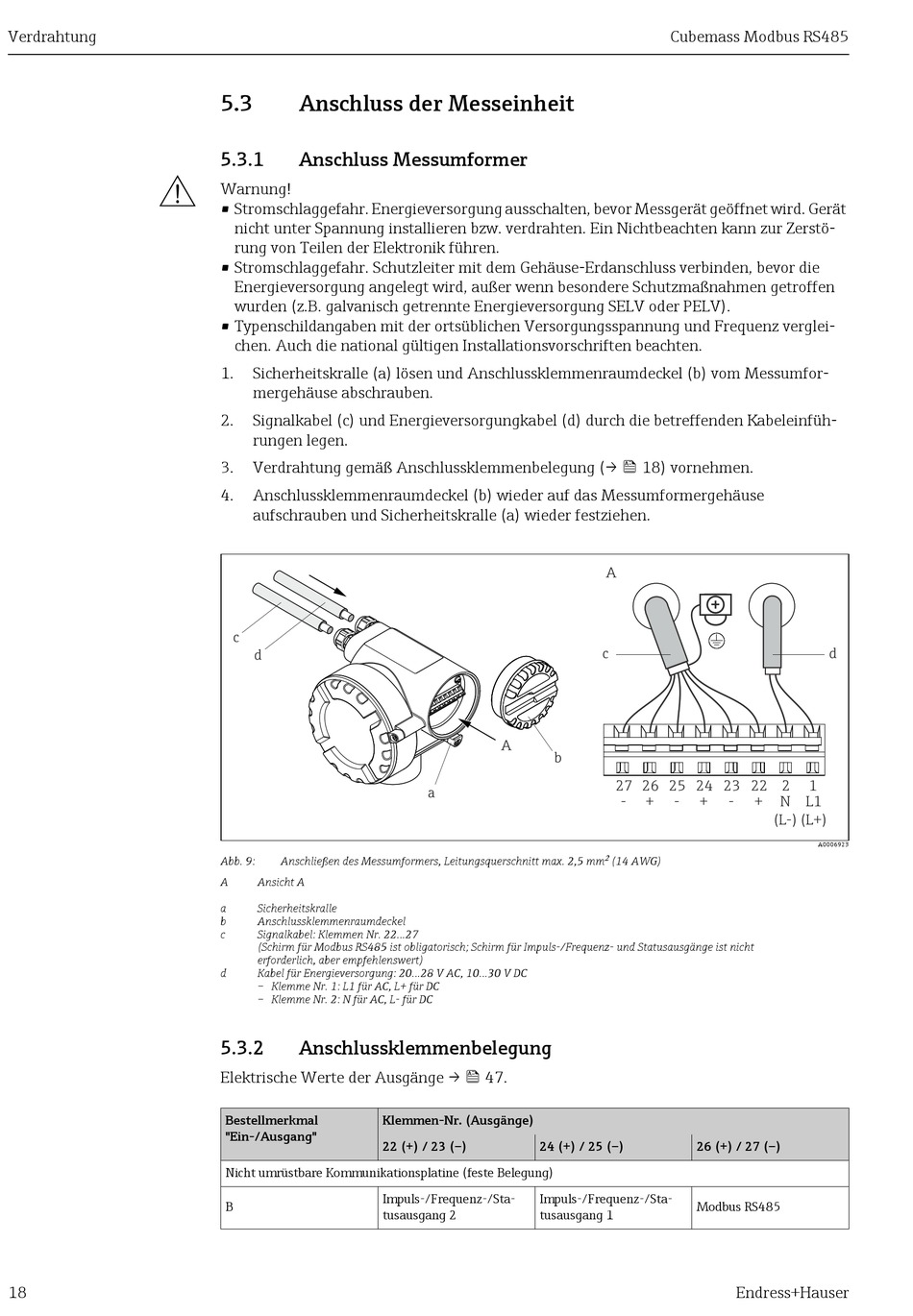

Abb. 9:
Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A
Ansicht A
a
Sicherheitskralle
b
Anschlussklemmenraumdeckel
c
Signalkabel: Klemmen Nr. 22...27
(Schirm für Modbus RS485 ist obligatorisch; Schirm für Impuls-/Frequenz- und Statusausgänge ist nicht
erforderlich, aber empfehlenswert)
d
Kabel für Energieversorgung: 20...28 V AC, 10...30 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
5.3.2
Anschlussklemmenbelegung
Elektrische Werte der Ausgänge → 47.
Bestellmerkmal
Klemmen-Nr. (Ausgänge)
"Ein-/Ausgang"
22 (+) / 23 (–)
Nicht umrüstbare Kommunikationsplatine (feste Belegung)
Impuls-/Frequenz-/Sta-
B
tusausgang 2
A
b
a
24 (+) / 25 (–)
Impuls-/Frequenz-/Sta-
tusausgang 1
Cubemass Modbus RS485
A
c
27 26 25 24 23 22 2
-
+
-
+
-
+
(L-)
2
(14 AWG)
26 (+) / 27 (–)
Modbus RS485
Endress+Hauser
d
1
N
L1
(L+)
A0006923
