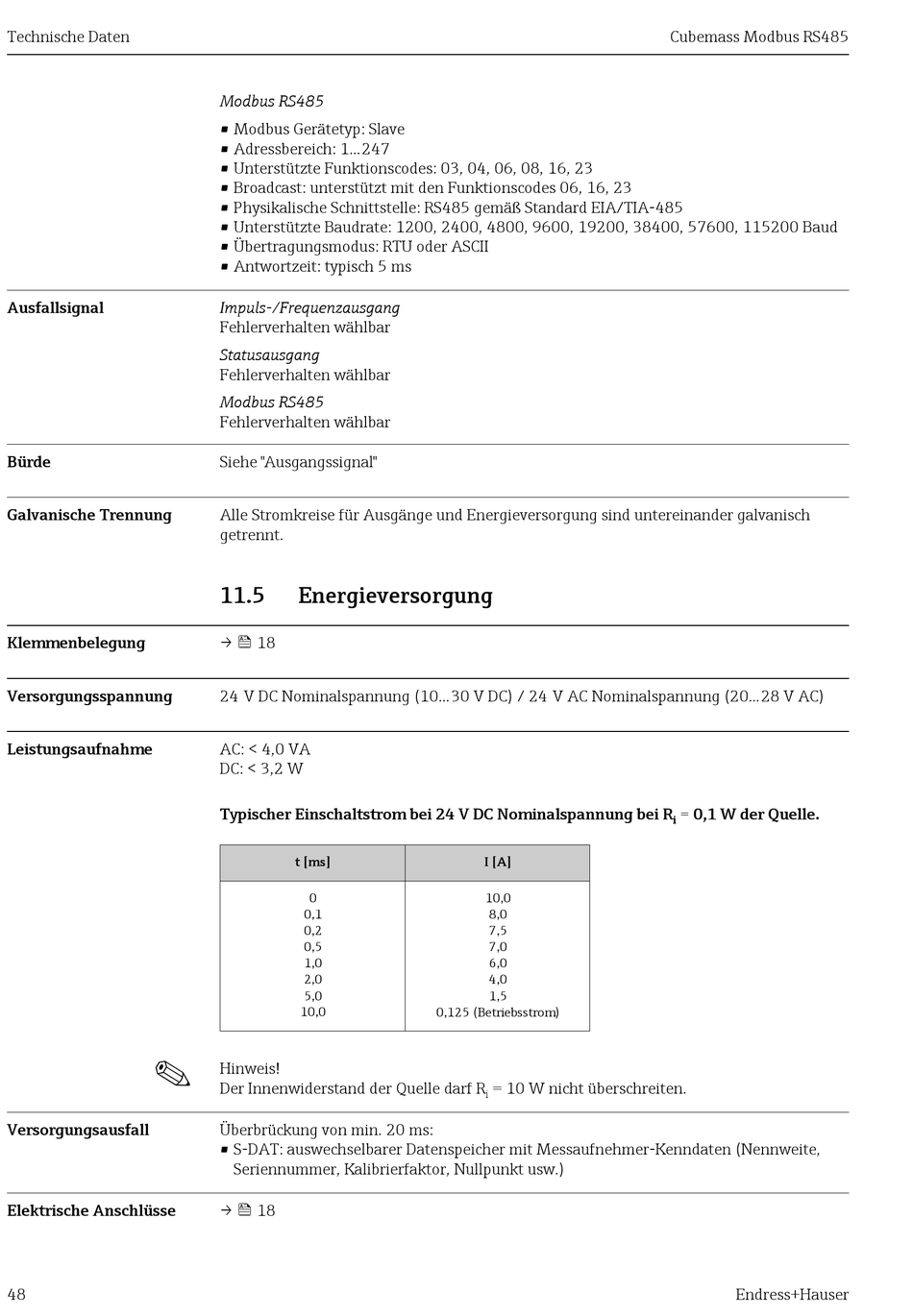

Technische Daten
Ausfallsignal
Bürde
Galvanische Trennung
Klemmenbelegung
Versorgungsspannung
Leistungsaufnahme
!
Versorgungsausfall
Elektrische Anschlüsse
48
Modbus RS485
• Modbus Gerätetyp: Slave
• Adressbereich: 1...247
• Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23
• Broadcast: unterstützt mit den Funktionscodes 06, 16, 23
• Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA-485
• Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud
• Übertragungsmodus: RTU oder ASCII
• Antwortzeit: typisch 5 ms
Impuls-/Frequenzausgang
Fehlerverhalten wählbar
Statusausgang
Fehlerverhalten wählbar
Modbus RS485
Fehlerverhalten wählbar
Siehe "Ausgangssignal"
Alle Stromkreise für Ausgänge und Energieversorgung sind untereinander galvanisch
getrennt.
11.5
Energieversorgung
→ 18
24 V DC Nominalspannung (10...30 V DC) / 24 V AC Nominalspannung (20...28 V AC)
AC: < 4,0 VA
DC: < 3,2 W
Typischer Einschaltstrom bei 24 V DC Nominalspannung bei R
t [ms]
0
0,1
0,2
0,5
1,0
2,0
5,0
10,0
Hinweis!
Der Innenwiderstand der Quelle darf R
Überbrückung von min. 20 ms:
• S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kenndaten (Nennweite,
Seriennummer, Kalibrierfaktor, Nullpunkt usw.)
→ 18
I [A]
10,0
8,0
7,5
7,0
6,0
4,0
1,5
0,125 (Betriebsstrom)
= 10 W nicht überschreiten.
i
Cubemass Modbus RS485
= 0,1 W der Quelle.
i
Endress+Hauser
