Cubemass Modbus RS485
Messprinzip
Messeinrichtung
Messgröße
Messbereich
Messdynamik
Ausgangssignal
Endress+Hauser
11

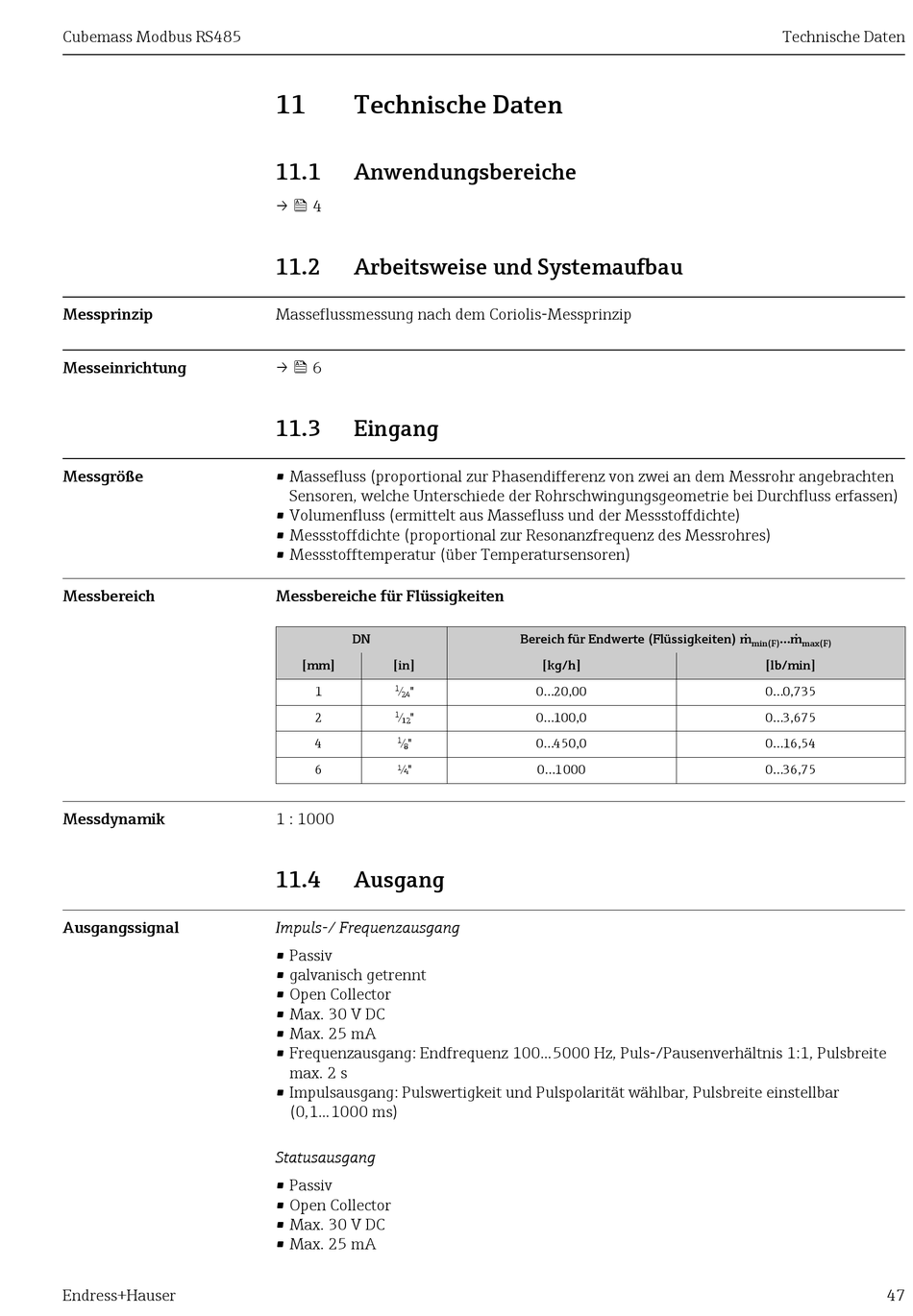

Technische Daten
11.1
Anwendungsbereiche
→ 4
11.2
Arbeitsweise und Systemaufbau
Masseflussmessung nach dem Coriolis-Messprinzip
→ 6
11.3
Eingang
• Massefluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten
Sensoren, welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Volumenfluss (ermittelt aus Massefluss und der Messstoffdichte)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für Flüssigkeiten
DN
[mm]
[in]
1
¹⁄₂₄"
2
¹⁄₁₂"
4
¹⁄₈"
6
¼"
1 : 1000
11.4
Ausgang
Impuls-/ Frequenzausgang
• Passiv
• galvanisch getrennt
• Open Collector
• Max. 30 V DC
• Max. 25 mA
• Frequenzausgang: Endfrequenz 100...5000 Hz, Puls-/Pausenverhältnis 1:1, Pulsbreite
max. 2 s
• Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar
(0,1...1000 ms)
Statusausgang
• Passiv
• Open Collector
• Max. 30 V DC
• Max. 25 mA
Bereich für Endwerte (Flüssigkeiten)
[kg/h]
0...20,00
0...100,0
0...450,0
0...1000
Technische Daten
...
min(F)
max(F)
[lb/min]
0...0,735
0...3,675
0...16,54
0...36,75
47
