Montage
#
14
Warnung!
Funktionssicherheit der Berstscheibe eingeschränkt.
Personengefährdung durch austretende Messstoffe.
‣
Berstscheibe nicht entfernen.
‣
Beim Einsatz einer Berstscheibe: Keinen Heizmantel verwenden.
‣
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behin-
dert wird.
‣
Vorkehrungen treffen, um Schaden und Personengefährdung beim Auslösen der Berst-
scheibe auszuschließen.
‣
Angaben auf dem Berstscheibenaufkleber beachten.
4.2
Einbau
4.2.1
Messumformergehäuse drehen
Das Messumformergehäuse kann stufenlos bis zu 360° im Gegenuhrzeigersinn gedreht wer-
den.
1.
Gewindestift mit Innensechskant (1) lösen aber nicht ganz herausdrehen.
2.
Messumformergehäuse in die gewünschte Position drehen.
3.
Gewindestift mit Innensechskant (1) wieder anziehen.
1

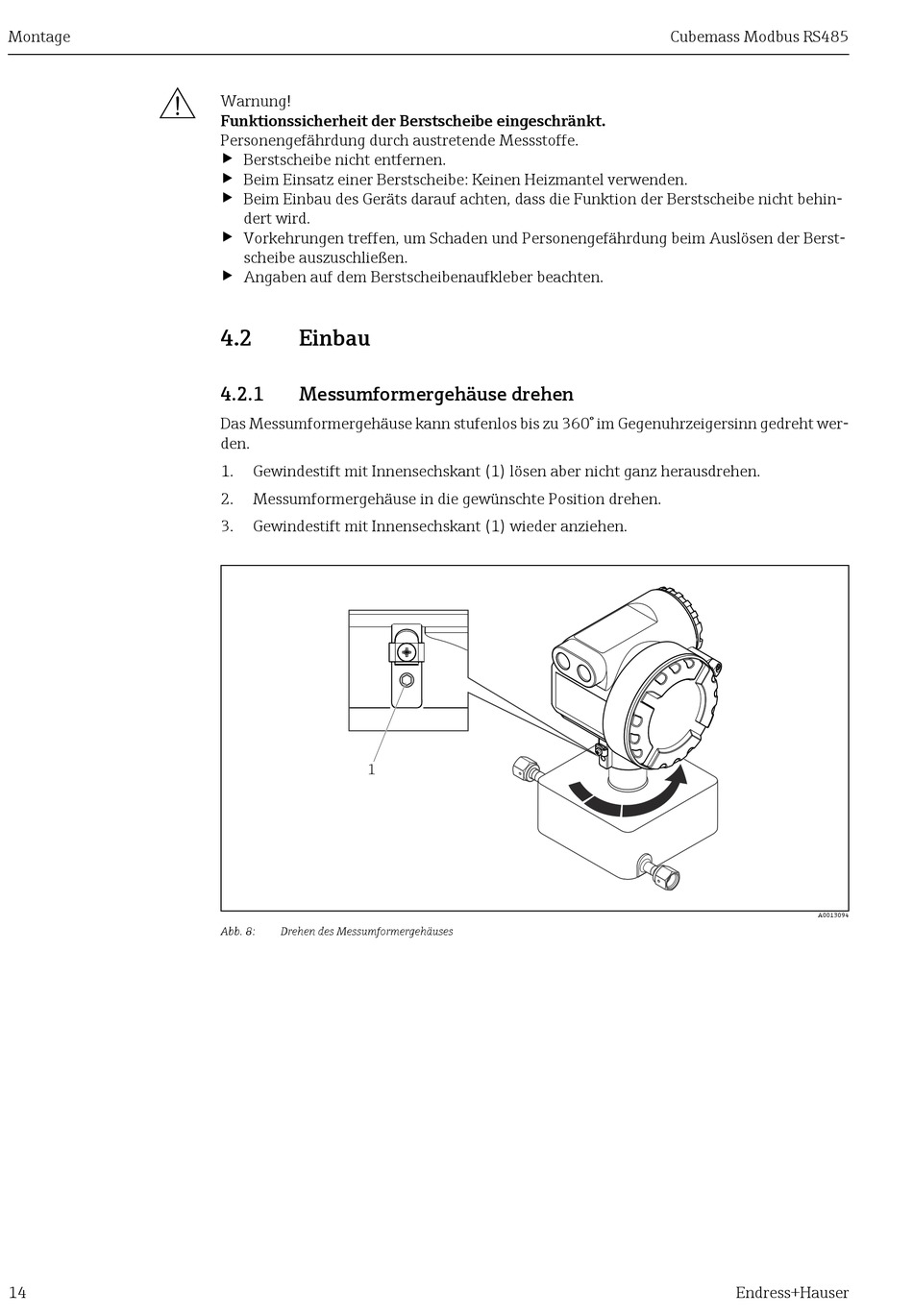

Abb. 8:
Drehen des Messumformergehäuses
Cubemass Modbus RS485
A0013094
Endress+Hauser
