Cubemass Modbus RS485
!
Endress+Hauser
6
Bedienung
6.1
Bedienung auf einen Blick
Für die Konfiguration und die Inbetriebnahme des Messgerätes steht folgende Möglichkeit
zur Verfügung:
FXA291
Service Port

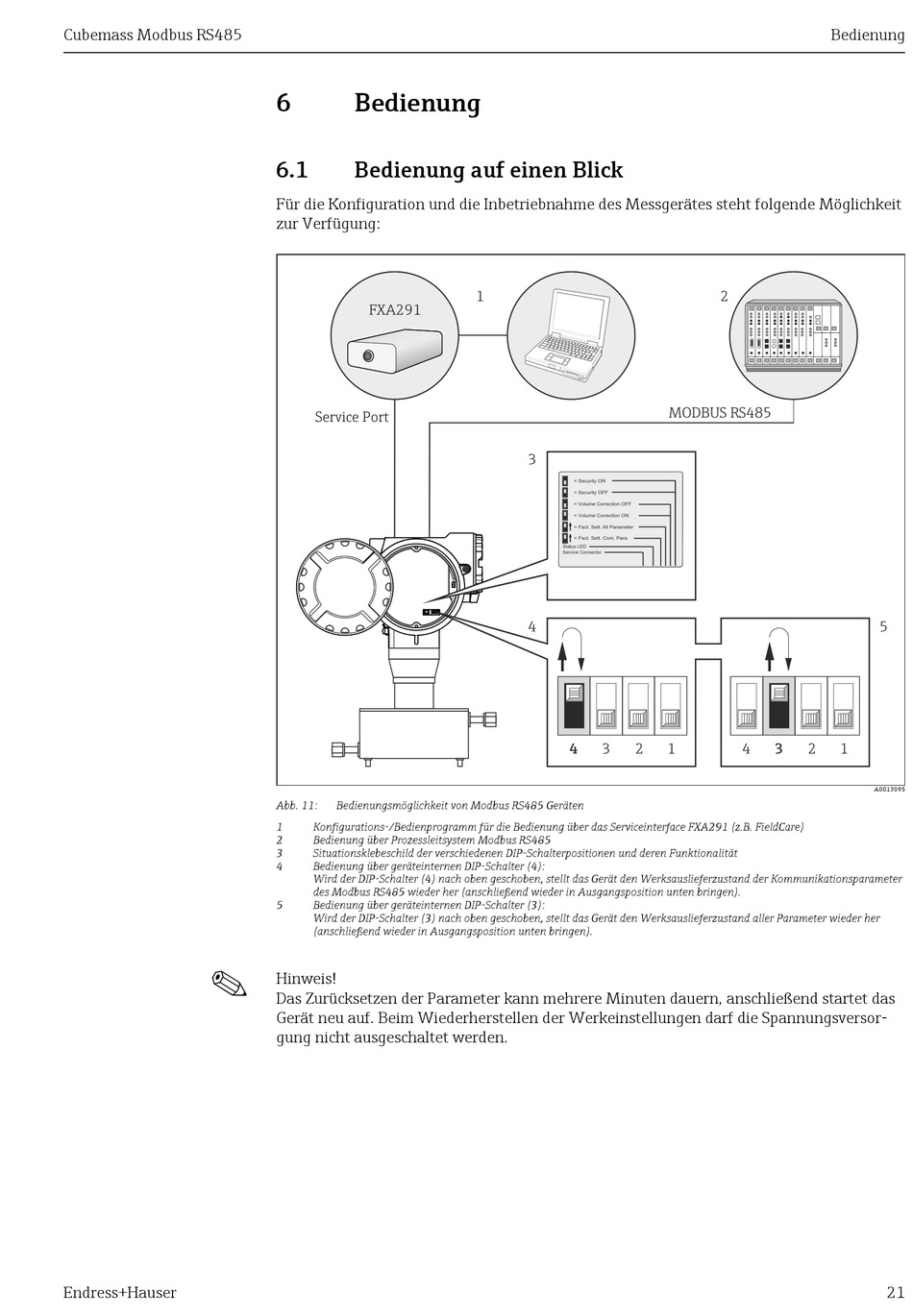

Abb. 11:
Bedienungsmöglichkeit von Modbus RS485 Geräten
1
Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA291 (z.B. FieldCare)
2
Bedienung über Prozessleitsystem Modbus RS485
3
Situationsklebeschild der verschiedenen DIP-Schalterpositionen und deren Funktionalität
4
Bedienung über geräteinternen DIP-Schalter (4):
Wird der DIP-Schalter (4) nach oben geschoben, stellt das Gerät den Werksauslieferzustand der Kommunikationsparameter
des Modbus RS485 wieder her (anschließend wieder in Ausgangsposition unten bringen).
5
Bedienung über geräteinternen DIP-Schalter (3):
Wird der DIP-Schalter (3) nach oben geschoben, stellt das Gerät den Werksauslieferzustand aller Parameter wieder her
(anschließend wieder in Ausgangsposition unten bringen).
Hinweis!
Das Zurücksetzen der Parameter kann mehrere Minuten dauern, anschließend startet das
Gerät neu auf. Beim Wiederherstellen der Werkeinstellungen darf die Spannungsversor-
gung nicht ausgeschaltet werden.
1
3
= Security ON
= Security OFF
= Volume Correction OFF
= Volume Correction ON
= Fact. Sett. All Parameter
= Fact. Sett. Com. Para.
Status LED
Service Connector
4
4
3
2
Bedienung
2
MODBUS RS485
1
4
3
2
5
1
A0013095
21
