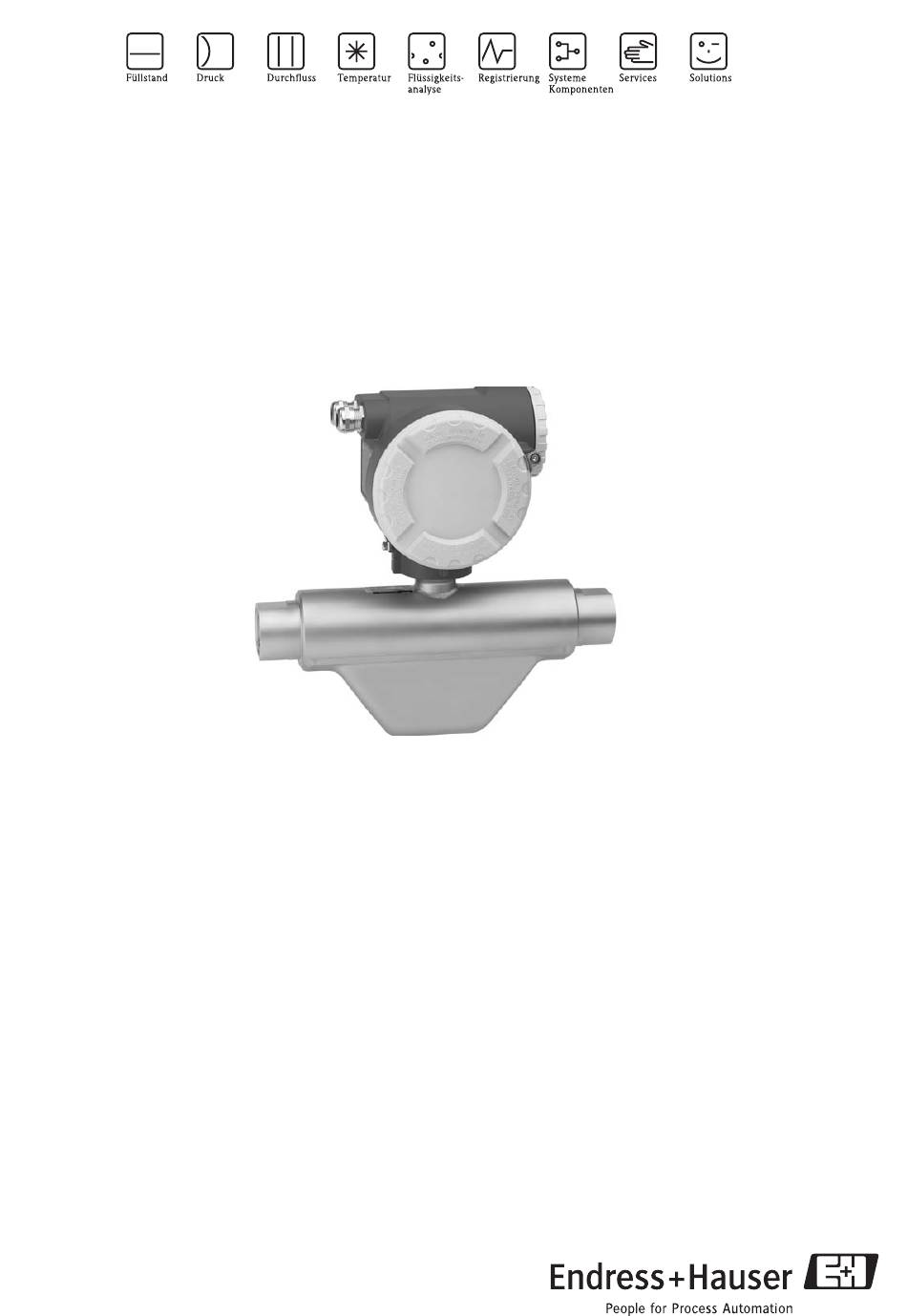

Technische Information
CNGmass
Coriolis-Massedurchfluss-Messsystem
Für CNG-Betankung (Compressed Natural Gas)
Anwendungsbereiche
Das Coriolis-Messprinzip arbeitet unabhängig
von den physikalischen Messstoffeigenschaften.
• Speziell konzipiertes Durchfluss-Messgerät für die
Fahrzeugbetankung mit CNG
(Compressed Natural Gas)
• Messstofftemperatur bis +125 °C
• Prozessdrücke bis 350 bar
• Massedurchflussmessung bis 150 kg/min
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA
Anbindung an gängige Prozessleitsysteme:
• MODBUS RS485
TI077D/06/de/12.06
71036059
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen
während des Messbetriebs mehrere Prozessvariablen
(Masse/Dichte/Temperatur) gleichzeitig für die
unterschiedlichsten Prozessbedingungen zu erfassen.
Das Messumformerkonzept beinhaltet:
• ToF-Tool/FieldTool-Package für die Vor-Ort-
Bedienung und Diagnose
• Sehr kleiner Stromverbrauch
Die in über 100000 Anwendungen bewährten
Promass Messaufnehmer bieten:
• Platzsparende und kompakte Bauweise
• Unempfindlichkeit gegenüber Vibrationen
durch ausbalanciertes Zweirohrmesssystem
• Einfachster Einbau ohne Berücksichtigung
von Ein- oder Auslaufstrecken
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser CNGmass
Inhaltszusammenfassung für Endress+Hauser CNGmass
- Seite 1 Technische Information CNGmass Coriolis-Massedurchfluss-Messsystem Für CNG-Betankung (Compressed Natural Gas) Anwendungsbereiche Vorteile auf einen Blick Das Coriolis-Messprinzip arbeitet unabhängig Die Promass-Messgeräte ermöglichen Ihnen von den physikalischen Messstoffeigenschaften. während des Messbetriebs mehrere Prozessvariablen (Masse/Dichte/Temperatur) gleichzeitig für die • Speziell konzipiertes Durchfluss-Messgerät für die unterschiedlichsten Prozessbedingungen zu erfassen.
-
Seite 2: Inhaltsverzeichnis
CNGmass Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Eichbetrieb einrichten ....... . 10 Eichbetrieb aufheben . -
Seite 3: Arbeitsweise Und Systemaufbau
CNGmass Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · Δm (v · ω) = Corioliskraft Δm = bewegte Masse... -
Seite 4: Messeinrichtung
CNGmass Messeinrichtung Die Messeinrichtung besteht aus Messumformer und Messaufnehmer, sie bilden eine mechanische Einheit. Messeinrichtung CNGmass • Ohne Vor-Ort-Bedienung • Konfiguration über MODBUS RS485 sowie "ToF Tool - FieldTool Package" • Messstoffdruckgrenze max. 350 bar • Umgebungstemperatur: –40...+60 °C A0006979 Eingangskenngrößen... -
Seite 5: Ausfallsignal
CNGmass MODBUS Schnittstelle: • MODBUS Gerätetyp: Slave • Adressbereich: 1...247 • Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23 • Broadcast: unterstützt mit den Funktionscodes 06, 16, 23 • Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA-485 • Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud •... -
Seite 6: Versorgungsspannung
CNGmass Versorgungsspannung 24 V DC Nominalspannung (10…30 V DC) 24 V AC Nominalspannung (20…28 V AC) Kabeleinführungen Hilfsenergie- und Signalkabel (Ausgänge): • Kabeleinführung M20 x 1,5 (8…12 mm) • Gewinde für Kabeleinführungen, 1/2" NPT, G 1/2" Kabelspezifikationen Jedes passende Kabel, mit einer Temparaturspezifikation mindestens 20°C höher liegend, als die in der Anwen- dung herrschende Umgebungstemperatur. -
Seite 7: Einfluss Messstofftemperatur
CNGmass Einfluss Messstofftemperatur Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozesstemperatur, beträgt die Messabweichung typisch ±0,0003% vom Endwert/°C. Einfluss Messstoffdruck Der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massedurchfluss ist vernachlässigbar. Einsatzbedingungen: Einbau... -
Seite 8: Ein- Und Auslaufstrecken
CNGmass Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Der dabei ermittelte Nullpunkt ist auf dem Typenschild aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedingungen (→ Seite 6). Ein Null- punktabgleich ist deshalb grundsätzlich nicht erforderlich! Sollte ein Nullpunktabgleich gewüscht sein, so beachten Sie folgende Punkte, bevor Sie diesen durchführen: •... -
Seite 9: Einsatzbedingungen: Prozess
CNGmass Einsatzbedingungen: Prozess Messstofftemperaturbereich –50…+125 °C Messstoffdruckbereich Messrohre, Anschlussstück: max. 350 bar (Nenndruck) Berstscheibe im Messaufneh- Auslöseüberdruck im Gehäuse 10…15 bar mergehäuse Die Lage der Berstscheibe ist mit einem darübergeklebten Schild gekennzeichnet. Ein Auslösen der Berst- scheibe zerstört das Klebeschild und ist somit optisch kontrollierbar. -
Seite 10: Eichbetrieb
CNGmass Eichbetrieb CNGmass ist ein eichfähiges Durchflussmessgerät für CNG (Compressed Natural Gas). Eichgrössen Massefluss Eichfähigkeit, Eichamtliche Durchflussmessgeräte werden typischerweise vor Ort mittels Referenzmessungen geeicht. Erst nach der eich- Abnahme, Nacheichpflicht amtlichen Abnahme durch die Eichbehörde gilt das Messgerät als geeicht und darf im eichpflichtigen, geschäft- lichen Verkehr eingesetzt werden. -
Seite 11: Konstruktiver Aufbau
CNGmass Konstruktiver Aufbau Bauform, Maße Abmessungen (Ex-freier Bereich und II2G / Zone 1) A0006968 Abmessungen in metrischen Einheiten G¾" 6,23 G1" Gewicht DN 15 = 8,3 kg DN 25 = 9,3 kg Werkstoffe Gehäuse Messumformer: Pulverlackbeschichteter Aluminiumdruckguss Gehäuse Messaufnehmer / Schutzbehälter: Säuren- und laugenbeständige Außenoberfläche;... -
Seite 12: Werkstoffbelastungkurven
CNGmass Werkstoffbelastungkurven CNGmass Prozessanschlüsse Anschlusswerkstoff: 1.4404/316 [bar] [°C] –50 –20 A0006993-EN Prozessanschlüsse Zylindrisches Innengewinde BSPP (G) nach ISO 228-I mit Dichtflächen nach DIN 3852-2/ISO 1179-1: • G ¾" für DN 15 • G 1" für DN 25 Hinweis! Abdichtung mit Profildichtung nach DIN 3869 oder Kupferscheibe oder Stahldichtscheibe mit Kunststofflippe. -
Seite 13: Fernbedienung
CNGmass Zustand Leuchtdiode (LED) Zustand Messsystem LED leuchtet grün Messsystem in Ordung, Schleichmenge ist aktiv LED blinkt grün (1mal pro Sekunde) Messsystem in Ordung, Messbetrieb LED leuchtet nicht Messsystem arbeitet nicht mehr LED blinkt rot (3mal pro Sekunde) – Messbetrieb nicht möglich –... -
Seite 14: Zertifikate Und Zulassungen
Authority (ACA)" Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in sepa- raten Dokumentationen, die Sie bei Bedarf anfordern können. Zertifizierung MODBUS Das Messgerät erfüllt alle Anforderungen des MODBUS/TCP Konformitäts- und Integrationstests und besitzt... -
Seite 15: Registrierte Warenzeichen
Registriertes Warenzeichen der HART Communication Foundation, Austin, USA ® MODBUS Registriertes Warenzeichen der MODBUS Organization ® ® ® ® HistoROM™, S-DAT , T-DAT™, F-CHIP , ToF Tool - Fieldtool Package, Fieldcheck ® Applicator Angemeldete oder registrierte Warenzeichen der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser... - Seite 16 CNGmass Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Berlin Lehnergasse 4 Kägenstrasse 2 • • • Colmarer Straße 6 Auftrag...
