Cubemass Modbus RS485
Endress+Hauser

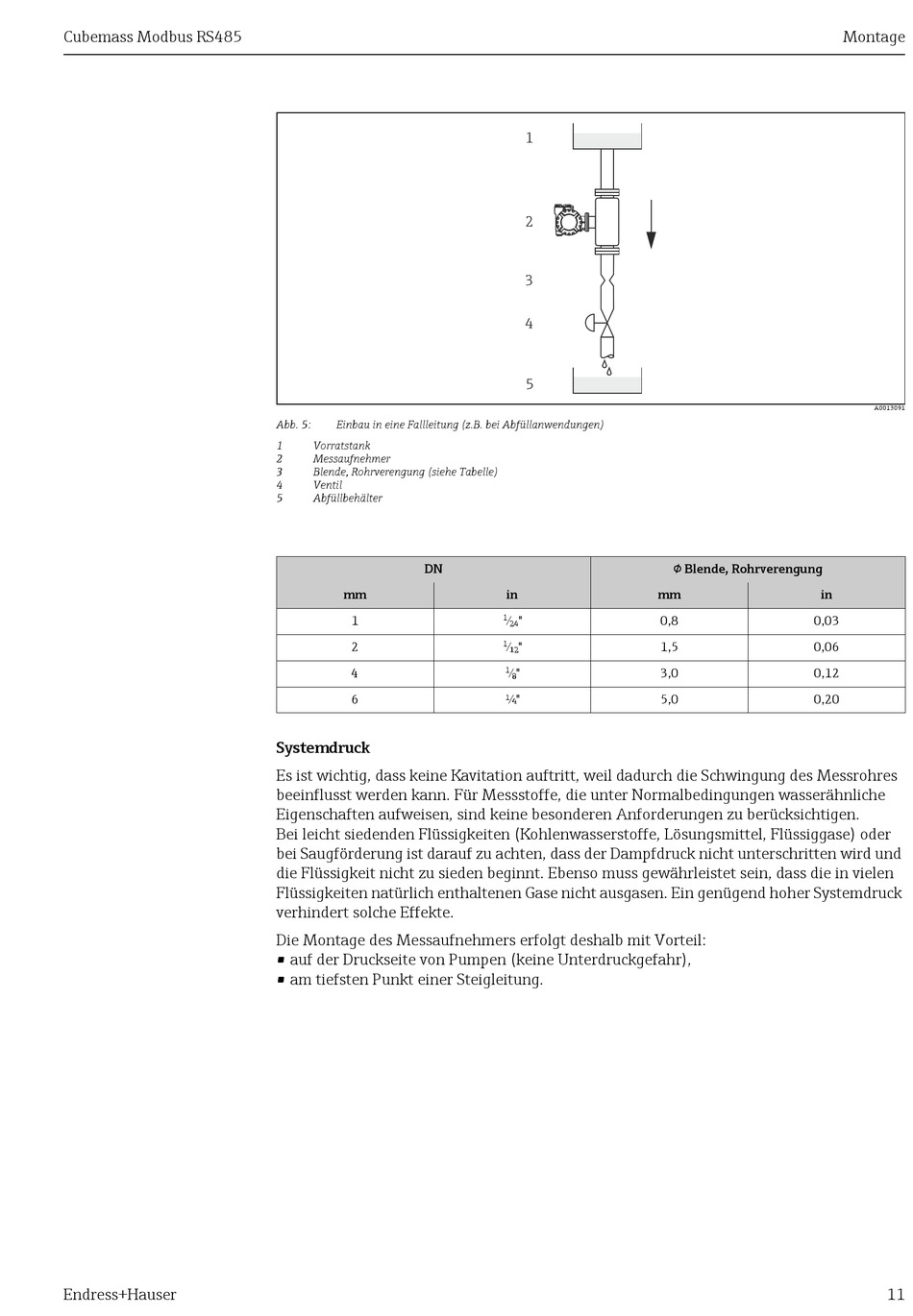

Abb. 5:
Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1
Vorratstank
2
Messaufnehmer
3
Blende, Rohrverengung (siehe Tabelle)
4
Ventil
5
Abfüllbehälter
DN
mm
1
2
4
6
Systemdruck
Es ist wichtig, dass keine Kavitation auftritt, weil dadurch die Schwingung des Messrohres
beeinflusst werden kann. Für Messstoffe, die unter Normalbedingungen wasserähnliche
Eigenschaften aufweisen, sind keine besonderen Anforderungen zu berücksichtigen.
Bei leicht siedenden Flüssigkeiten (Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) oder
bei Saugförderung ist darauf zu achten, dass der Dampfdruck nicht unterschritten wird und
die Flüssigkeit nicht zu sieden beginnt. Ebenso muss gewährleistet sein, dass die in vielen
Flüssigkeiten natürlich enthaltenen Gase nicht ausgasen. Ein genügend hoher Systemdruck
verhindert solche Effekte.
Die Montage des Messaufnehmers erfolgt deshalb mit Vorteil:
• auf der Druckseite von Pumpen (keine Unterdruckgefahr),
• am tiefsten Punkt einer Steigleitung.
1
2
3
4
5
Blende, Rohrverengung
in
mm
¹⁄₂₄"
0,8
¹⁄₁₂"
1,5
¹⁄₈"
3,0
¼"
5,0
Montage
A0013091
in
0,03
0,06
0,12
0,20
11
