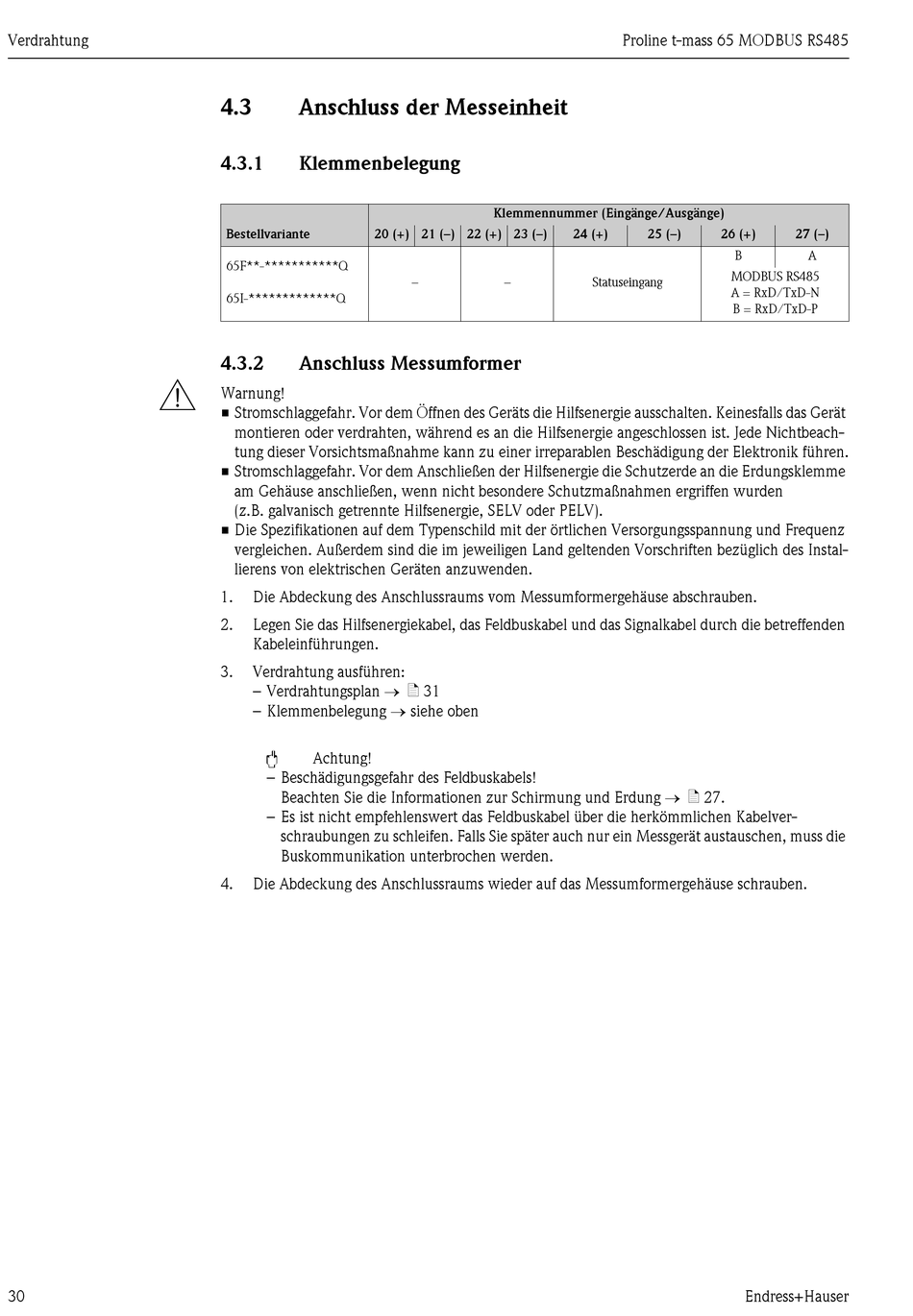

Verdrahtung
#
30
4.3
Anschluss der Messeinheit
4.3.1
Klemmenbelegung
Bestellvariante
20 (+) 21 (–) 22 (+) 23 (–)
65F**-***********Q
65I-*************Q
4.3.2
Anschluss Messumformer
Warnung!
• Stromschlaggefahr. Vor dem Öffnen des Geräts die Hilfsenergie ausschalten. Keinesfalls das Gerät
montieren oder verdrahten, während es an die Hilfsenergie angeschlossen ist. Jede Nichtbeach-
tung dieser Vorsichtsmaßnahme kann zu einer irreparablen Beschädigung der Elektronik führen.
• Stromschlaggefahr. Vor dem Anschließen der Hilfsenergie die Schutzerde an die Erdungsklemme
am Gehäuse anschließen, wenn nicht besondere Schutzmaßnahmen ergriffen wurden
(z.B. galvanisch getrennte Hilfsenergie, SELV oder PELV).
• Die Spezifikationen auf dem Typenschild mit der örtlichen Versorgungsspannung und Frequenz
vergleichen. Außerdem sind die im jeweiligen Land geltenden Vorschriften bezüglich des Instal-
lierens von elektrischen Geräten anzuwenden.
1.
Die Abdeckung des Anschlussraums vom Messumformergehäuse abschrauben.
2.
Legen Sie das Hilfsenergiekabel, das Feldbuskabel und das Signalkabel durch die betreffenden
Kabeleinführungen.
3.
Verdrahtung ausführen:
– Verdrahtungsplan ä 31
– Klemmenbelegung siehe oben
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung ä 27.
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen, muss die
Buskommunikation unterbrochen werden.
4.
Die Abdeckung des Anschlussraums wieder auf das Messumformergehäuse schrauben.
Klemmennummer (Eingänge/Ausgänge)
24 (+)
–
–
Proline t-mass 65 MODBUS RS485
25 (–)
26 (+)
B
MODBUS RS485
Statuseingang
A = RxD/TxD-N
B = RxD/TxD-P
Endress+Hauser
27 (–)
A
