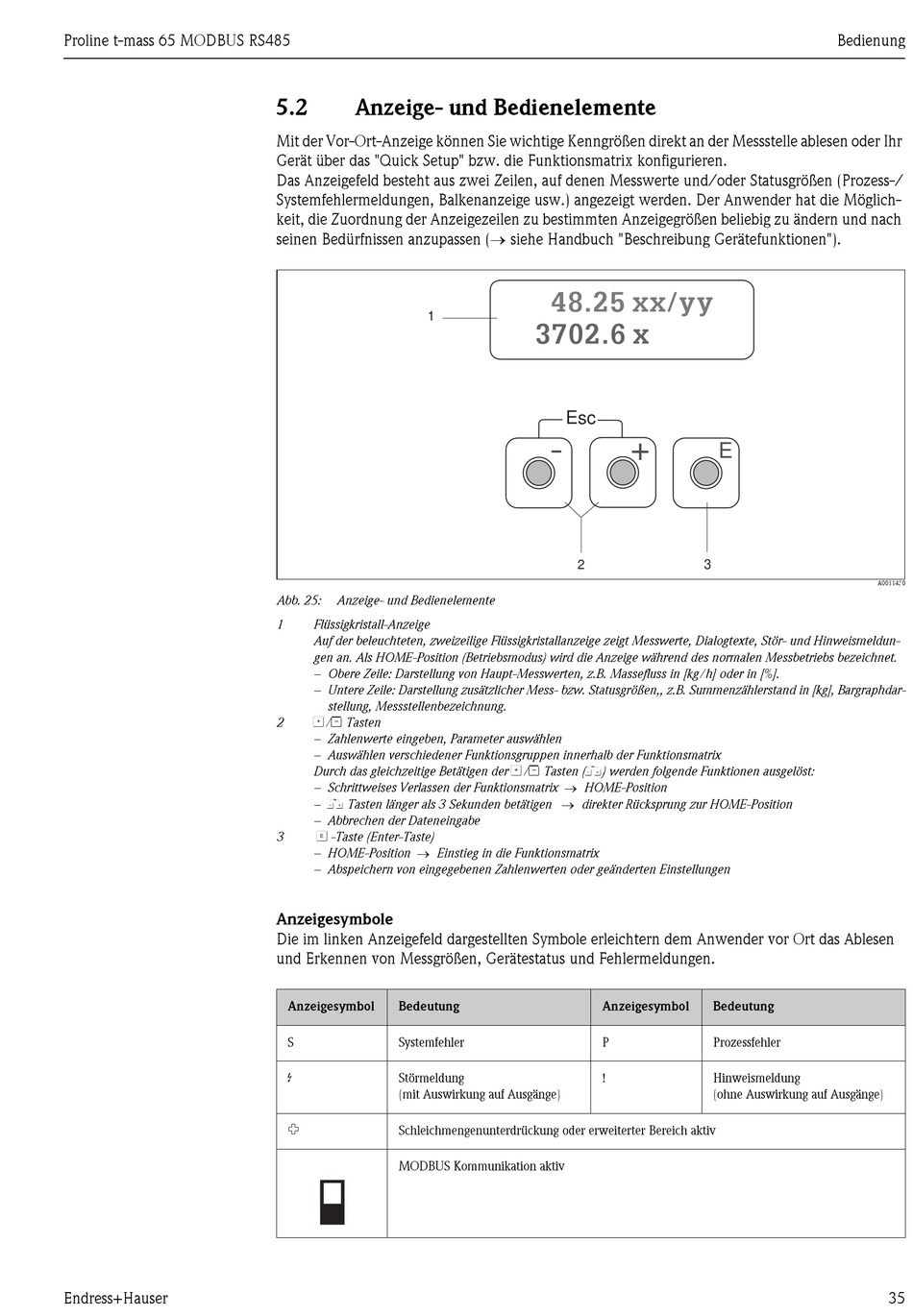

5.2

Anzeige- und Bedienelemente

Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr
Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (Prozess-/
Systemfehlermeldungen, Balkenanzeige usw.) angezeigt werden. Der Anwender hat die Möglich-
keit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach
seinen Bedürfnissen anzupassen ( siehe Handbuch "Beschreibung Gerätefunktionen").
1
Abb. 25: Anzeige- und Bedienelemente
1 Flüssigkristall-Anzeige
Auf der beleuchteten, zweizeilige Flüssigkristallanzeige zeigt Messwerte, Dialogtexte, Stör- und Hinweismeldun-
gen an. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs bezeichnet.
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Massefluss in [kg/h] oder in [%].
– Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen,, z.B. Summenzählerstand in [kg], Bargraphdar-
stellung, Messstellenbezeichnung.
O/S Tasten
2
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der O/S Tasten (X) werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix  HOME-Position
– X Tasten länger als 3 Sekunden betätigen  direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
F -Taste (Enter-Taste)
3
– HOME-Position  Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen

Anzeigesymbole

Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol Bedeutung
S Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
Schleichmengenunterdrückung oder erweiterter Bereich aktiv
MODBUS Kommunikation aktiv
48.25 xx/yy
3702.6 x
Esc
+
-
2 3
Anzeigesymbol
P
!
Bedienung
E
A0011430
Bedeutung
Prozessfehler
Hinweismeldung
(ohne Auswirkung auf Ausgänge)
35
