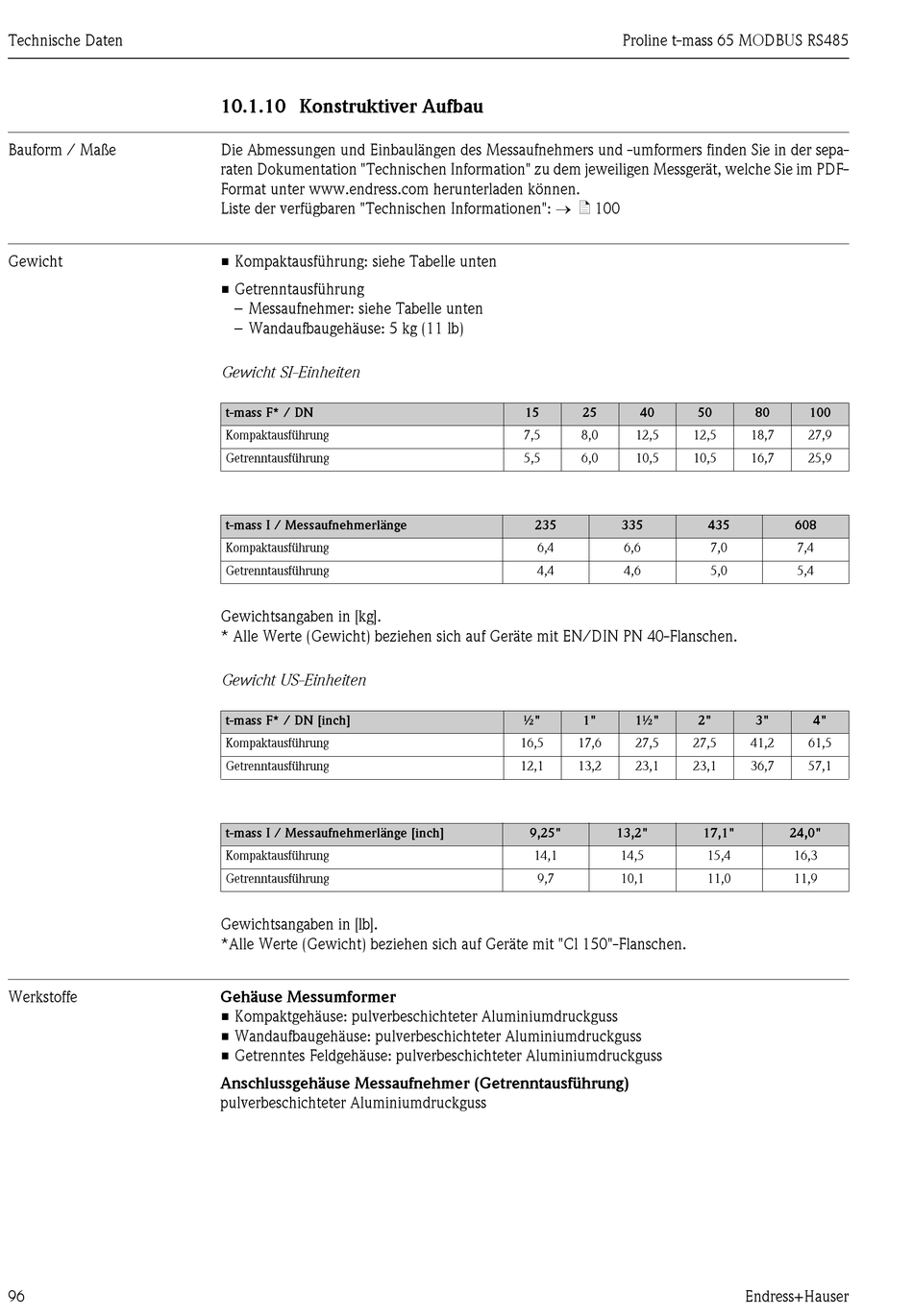

10.1.10 Konstruktiver Aufbau
Die Abmessungen und Einbaulängen des Messaufnehmers und -umformers finden Sie in der sepa-
raten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, welche Sie im PDF-
Format unter www.endress.com herunterladen können.
Liste der verfügbaren "Technischen Informationen": ä 100
• Kompaktausführung: siehe Tabelle unten
• Getrenntausführung
– Messaufnehmer: siehe Tabelle unten
– Wandaufbaugehäuse: 5 kg (11 lb)
Gewicht SI-Einheiten
t-mass F* / DN
Kompaktausführung
Getrenntausführung
t-mass I / Messaufnehmerlänge
Kompaktausführung
Getrenntausführung
Gewichtsangaben in [kg].
* Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.
Gewicht US-Einheiten
t-mass F* / DN [inch]
Kompaktausführung
Getrenntausführung
t-mass I / Messaufnehmerlänge [inch]
Kompaktausführung
Getrenntausführung
Gewichtsangaben in [lb].
*Alle Werte (Gewicht) beziehen sich auf Geräte mit "Cl 150"-Flanschen.
Gehäuse Messumformer
• Kompaktgehäuse: pulverbeschichteter Aluminiumdruckguss
• Wandaufbaugehäuse: pulverbeschichteter Aluminiumdruckguss
• Getrenntes Feldgehäuse: pulverbeschichteter Aluminiumdruckguss
Anschlussgehäuse Messaufnehmer (Getrenntausführung)
pulverbeschichteter Aluminiumdruckguss
Proline t-mass 65 MODBUS RS485
15
25
40
7,5
8,0
12,5
5,5
6,0
10,5
235
335
6,4
6,6
4,4
4,6
½"
1"
1½"
16,5
17,6
27,5
12,1
13,2
23,1
9,25"
13,2"
14,1
14,5
9,7
10,1
50
80
100
12,5
18,7
27,9
10,5
16,7
25,9
435
608
7,0
7,4
5,0
5,4
2"
3"
4"
27,5
41,2
61,5
23,1
36,7
57,1
17,1"
24,0"
15,4
16,3
11,0
11,9
