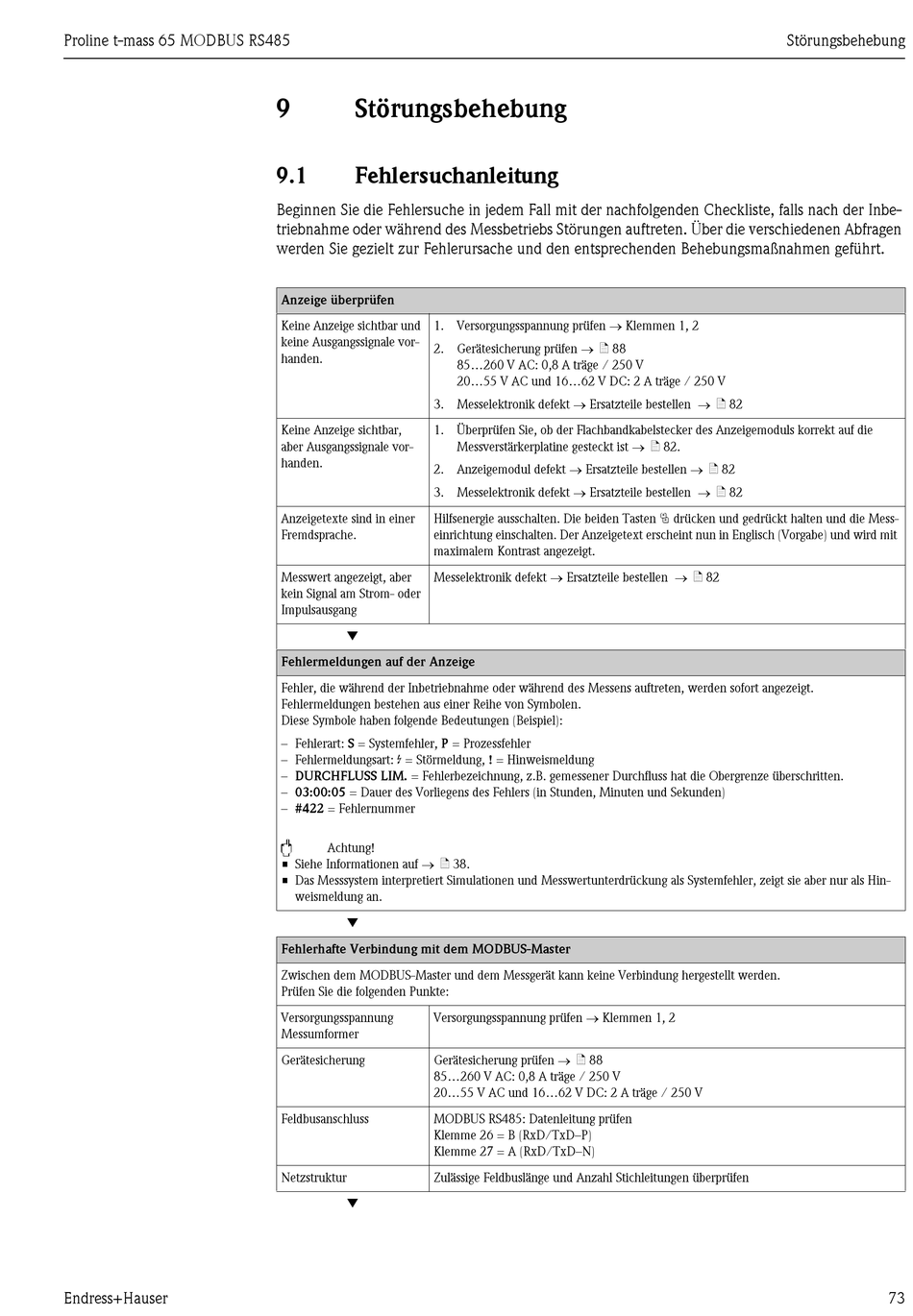

9 Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
1. Versorgungsspannung prüfen  Klemmen 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung prüfen  ä 88
handen.
3. Messelektronik defekt  Ersatzteile bestellen  ä 82
Keine Anzeige sichtbar, 1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
aber Ausgangssignale vor-
handen.
2. Anzeigemodul defekt  Ersatzteile bestellen  ä 82
3. Messelektronik defekt  Ersatzteile bestellen  ä 82
Hilfsenergie ausschalten. Die beiden Tasten P drücken und gedrückt halten und die Mess-
Anzeigetexte sind in einer
Fremdsprache. einrichtung einschalten. Der Anzeigetext erscheint nun in Englisch (Vorgabe) und wird mit
maximalem Kontrast angezeigt.
Messelektronik defekt  Ersatzteile bestellen  ä 82
Messwert angezeigt, aber
kein Signal am Strom- oder
Impulsausgang
▼
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder während des Messens auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus einer Reihe von Symbolen.
Diese Symbole haben folgende Bedeutungen (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungsart: $ = Störmeldung, ! = Hinweismeldung
– DURCHFLUSS LIM. = Fehlerbezeichnung, z.B. gemessener Durchfluss hat die Obergrenze überschritten.
– 03:00:05 = Dauer des Vorliegens des Fehlers (in Stunden, Minuten und Sekunden)
– #422 = Fehlernummer
"
Achtung!
• Siehe Informationen auf  ä 38.
• Das Messsystem interpretiert Simulationen und Messwertunterdrückung als Systemfehler, zeigt sie aber nur als Hin-
weismeldung an.
▼
Fehlerhafte Verbindung mit dem MODBUS-Master
Zwischen dem MODBUS-Master und dem Messgerät kann keine Verbindung hergestellt werden.
Prüfen Sie die folgenden Punkte:
Versorgungsspannung prüfen  Klemmen 1, 2
Versorgungsspannung
Messumformer
Gerätesicherung prüfen  ä 88
Gerätesicherung
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Feldbusanschluss MODBUS RS485: Datenleitung prüfen
Klemme 26 = B (RxD/TxD–P)
Klemme 27 = A (RxD/TxD–N)
Netzstruktur Zulässige Feldbuslänge und Anzahl Stichleitungen überprüfen
▼
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist  ä 82.
