Verdrahtung
32
4.4

Schutzart

Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67 (NEMA 4X).
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 (NEMA 4X) zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser aufwei-
sen  ä 92
• Kabelverschraubungen fest anziehen, um Dichtheit zu gewährleisten (a).
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen ("Wassersack")(b). Auftretende Feuch-
tigkeit kann so nicht zur Einführung gelangen. Bauen Sie das Messgerät zudem immer so ein, dass
die Kabeleinführungen nicht nach oben gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch geeignete Blindstopfen zu verschließen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
a

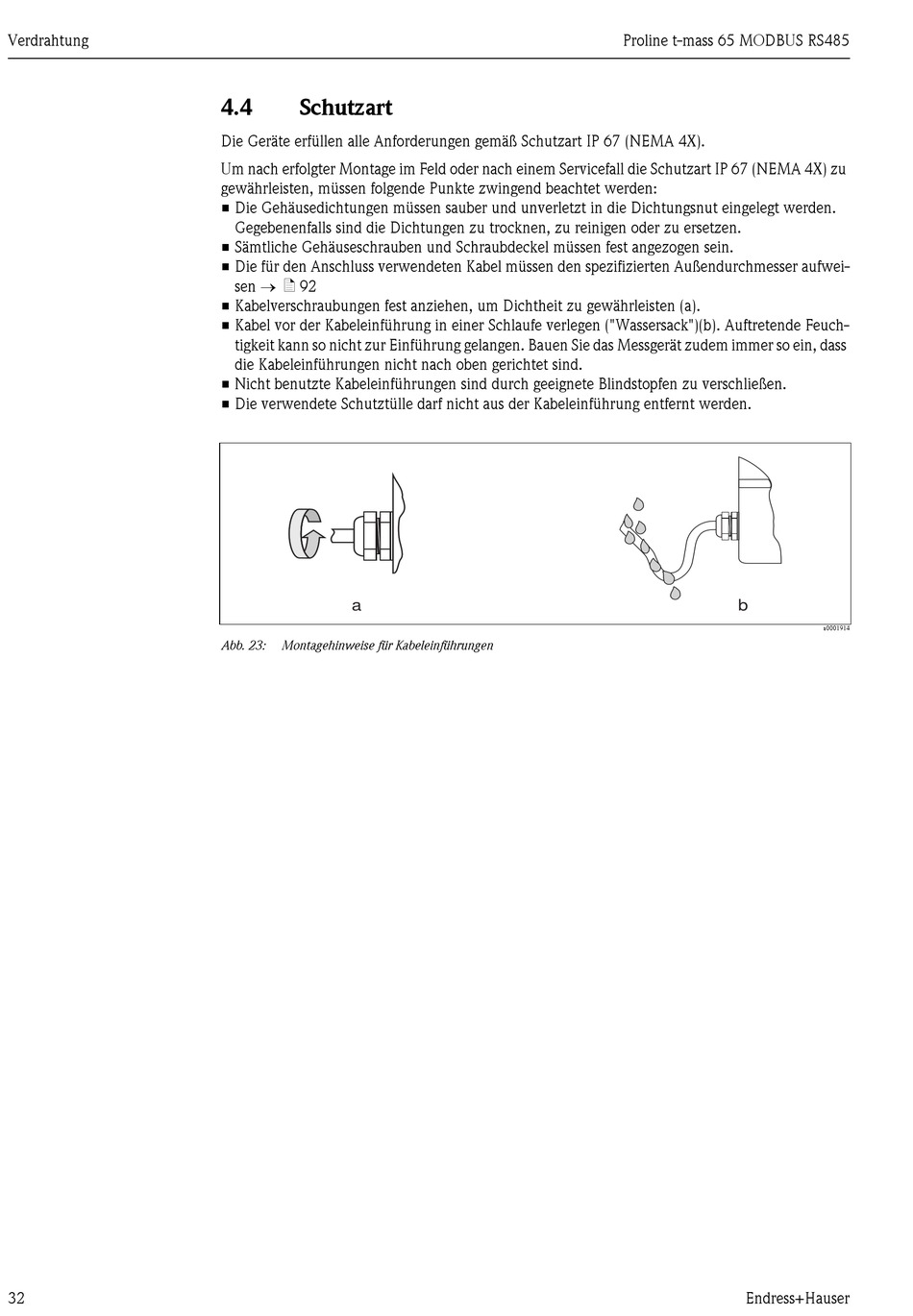

Abb. 23: Montagehinweise für Kabeleinführungen
Proline t-mass 65 MODBUS RS485
b
Endress+Hauser
a0001914
