EINLEGEN DER BEUTELFOLIE – STANDARDABWICKLUNG
1.
Entfernen Sie die Beutelrollenwelle aus der Maschine.
2.
Stecken Sie die Folienrolle auf die Welle mit einem
Kernhalter auf jeder Seite der Rolle. Abb. 2-3B.
3.
Richten Sie die Passstifte auf die Löcher in der Kernna-
be aus und schieben Sie die Kernhalter fest gegen die
Nabe.
4.
Positionieren Sie die Beutelrolle in der Mitte der Rollen-
welle und ziehen Sie die Knöpfe fest an.
5.
Platzieren Sie die Rollenwelle so auf dem Befes-
tigungsständer, dass die Beutelöffnung nach hinten
zeigt. Platzieren Sie die Rollenwelle in den Befes-
tigungsständer auf der Seite des Bremsbands (mit der
verbundenen Bremsfeder) und anschließend in den
anderen Befestigungsständer. Abb. 2-3B.
6.
Führen Sie die Folie manuell durch die verschiedenen
Rollen. An der Seite der Sharp MAX™ befindet sich ein
Aufkleber mit dem Bahnführungsplan, der den Weg der
Folie durch die Maschine zeigt. Abb. 2-3A.
7.
Platzieren Sie die Folie hinten an den Antriebsrollen.
Die Beutelöffnung sollte sich oben befinden. Abb. 2-3C.
8.
Fahren Sie die Folie mit der Tipptaste (Abb. 2-3A) vor-
wärts, bis sich eine Perforation zwischen der Fotozelle
und dem Drucksteg befindet.
9.
Testen Sie den Betrieb, indem Sie den Fußschalter
drücken.
10. Falls notwendig, stellen Sie die Beutellänge oder
Schweißdauer wie im Bildschirm Beutelmaschinenein-
stellungen beschrieben ein. Siehe Seite 4-2.
MAX™ Bedienerhandbuch
ABSCHNITT 2 – EINRICHTUNG UND EINSTEL-
©

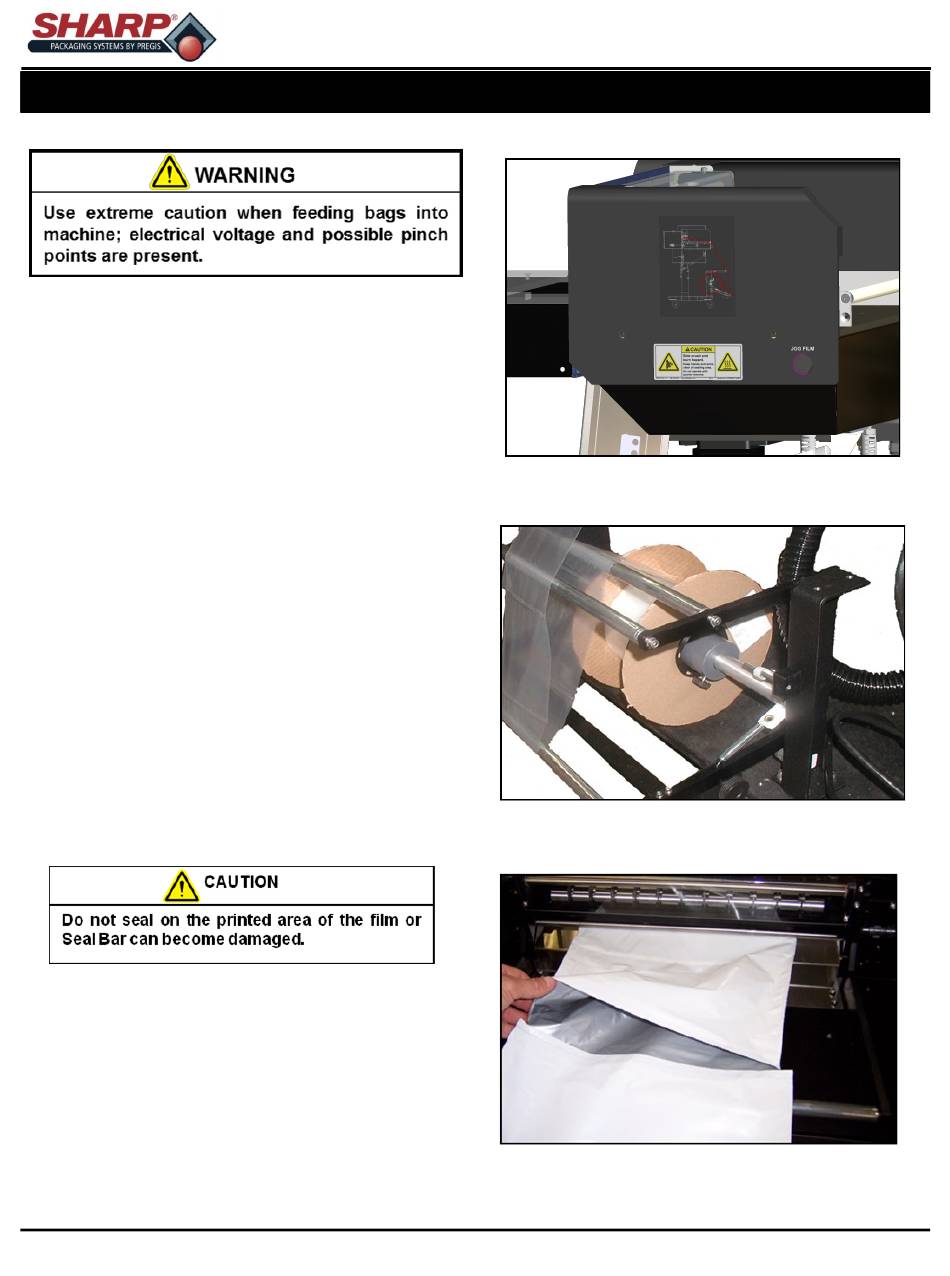

Abb. 2-3A. Bahnaufkleber und Tipptaste.
Abb. 2-3B. Kernhalter und Abwickelwelle.
Abb. 2-3C. Beutelöffnung
Übersetzung des englischen Originals
2-3
