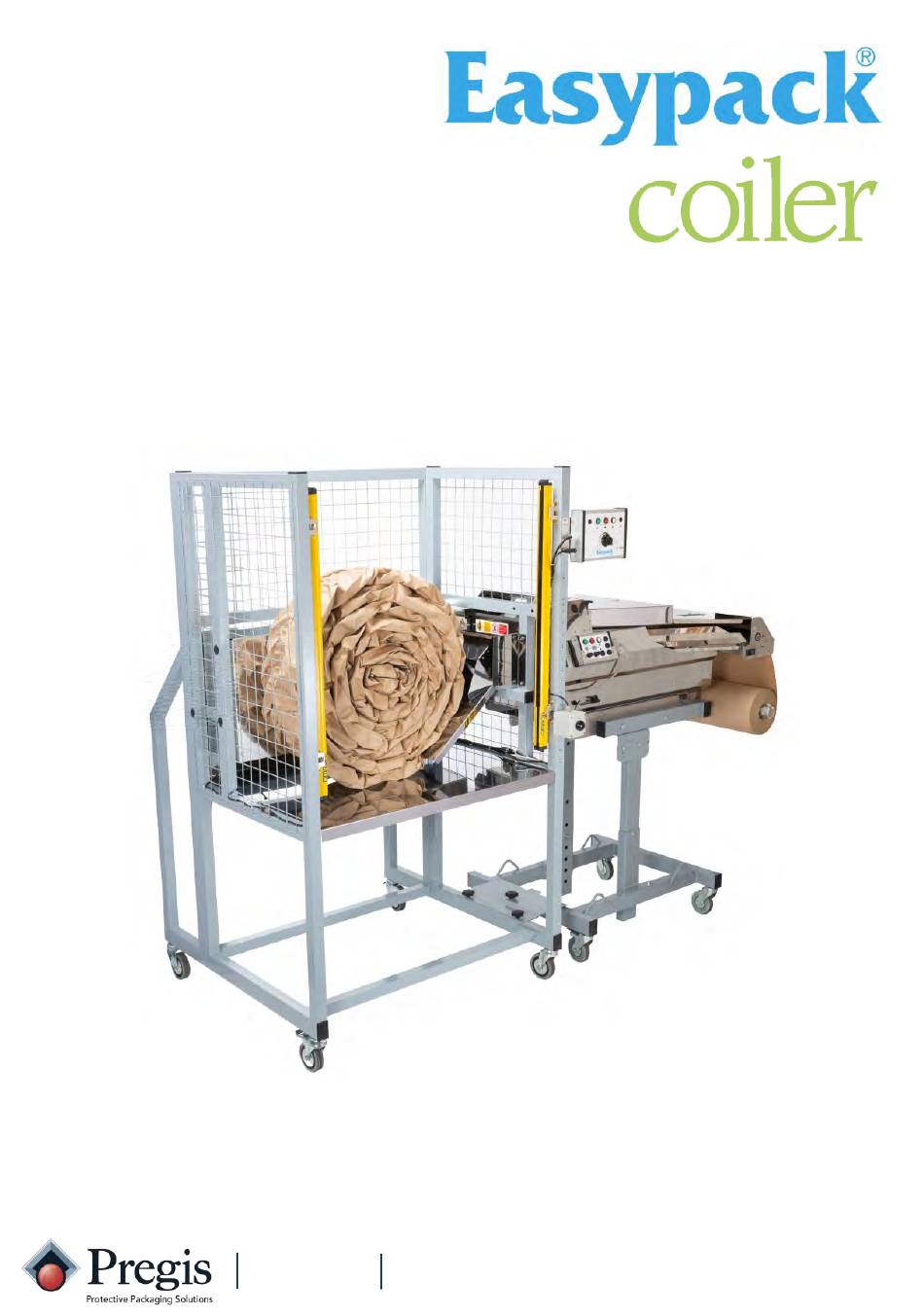

- Seite 1 Betriebsanleitung 16-OM207-1 Deutsch A brand of www.pregiseu.com 16-OM207-1...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ........................3 Allgemeine Sicherheit ....................4 Sicherheitshinweise ....................... 5 Einrichtung der Anlage nach Transport ..............6 Verbinden der Anlage mit dem Packmaster™ pro ..........7 Position der Bedienelemente ..................11 Funktionen des Bedienpults ..................12 Funktion des Sicherheitsvorhangs ................13 Anschluss an die Stromversorgung ................ -
Seite 3: Einführung
Einführung Die Pregis Anlage zur Herstellung von Spiralen produziert hohe Mengen an Papierrollen- Polster, wenn sie in Kombination mit dem Pregis Packmaster™ pro verwendet wird. Papierrollen-Polster stellen eine leichte, robuste Verpackungslösung dar, die sich an die Form der zu schützenden Waren anpasst, und werden zu 100% aus recycelten Materialien hergestellt. -
Seite 4: Allgemeine Sicherheit
Vorrang. Diese Anleitung, einschließlich jeglicher Gefahren und Warnhinweise, sollte aufmerksam durchgelesen und verstanden werden Falls Sie nach dem Durchlesen dieser Anleitung Fragen haben, kontaktieren Sie Ihren Vorgesetzten oder Ihren Pregis-Servicetechniker und bitten Sie diesen, Ihre Fragen zu beantworten, bevor Sie die Maschine bedienen. A brand of www.pregiseu.com... -
Seite 5: Sicherheitsvorschriften
Sollte ein Sicherheitsaufkleber verloren gehen oder beschädigt oder unleserlich werden, melden Sie dieses Problem Ihrem Vorgesetzten und bestellen Sie einen Ersatz bei Pregis. 4. Stellen Sie sicher, dass die Maschine von der Stromversorgung abgetrennt wurde, bevor Sie Reinigungsarbeiten daran durchführen. -
Seite 6: Einrichtung Der Anlage Nach Transport
Einrichtung der Anlage nach Transport Wenn die Anlage nach Transport entladen wird, müssen bestimmte Komponenten angebracht oder an einer neuen Stelle installiert werden, bevor der Anschluss an den Packmaster™ pro erfolgt. Entfernen Sie die Schrauben, mit deren Hilfe das Bedienpult und der Fernstart-Schalter (der freihändige Schalter) in ihren Transportpositionen fixiert werden. -
Seite 7: Verbinden Der Anlage Mit Dem Packmaster™ Pro
Verbinden der Anlage mit dem Packmaster™ pro Schrauben Sie die untere Führungsplatte im unteren rechten Teil des Gestells an (mit dem vorderen Teil der Anlage zu Ihnen gerichtet), wobei der Flansch nach unten gerichtet sein sollte. Untere Führungs- platte Bringen Sie die obere Führungsplatte an und finden Sie die 3 schwarzen Gewindeknöpfe; diese sind lose, damit die Platte über dem Gestell des Packmaster™... - Seite 8 Verbinden der Anlage mit dem Packmaster™ pro Entfernen Sie zwei Schrauben unterhalb der Auslassöffnung des Packmaster™ pro. Auslassöffnung Schrauben entfernen Mithilfe der zwei vorher entfernen Schrauben bringen Sie die Ablageplatte am Packmaster™ pro unterhalb der Auslassöffnung an, wie unten dargestellt. Ablageplatte Schrauben einsetzen A brand of...
- Seite 9 Verbinden der Anlage mit dem Packmaster™ pro Schieben Sie den Packmaster™ pro vorsichtig in Richtung der Anlage. Versuchen Sie, die obere Führungsplatte in der Mitte des Packmaster™ pro Gestells positioniert zu halten. Nutzen Sie die Ösen auf jeder Seite der oberen Leitungsplatte, um die Platte am Gestell des...
- Seite 10 Verbinden der Anlage mit dem Packmaster™ pro Wenn sich die Platte oberhalb des Packmaster™ pro Gestells befindet, ziehen Sie die drei schwarzen Drehknöpfe an, um die Anlage am Packmaster™ pro zu fixieren. Schließen Sie das Kabel an, das die Anlage mit der Zubehörbuchse an der Seite des Packmaster™...
-
Seite 11: Position Der Bedienelemente
Position der Bedienelemente Die Hauptbedienelemente der Anlage befinden sich am Steuerkasten. Dieser ist höhenverstellbar und lässt sich somit an den Bediener anpassen. Ein zusätzlicher (freihändiger) Fernstart-Schalter befindet sich unterhalb der Steuerung und ist ebenfalls höhenverstellbar. . Die Ein-/Aus-Taste, die die Stromzufuhr zur Anlage reguliert, befindet sich auf der Rückseite der Maschine. -
Seite 12: Funktionen Des Bedienpults
Funktionen des Bedienpults Strom- „Start“- Spulen- ‘„Stopp“- „Home“- anzeige Taste anzeige Taste Taste Steuerung der Schalter der Spulengröße Endposition Stromanzeige wenn die Anlage eingeschaltet ist Start-Taste Leuchtet Anlage zu starten Drücken Sie die grüne „Start“-Taste, um die . Stopp-Taste Drücken Sie die rote „Stopp“-Taste, um die Anlage mitten im Zyklus zu stoppen . Home-Taste Dient zum Zurücksetzen der Anlage, falls ein Fehler aufgetreten ist . -
Seite 13: Funktion Des Sicherheitsvorhangs
Funktion des Sicherheitsvorhangs Der Anlagenbediener wird durch einen Sicherheitsvorhang geschützt. Wird der Lichtstrahl unterbrochen, wird auch die Stromzufuhr zum Motor sofort unterbrochen, und die Anlage wird gestoppt. Der Packmaster™ pro bricht den Fertigungsprozess ab und schneidet den Pack durch. Dadurch geht die Anlage in den „Störungs“-Betrieb über; damit die Anlage zu einem anderen Pack übergehen kann, muss die „Home“-Taste betätigt werden . -
Seite 14: Anschluss An Die Stromversorgung
Anschluss an die Stromversorgung Schließen Sie die Stromkabel der Anlage an, und verbinden Sie den Packmaster™ pro mit der Stromquelle Schalten Sie die Stromversorgung der Anlage und des Packmaster™ pro ein. Der Stromversorgungs-Schalter leuchtet. Warten Sie 10 Sekunden und laden Sie daraufhin Papier in den Packmaster™... -
Seite 15: Prüfungen Vor Der Inbetriebnahme
Prüfungen vor der Inbetriebnahme Vergewissern Sie sich, dass auf dem Sicherheitsvorhang auf der linken Seite der Anlage drei grüne Leuchten und eine blaue Leuchte angezeigt werden. Vergewissern Sie sich, dass sich die Papierablage der Anlage frei bewegen kann und nach dem Loslösen wieder in die horizontale Position zurückkehrt . -
Seite 16: Betrieb
Betrieb Wählen Sie die erforderliche Spulengröße mithilfe des Drehknopfs zur Spulengrößen-Auswahl . Die Spulengröße variiert je nach Papiersorte . Wählen Sie die Position des Endes mithilfe des Schalters der Endposition . • Nach links schalten (normale Position) - die Spule wird mit dem Ende unten gefertigt, wodurch das Ende so lange in Position bleibt, bis die Spule entfernt wird . - Seite 17 Betrieb Die rote Stromanzeige leuchtet . Drücken Sie die Starttaste. Der Packmaster™ pro leitet den Pack weiter zur Laderampe der Anlage, und die Anlage produziert daraufhin automatisch eine Spule in der erforderlichen Länge . Während die Spule gefertigt wird, leuchtet die blaue Spulenanzeige . Sie können die Spulenfertigung jederzeit während des Wickelvorgangs stoppen, indem Sie die Stopp-Taste drücken.
- Seite 18 Betrieb Wenn die Spule fertig ist und zur ausgewählten Endposition gewickelt wird, beginnt die Spulenanzeige zu blinken - damit wird signalisiert, dass der Bediener einschreiten und die Spule entnehmen muss . Sobald die Spule entfernt wird, geht die Spulenanzeige aus, und die Anlage kann zur Fertigung der nächsten Spule verwendet werden .
-
Seite 19: Anpassung Des Sicherheitsvorhangs
Anpassung des Sicherheitsvorhangs Falls auf dem Sicherheitsvorhang eine rote Leuchte angeht, wenn der Lichtstrahl nicht unterbrochen wird, muss der Vorhang angepasst werden . Eine rote Leuchte bedeutet, dass der Vorhang Lockern Sie die Inbusschrauben angepasst werden muss Zum Anpassen des Sicherheitsvorhangs gehen Sie wie folgt vor: Lockern Sie die M3-Inbussschraube im oberen/unteren Teil des oberen und unteren Sicherheitsvorhangs-Halters auf einer oder auf beiden Seiten des Spulenkäfigs . -
Seite 20: Monatliche Wartung
Wartungsschritte werden einen ordnungsgemäßen Spulenbetrieb gewährleisten und die Ausfallzeiten Ihrer Verpackungsanlagen minimieren. Falls Sie Fragen zur Wartung der Anlage haben, kontaktieren Sie bitte Ihren lokalen Pregis-Servicetechniker . Ein Stromschlag oder eine unerwartete Bewegung der Maschine können zu einer Verletzung führen. Ziehen Sie den Netzstecker der Maschine heraus, bevor Sie Wartungsschritte durchführen . -
Seite 21: Störungsbehebung
Störungsbehebung Problem Ursache Lösung Die Maschine erzeugt keine Die Maschine Drücken Sie die Home-Taste Spulen, selbst wenn die blaue muss Anzeigeleuchte nicht blinkt zurückgesetzt werden Am Sicherheitsvorhang Entfernen Sie den Gegenstand, Sicherheitsvorhang brennt die rote Leuchte der den Strahl unterbricht, muss oder passen Sie den angepasst... -
Seite 22: Spezifikationen
Spezifikationen Gewicht (nur Anlage): 110kg (L) 1350 /(L) 2360 Maschinengröße (mm) Ohne/mit (H) 1820 /(H) 1820 Packmaster™ pro (T ) 1100 /(T ) 1100 Spiralendurchmesser ca 300mm – 700mm Spiralentiefe 200mm Nominaltiefe Stromversorgung: 120/230V AC, 50/60 Hz Maximale Leistung : 350VA (W) Automatisch an Packmaster™... -
Seite 23: Ec-Konformitätserklärung
Sicherheitsanforderungen der EG-Maschinenrichtlinie 2006/42/EC, der Nie- derspannungsrichtlinie 2014/35/EC und der Richtlinie über elektromagnetische Verträglichkeit 2014/30/EC entspricht . Hersteller : Pregis Ltd . Adresse : Unit 1, The io Centre, Whittle Way, Arlington Business Park, Stevenage, Hertfordshire, SG1 2BD, England...
