bis vollständig horizontal stufenlos verstellt werden.
Hinweis: Teile, die schwerer sind als 5 lbs. oder eine
zusätzliche Abstützung benötigen, können durch Ergän-
zung optionaler Ladefächer und Ablagetrays aufge-
nommen werden.
HINWEIS: Stellen Sie sicher, dass die Luft- und el-
ektrischen Leitungen nicht gebunden und frei von Hin-
dernissen sind, wenn die Maschine gedreht wird.
1.
Trennen Sie die Luft- und Stromversorgung von der
Maschine.
2.
Lösen Sie die sechs Vierteldrehungsschrauben des
Bedienfelds.
3.
Fassen Sie den Griff an der Unterseite des Bedienfelds
und ziehen Sie dieses heraus, so dass die
Drehungseinstellschrauben frei werden Abb. 2-8A.

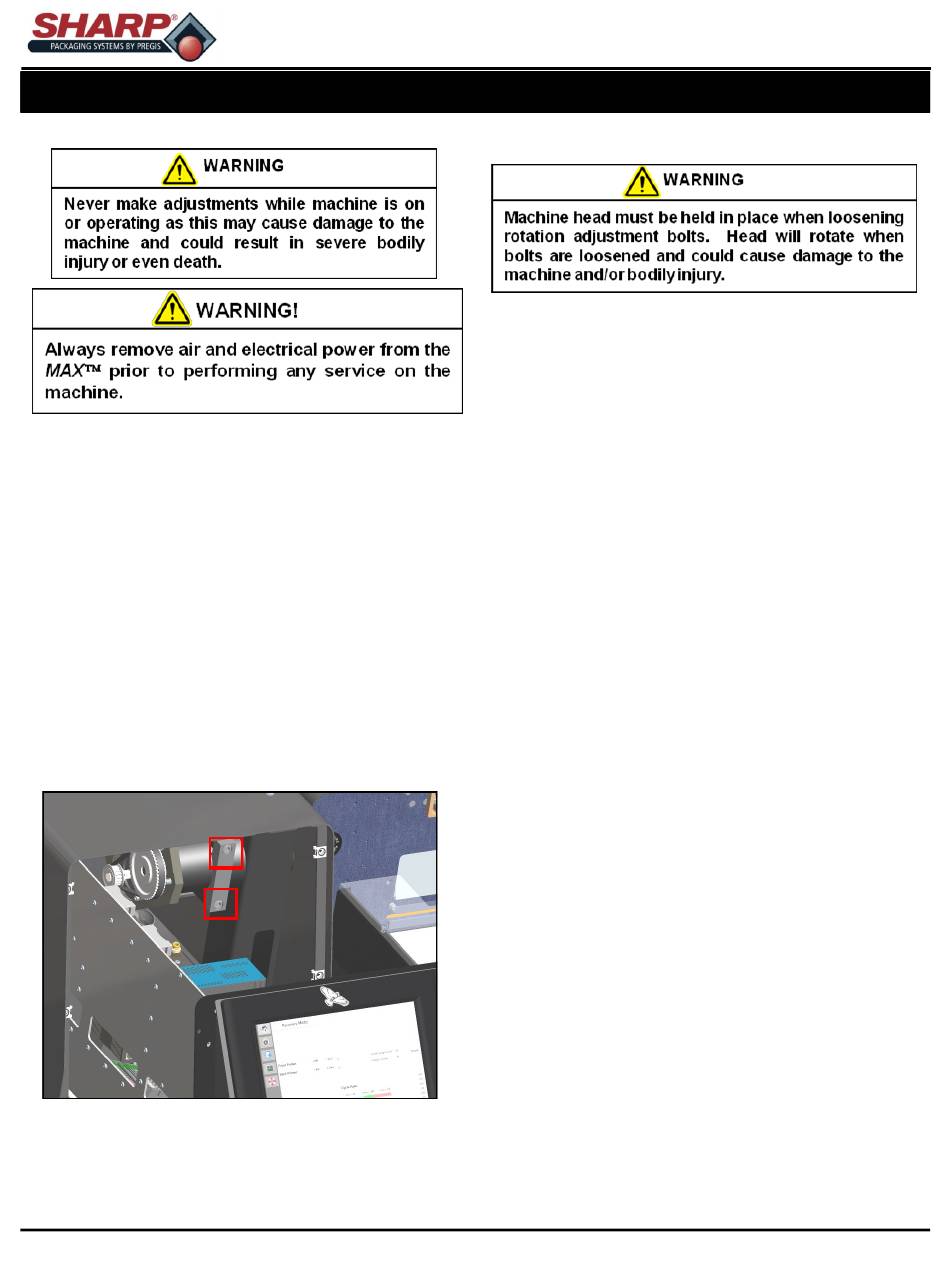

Abb. 2-8A. Kopfdrehungsschrauben.
4.
Lösen Sie die Einstellschrauben um ca. 1/2 bis 3/4
Drehung.
MAX™ Bedienerhandbuch
ABSCHNITT 2 – EINRICHTUNG UND
EINSTELLUNGEN – KOPFDREHUNG
©
5.
Drehen Sie die Maschine in den gewünschten Winkel.
6.
Ziehen Sie die Drehungsschrauben mit einem An-
zugsmoment von 15 ft-lbs fest.
7.
Schließen Sie das Bedienfeld und sichern Sie die
Vierteldrehungsschrauben.
2-8
Übersetzung des englischen Originals
