ABSCHNITT 4 – HMI-
BILDSCHIRM AUFTRAGSEINRICHTUNG

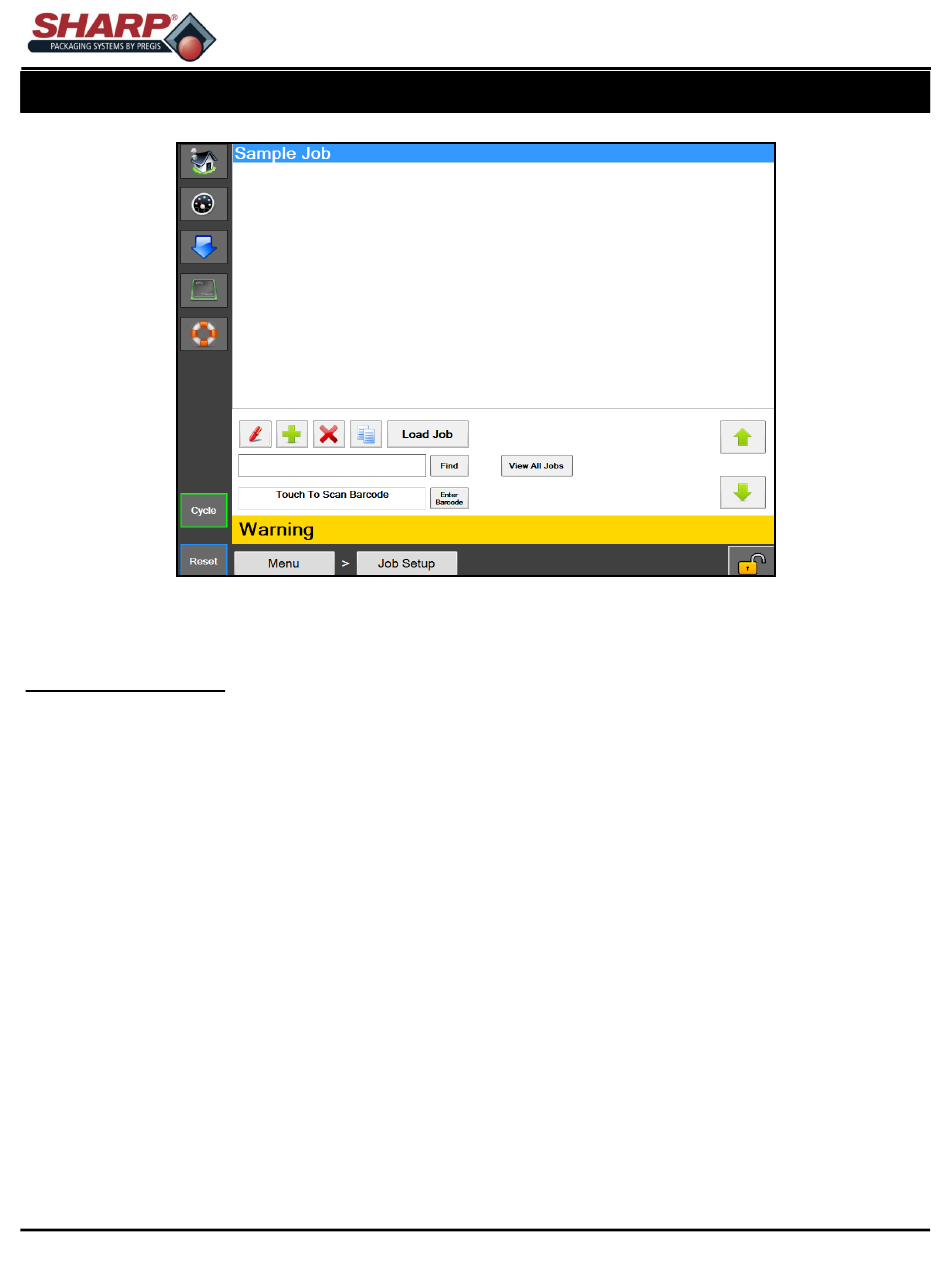

Abb. 4-4A. Bildschirm Auftragseinrichtung.
AUFTRAGSEINRICHTUNG
Allgemeine Beschreibung
Auf dem Bildschirm Auftragseinrichtung werden die vordefinierten Aufträge der Maschine verwaltet.
Mindestsicherheitsstufe für den Zugriff: Mittel
Beschreibung der Schaltflächen/Beschriftungsfelder:
Stift-Schaltfläche – Mit dieser Schaltfläche werden die Daten des ausgewählten Auftrags in der Liste angezeigt.
Plus-Schaltfläche – Hiermit wird ein neuer Auftrag mit Standardeinstellungen hinzugefügt.
X-Schaltfläche – Hiermit wird der ausgewählte Auftrag in der Liste gelöscht.
Schaltfläche mit zwei Blatt Papier – Hiermit wird eine Kopie des ausgewählten Auftrags in der Liste angefertigt.
Auftrag laden – Hiermit werden alle Einstellungen für den Auftrag an die SPS und, wenn die Druckeroption aktiviert ist, das
dem Auftrag zugewiesene Etikett an den Drucker gesendet.
Suchen – Hiermit werden alle Aufträge gesucht, die mit dem im Suchfeld eingegebenen Text beginnen.
Alle Aufträge anzeigen – Hiermit werden alle in der Maschine gespeicherten Aufträge angezeigt.
Zum Barcodescannen berühren – Hierdurch wird das Feld aktiviert, so dass der Bediener einen Barcode scannen kann. Das
System prüft alle gespeicherten Aufträge auf einen EZ-Abrufwert, der mit dem gescannten Barcodewert übereinstimmt.
Wenn eine Übereinstimmung gefunden wird, wird der entsprechende Auftrag geladen.
Barcode eingeben – Dies ermöglicht die manuelle Eingabe eines Barcodes, um einen Auftrag mit einem übereinstim-
menden EZ-Abrufwert zu suchen. Das System lädt dann den entsprechenden Auftrag.
©
MAX™ Bedienerhandbuch
Übersetzung des englischen Originals
4-4
