Auf dem Touchscreen werden alle Einstellungsinformatio-
nen sowie Maschinendiagnose und Fehlermeldungen an-
gezeigt.
•
Manuelle Bewegungsschaltflächen in den Service-
bildschirmen geben über Text und Farbe Hinweise
zum Zustand des Geräts.
•
Hilfebildschirme zeigen Einstellungsbereich und
Standardeinstellungen.
•
Kritische Fehlermeldungen haben einen roten Hin-
tergrund und erfordern, dass der Bediener das
Problem manuell löst und Reset drückt.
•
Hinweismeldungen haben einen gelben Hinter-
grund und erfordern keinerlei Eingreifen des Be-
dieners.
LINKE MENÜLEISTE
Die linke Menüleiste wird immer auf der linken Seite des
Touchscreens angezeigt, wenn das HMI-Programm läuft.
Haus-Schaltfläche: Drücken Sie diese Schaltfläche, um
den Startbildschirm anzuzeigen.
Tachometer-Schaltfläche: Drücken Sie diese Schaltfläche,
um den Bildschirm Übersicht anzuzeigen.
Abwärtspfeil: Drücken Sie diese Schaltfläche, um den
Bildschirm Auftragsdaten anzuzeigen.
CPU-Chip: Drücken Sie diese Schaltfläche, um den
Bildschirm SPS-Einstellungen anzuzeigen.
Rettungsring: Drücken Sie diese Schaltfläche, um den
Hilfebildschirm anzuzeigen.
Start: Drücken Sie diese Schaltfläche, um die Beutel-
maschine zu starten.
Stopp: Drücken Sie diese Schaltfläche, um die Beutel-
maschine im Füllmaschinen- oder automatischen Modus zu
stoppen.
Reset: Drücken Sie diese Schaltfläche, um Fehler
zurückzusetzen.
MAX™ Bedienerhandbuch
TOUCHSCREEN
©
ABSCHNITT 3 – BEDIENUNG

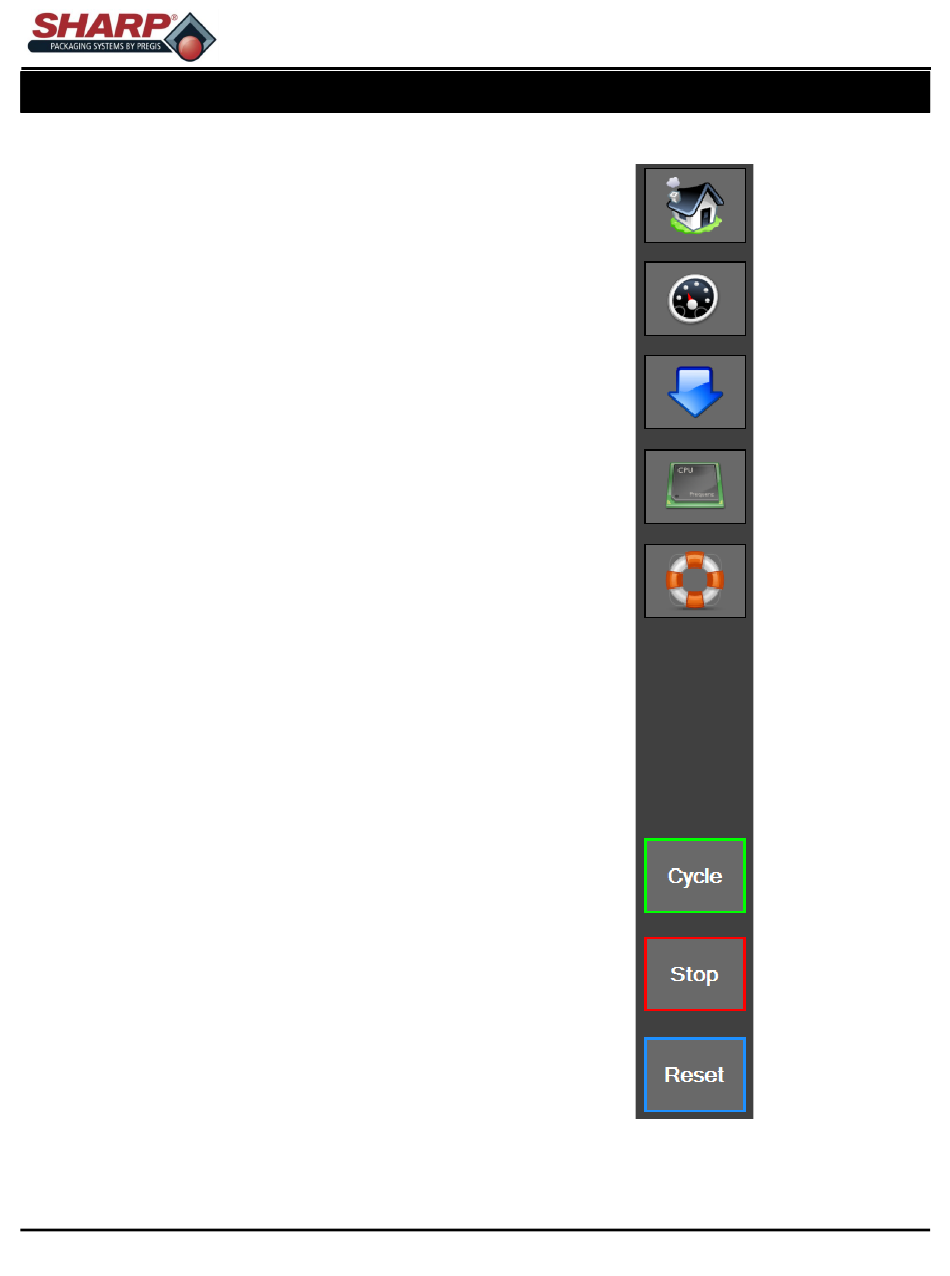

Abb. 3-1A. Linke Menüleiste.
Übersetzung des englischen Originals
3-1
