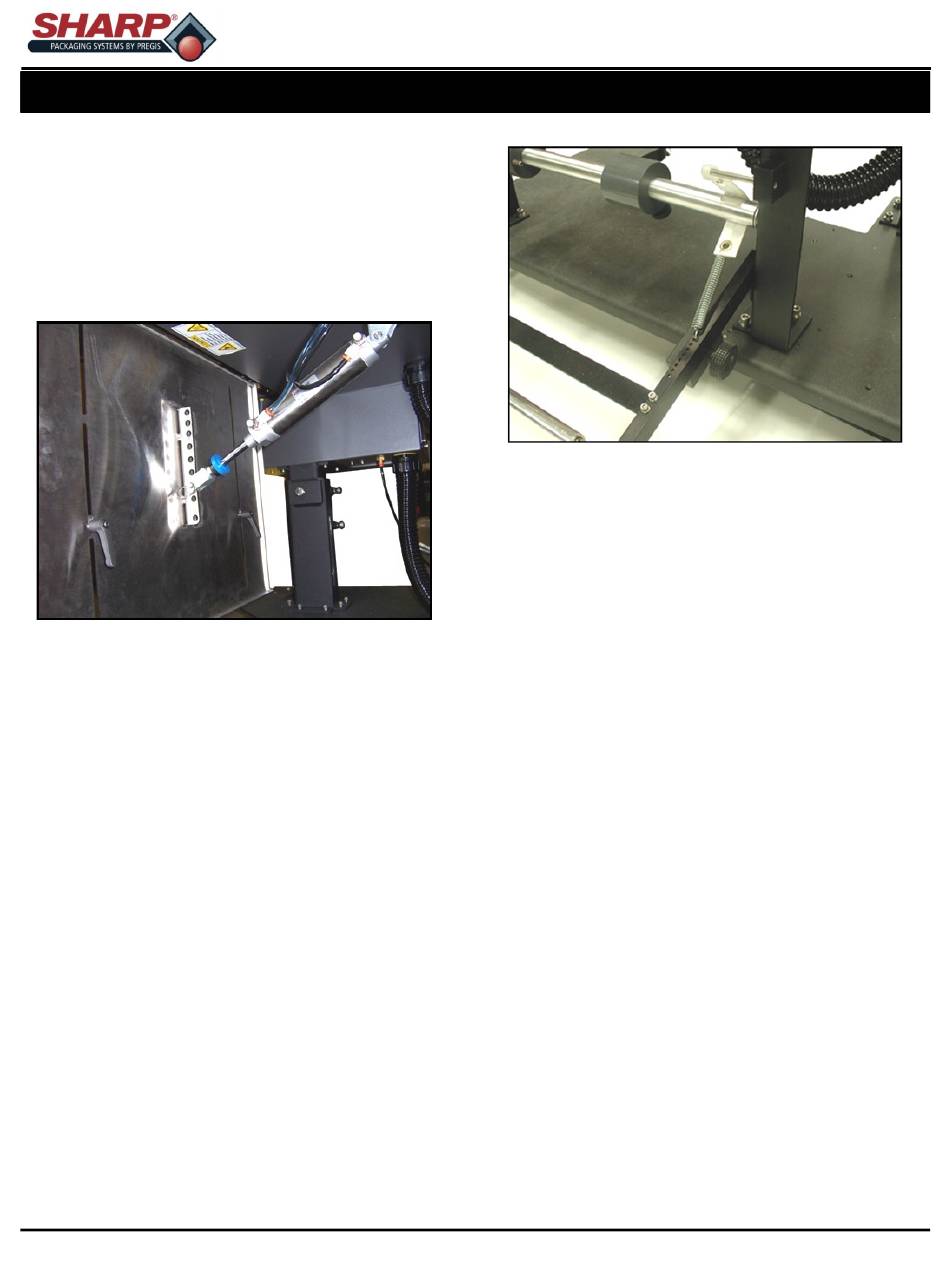

Abb. 2-9A. Einstellung von Ladeplatte und -fach.
EINSTELLUNG DER LADEPLATTE
Die Ladeplatte kann in verschiedenen Winkeln eingestellt
werden.
1.
Entfernen Sie den Stift, mit dem der Luftzylinder an der
Ladeplatte befestigt ist. Abb. 2-9A.
2.
Bewegen Sie die Ladeplatte in die gewünschte Position
und stecken Sie den Stift wieder ein.
EINSTELLUNG DES LADEFACHS
Das Ladefach kann nach oben und unten bewegt werden,
um Beutel verschiedener Größe aufzunehmen.
1.
Lösen Sie die beiden Hebelschlösser des Ladefachs an
der Rückseite der Ladeplatte. Abb. 2-9A.
2.
Bewegen Sie das Ladefach in die neue Position und
halten Sie es dabei gerade.
3.
Schließen Sie die Hebelschlösser des Ladefachs.
EINSTELLUNG DES BREMSBANDS – Standardabwicklung
Wenn der Tänzerarm seine obere Endlage erreicht,
bewegen Sie die Feder in ein näher am Drehpunkt befind-
liches Loch. Wenn sich die Beutelrolle nach dem Betrieb
weiterhin dreht, bewegen Sie die Feder in ein weiter vom
Drehpunkt entferntes Loch.
MAX™ Bedienerhandbuch
ABSCHNITT 2 – EINRICHTUNG UND
EINSTELLUNGEN
©
Abb. 2-9B. Abwicklungseinstellungen.
1.
Heben Sie den Tänzerarm an, um die Feder zu
entspannen. Abb. 2-9B.
2.
Ziehen Sie die Feder aus dem Tänzerarm heraus.
3.
Bewegen Sie die Feder in die neue Position.
4.
Lassen Sie den Tänzerarm los.
EINSTELLUNG DES TÄNZERGEWICHTS –
Standardabwicklung
Das Tänzergewicht dient zur Feineinstellung des Brems-
bands. Je weiter außen auf dem Tänzerarm sich das
Gewicht befindet, desto mehr Zugspannung kommt auf die
Bahn.
1.
Drehen Sie den Feststellknopf des Tänzergewichts
gegen den Uhrzeigersinn, um das Gewicht zu lösen.
Abb. 2-9B.
2.
Bewegen Sie das Gewicht in die neue Position.
3.
Drehen Sie den Feststellknopf des Tänzergewichts im
Uhrzeigersinn, um das Gewicht zu verriegeln.
EINSTELLUNG DES LUFTDRUCKREGLERS
Stellen Sie den Luftdruckregler so ein, dass der am Druck-
messer angezeigte Druck 80 PSI beträgt.
1.
Schließen Sie die Luftzufuhr am Druckregler an.
2.
Heben Sie die Kappe auf dem Druckregler an.
3.
Drehen Sie die Kappe im Uhrzeigersinn, um den Druck
zu erhöhen, und gegen den Uhrzeigersinn, um den
Druck zu senken.
4.
Drücken Sie die Kappe nach unten, damit sie einrastet.
2-9
