ABSCHNITT 4 – HMI-
BILDSCHIRM ADMIN

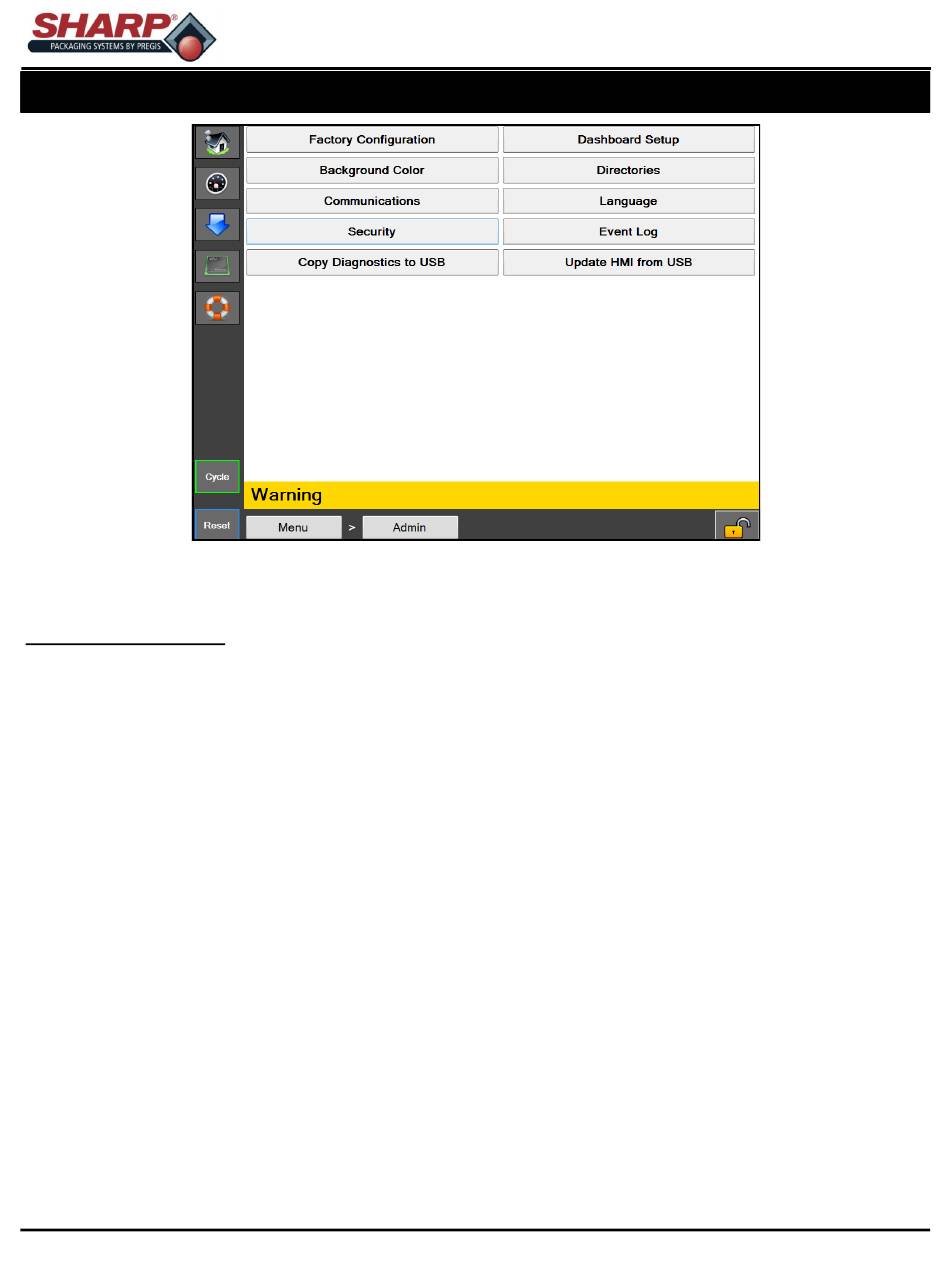

Abb. 4-7A. Bildschirm Admin.
BILDSCHIRM ADMIN
Allgemeine Beschreibung
Der Bildschirm Admin ist eine Sammlung administrativer Funktionen für die Einrichtung der HMI und Überwachung der Leis-
tung der Beutelmaschine.
Mindestsicherheitsstufe für den Zugriff: Keine Sicherheit
Beschreibung der Schaltflächen/Beschriftungsfelder:
Werkskonfiguration – Dieser Bildschirm dient zur werkseitigen Konfiguration der erworbenen Optionen.
Hintergrundfarbe – Hiermit wird die Hintergrundfarbe der HMI geändert.
Kommunikation – Hiermit wird der Bildschirm Kommunikation geöffnet, der zur Einrichtung der IP-
Kommunikationseinstellungen für die SPS und den Drucker dient.
Sicherheit – Hiermit wird der Bildschirm Sicherheit geöffnet, der zur Festlegung von Passwörtern für die Sicherheitsstufen
dient.
Diagnose auf USB kopieren – Hiermit werden das Ereignisprotokoll und die xml-Datei mit den Maschineneinstellungen in
einen Ordner „Diagnose" auf einem angeschlossenen USB-Speicherstick kopiert. Dies ist eine Möglichkeit, Diagnoseinfor-
mationen von der Maschine zu exportieren.
Übersichtseinrichtung – Hiermit wird der Bildschirm Übersichtseinrichtung geöffnet, der zur Einrichtung der kunden-
spezifischen Übersicht dient.
Verzeichnisse – Hiermit wird der Bildschirm Verzeichnisse zum Einrichten von Speicherorten und Datenbankverb-
indungseinstellungen geöffnet.
Sprache – Hiermit wird der Bildschirm Sprache zum Einstellen der für die HMI verwendeten Sprache geöffnet.
Ereignisprotokoll – Hiermit wird der Bildschirm Ereignisprotokoll geöffnet, der den Benutzern das Anzeigen von Sys-
temereignissen ermöglicht.
©
MAX™ Bedienerhandbuch
Übersetzung des englischen Originals
4-7
