ABSCHNITT 4 – HMI-
BILDSCHIRM AUFTRAGSDATEN

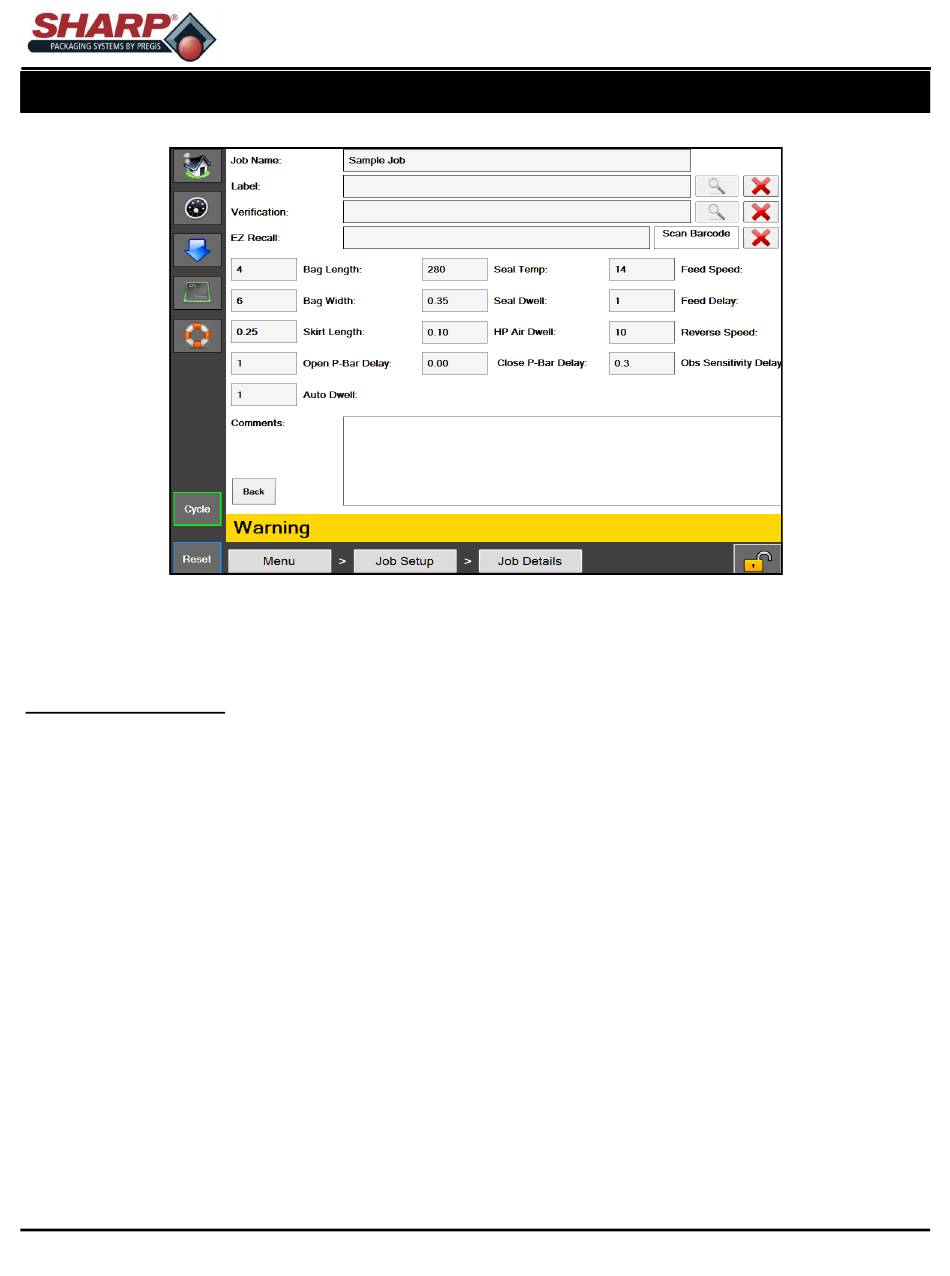

Abb. 4-5A. Bildschirm Auftragsdaten.
AUFTRAGSDATEN
Allgemeine Beschreibung
Der Bildschirm Auftragsdaten zeigt die Daten eines Auftrags an und ermöglicht ihre Bearbeitung.
Mindestsicherheitsstufe für den Zugriff: Mittel
Beschreibung der Schaltflächen/Beschriftungsfelder:
Auftragsname – Der Name für einen Auftrag. Dieser Name wird zum Abrufen des Auftrags verwendet.
Etikett – Dies ist der Name des dem Auftrag zugewiesenen Etiketts, das an den Drucker gesendet wird, wenn die Druckerop-
tion aktiviert ist und ein Auftrag geladen wird.
Lupenschaltfläche bei Etikett – Wenn das ausgewählte Etikett mit Codesoft erstellt wurde, dann kann diese Schaltfläche
gedrückt werden, um eine Vorschau des Etiketts anzuzeigen.
Prüfung – Ein Bild, dass einem Auftrag zwecks Auftragsprüfung zugewiesen wird. Dieses Bild wird dem Bediener beim Lad-
en dieses Auftrags angezeigt.
Lupenschaltfläche bei Prüfung – Wenn ein Prüfbild ausgewählt wurde, wird mit dieser Schaltfläche eine Vorschau des aus-
gewählten Bildes angezeigt.
EZ-Abruf – Dieser Barcodewert kann zum Abrufen des Auftrags verwendet werden. Im Bildschirm Auftragseinrichtung kann
der Benutzer einen Barcode scannen, um einen Auftrag zu suchen und zu laden. Der gescannte Barcode wird mit dem Wert
in diesem Feld EZ-Abruf verglichen, und wenn eine Übereinstimmung gefunden wird, dann wird der Auftrag mit diesem EZ-
Abrufwert automatisch geladen.
Barcode scannen –
Ein EZ-Abrufwert kann automatisch eingegeben werden, indem diese Schaltfläche gedrückt wird, um sie zu aktiv-
ieren, und dann der Barcode gescannt wird, der diesem Auftrag zugewiesen werden soll.
©
MAX™ Bedienerhandbuch
Übersetzung des englischen Originals
4-5
