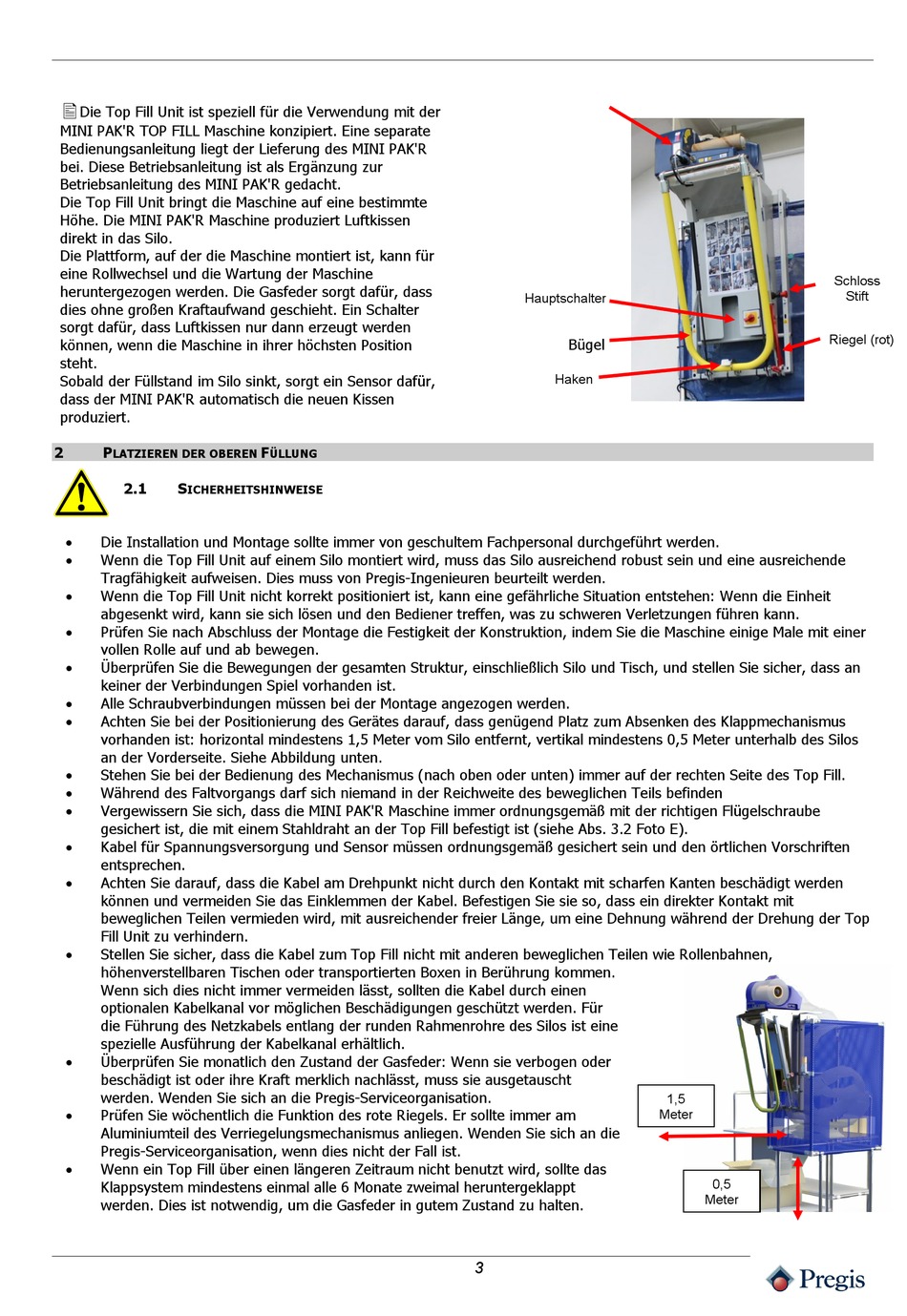

Die Top Fill Unit ist speziell für die Verwendung mit der
MINI PAK'R TOP FILL Maschine konzipiert. Eine separate
Bedienungsanleitung liegt der Lieferung des MINI PAK'R
bei. Diese Betriebsanleitung ist als Ergänzung zur
Betriebsanleitung des MINI PAK'R gedacht.
Die Top Fill Unit bringt die Maschine auf eine bestimmte
Höhe. Die MINI PAK'R Maschine produziert Luftkissen
direkt in das Silo.
Die Plattform, auf der die Maschine montiert ist, kann für
eine Rollwechsel und die Wartung der Maschine
heruntergezogen werden. Die Gasfeder sorgt dafür, dass
dies ohne großen Kraftaufwand geschieht. Ein Schalter
sorgt dafür, dass Luftkissen nur dann erzeugt werden
können, wenn die Maschine in ihrer höchsten Position
steht.
Sobald der Füllstand im Silo sinkt, sorgt ein Sensor dafür,
dass der MINI PAK'R automatisch die neuen Kissen
produziert.
2
P
LATZIEREN DER OBEREN
2.1
S
ICHERHEITSHINWEISE
•
Die Installation und Montage sollte immer von geschultem Fachpersonal durchgeführt werden.
Wenn die Top Fill Unit auf einem Silo montiert wird, muss das Silo ausreichend robust sein und eine ausreichende
•
Tragfähigkeit aufweisen. Dies muss von Pregis-Ingenieuren beurteilt werden.
Wenn die Top Fill Unit nicht korrekt positioniert ist, kann eine gefährliche Situation entstehen: Wenn die Einheit
•
abgesenkt wird, kann sie sich lösen und den Bediener treffen, was zu schweren Verletzungen führen kann.
•
Prüfen Sie nach Abschluss der Montage die Festigkeit der Konstruktion, indem Sie die Maschine einige Male mit einer
vollen Rolle auf und ab bewegen.
•
Überprüfen Sie die Bewegungen der gesamten Struktur, einschließlich Silo und Tisch, und stellen Sie sicher, dass an
keiner der Verbindungen Spiel vorhanden ist.
•
Alle Schraubverbindungen müssen bei der Montage angezogen werden.
Achten Sie bei der Positionierung des Gerätes darauf, dass genügend Platz zum Absenken des Klappmechanismus
•
vorhanden ist: horizontal mindestens 1,5 Meter vom Silo entfernt, vertikal mindestens 0,5 Meter unterhalb des Silos
an der Vorderseite. Siehe Abbildung unten.
•
Stehen Sie bei der Bedienung des Mechanismus (nach oben oder unten) immer auf der rechten Seite des Top Fill.
•
Während des Faltvorgangs darf sich niemand in der Reichweite des beweglichen Teils befinden
•
Vergewissern Sie sich, dass die MINI PAK'R Maschine immer ordnungsgemäß mit der richtigen Flügelschraube
gesichert ist, die mit einem Stahldraht an der Top Fill befestigt ist (siehe Abs. 3.2 Foto E).
•
Kabel für Spannungsversorgung und Sensor müssen ordnungsgemäß gesichert sein und den örtlichen Vorschriften
entsprechen.
Achten Sie darauf, dass die Kabel am Drehpunkt nicht durch den Kontakt mit scharfen Kanten beschädigt werden
•
können und vermeiden Sie das Einklemmen der Kabel. Befestigen Sie sie so, dass ein direkter Kontakt mit
beweglichen Teilen vermieden wird, mit ausreichender freier Länge, um eine Dehnung während der Drehung der Top
Fill Unit zu verhindern.
•
Stellen Sie sicher, dass die Kabel zum Top Fill nicht mit anderen beweglichen Teilen wie Rollenbahnen,
höhenverstellbaren Tischen oder transportierten Boxen in Berührung kommen.
Wenn sich dies nicht immer vermeiden lässt, sollten die Kabel durch einen
optionalen Kabelkanal vor möglichen Beschädigungen geschützt werden. Für
die Führung des Netzkabels entlang der runden Rahmenrohre des Silos ist eine
spezielle Ausführung der Kabelkanal erhältlich.
•
Überprüfen Sie monatlich den Zustand der Gasfeder: Wenn sie verbogen oder
beschädigt ist oder ihre Kraft merklich nachlässt, muss sie ausgetauscht
werden. Wenden Sie sich an die Pregis-Serviceorganisation.
Prüfen Sie wöchentlich die Funktion des rote Riegels. Er sollte immer am
•
Aluminiumteil des Verriegelungsmechanismus anliegen. Wenden Sie sich an die
Pregis-Serviceorganisation, wenn dies nicht der Fall ist.
Wenn ein Top Fill über einen längeren Zeitraum nicht benutzt wird, sollte das
•
Klappsystem mindestens einmal alle 6 Monate zweimal heruntergeklappt
werden. Dies ist notwendig, um die Gasfeder in gutem Zustand zu halten.
F
ÜLLUNG
Hauptschalter
Bügel
Haken
3
Riegel (rot)
1,5
Meter
0,5
Meter
Schloss
Stift
