ABSCHNITT 4 – HMI-
BILDSCHIRM SERVICE

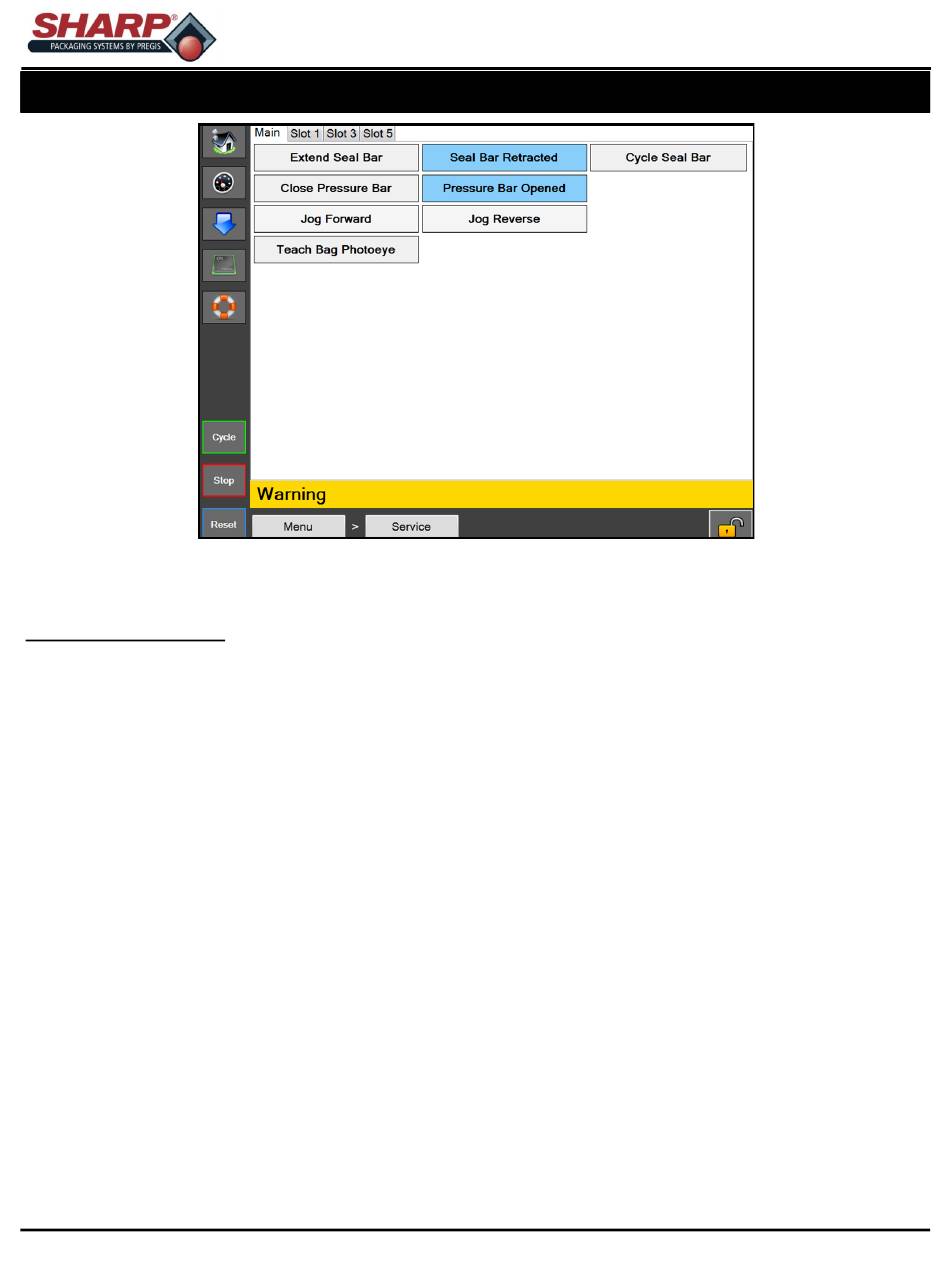

Abb. 4-26A. Bildschirm Service.
BILDSCHIRM SERVICE
Allgemeine Beschreibung
Der Bildschirm Service ermöglicht die manuelle Steuerung der wichtigsten Bauteile der Maschine. Dieser Bildschirm kann bei
der Fehlersuche an der Maschine verwendet werden.
Mindestsicherheitsstufe für den Zugriff: Keine Sicherheit
Beschreibung der Schaltflächen/Beschriftungsfelder:
Haupt
Schweißbalken ausfahren – Hiermit wird der Schweißbalken ausgefahren. Wenn der Sensor Schweißbalken ausgefahren
aktiviert wird, zeigt die Schaltfläche Schweißbalken ausgefahren an.
Schweißbalken einfahren – Hiermit wird der Schweißbalken eingefahren. Wenn der Sensor Schweißbalken eingefahren
aktiviert wird, zeigt die Schaltfläche Schweißbalken eingefahren an.
Schweißbalken takten – Hiermit wird der Schweißbalken ausgefahren und anschließend eingefahren.
Drucksteg schließen – Hiermit wird der Drucksteg geschlossen. Wenn der Sensor Drucksteg geschlossen aktiviert wird,
zeigt die Schaltfläche Drucksteg geschlossen an.
Drucksteg öffnen – Hiermit wird der Drucksteg geöffnet. Wenn der Sensor Drucksteg geöffnet aktiviert wird, zeigt die
Schaltfläche Drucksteg geöffnet an.
Tippb. Bahn vorwärts – Hiermit wird die Bahn vorwärts bewegt.
Tippb. Bahn rückwärts – Hiermit wird die Bahn rückwärts bewegt.
Beutelfotozelle teachen – Es sollte sich keine Folie zwischen Fotozelle und Reflektor befinden. Durch Drücken dieser
Schaltfläche wird die Fotozelle geteacht. Die Schaltfläche zeigt 3 Sekunden lang Beutelfotozelle wird geteacht an.
©
MAX™ Bedienerhandbuch
Übersetzung des englischen Originals
4-26
