ABSCHNITT 4 – HMI-
BILDSCHIRM MASCHINENOPTIONEN –

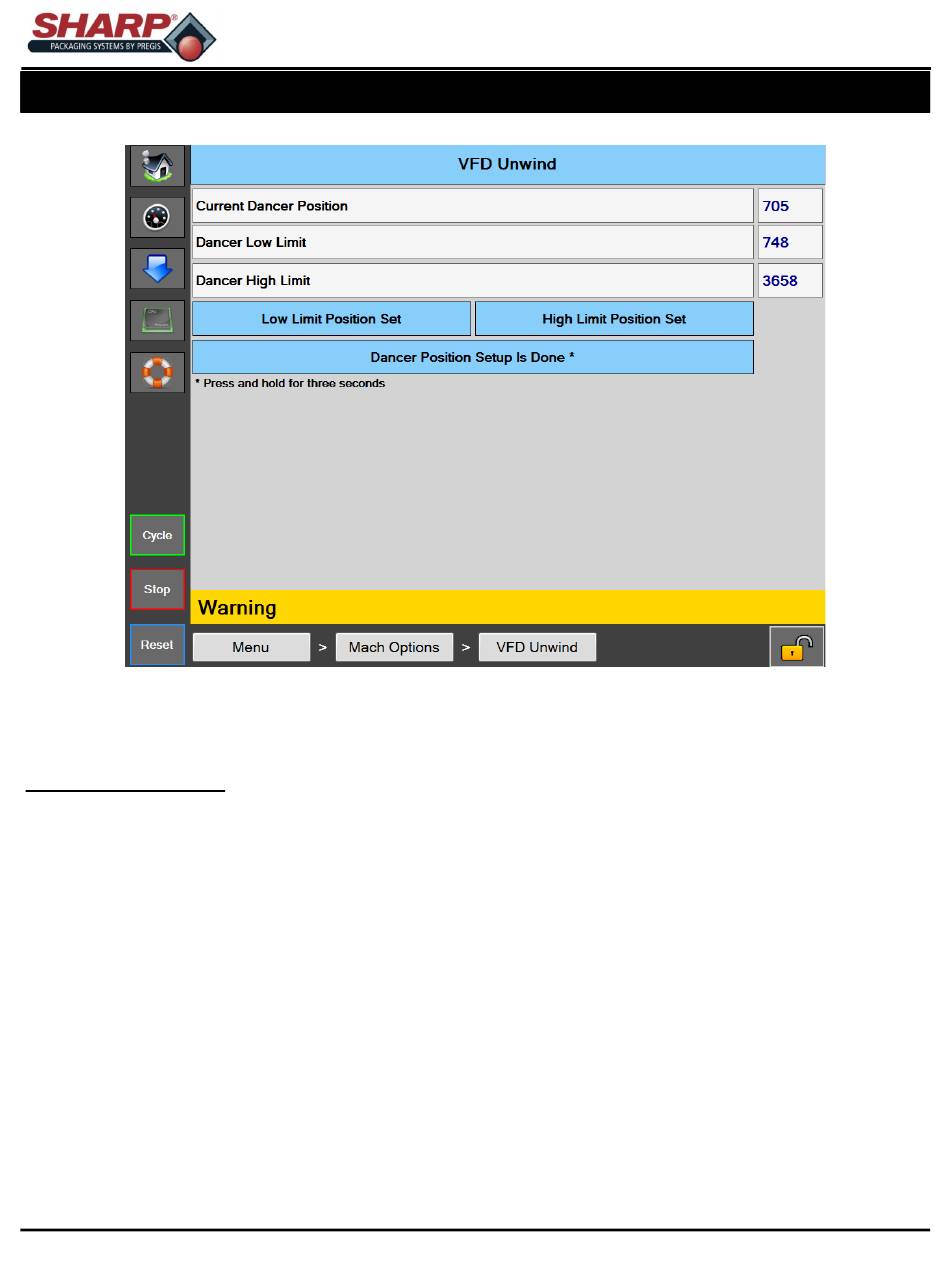

Abb. 4-25A. Bildschirm VFD-Abwicklung
BILDSCHIRM VFD-Abwicklung
Allgemeine Beschreibung
Der Optionsbildschirm VFD-Abwicklung dient zur Einrichtung der Tänzerrückmeldungspositionen.
Mindestsicherheitsstufe für den Zugriff: Mittel
Beschreibung der Schaltflächen/Beschriftungsfelder:
VFD-Abwicklung – Diese Schaltfläche wird von der SPS automatisch eingeschaltet und kann nicht ausgeschaltet werden,
wenn in der Werkskonfiguration eine VFD-Abwicklung aktiviert ist.
Aktuelle Tänzerzählung – Dies ist eine Echtzeit-Zahlenanzeige der unverarbeiteten analogen Zählung des Tänzerposi-
tionssensors.
Untere Tänzerposition – Dies ist der Zahlenwert, der beim Drücken der Schaltfläche Untere Position einstellen erfasst
wurde.
Tänzer Obere Grenzosition – Dies ist der Zahlenwert, der beim Drücken der Schaltfläche Obere Grenzposition einstellen
erfasst wurde.
Untere Tänzerposition einstellen – Durch Drücken dieser Schaltfläche im Einrichtungsmodus wird die untere Position
erfasst und gespeichert.
Obere Tänzergrenze einstellen – Durch Drücken dieser Schaltfläche im Einrichtungsmodus wird die obere Be-
triebsgrenzposition erfasst und gespeichert.
Tänzerpositionen einrichten – Halten Sie diese Schaltfläche 3 Sekunden lang gedrückt, um den Tänzereinrichtungsmodus
©
MAX™ Bedienerhandbuch
4-25
Übersetzung des englischen Originals
