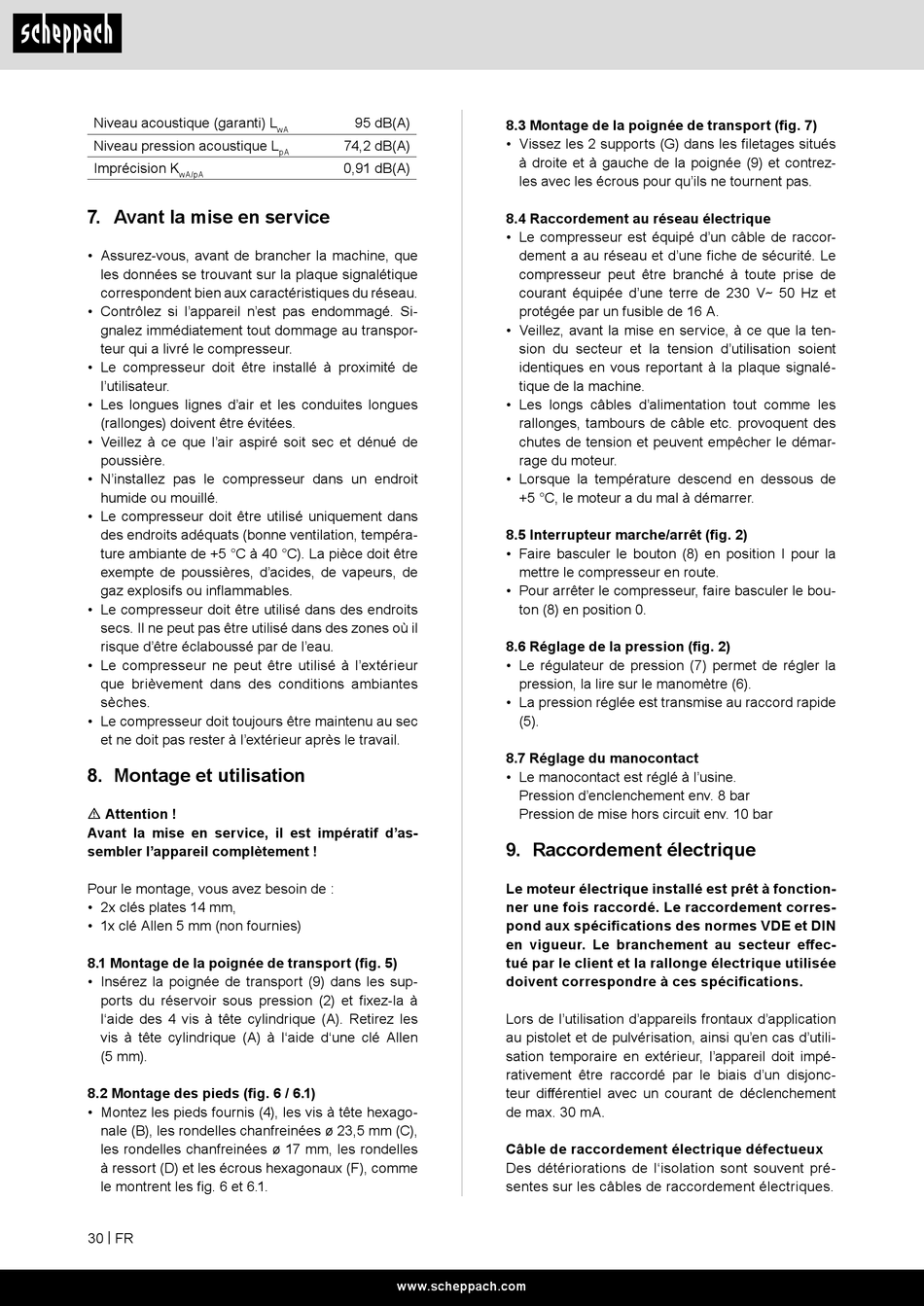

Niveau acoustique (garanti) L
Niveau pression acoustique L
Imprécision K
wA/pA

7. Avant la mise en service

• Assurez-vous, avant de brancher la machine, que
les données se trouvant sur la plaque signalétique
correspondent bien aux caractéristiques du réseau.
• Contrôlez si l'appareil n'est pas endommagé. Si-
gnalez immédiatement tout dommage au transpor-
teur qui a livré le compresseur.
• Le compresseur doit être installé à proximité de
l'utilisateur.
• Les longues lignes d'air et les conduites longues
(rallonges) doivent être évitées.
• Veillez à ce que l'air aspiré soit sec et dénué de
poussière.
• N'installez pas le compresseur dans un endroit
humide ou mouillé.
• Le compresseur doit être utilisé uniquement dans
des endroits adéquats (bonne ventilation, tempéra-
ture ambiante de +5 °C à 40 °C). La pièce doit être
exempte de poussières, d'acides, de vapeurs, de
gaz explosifs ou inflammables.
• Le compresseur doit être utilisé dans des endroits
secs. Il ne peut pas être utilisé dans des zones où il
risque d'être éclaboussé par de l'eau.
• Le compresseur ne peut être utilisé à l'extérieur
que brièvement dans des conditions ambiantes
sèches.
• Le compresseur doit toujours être maintenu au sec
et ne doit pas rester à l'extérieur après le travail.

8. Montage et utilisation

m Attention !
Avant la mise en service, il est impératif d'as-
sembler l'appareil complètement !
Pour le montage, vous avez besoin de :
• 2x clés plates 14 mm,
• 1x clé Allen 5 mm (non fournies)
8.1 Montage de la poignée de transport (fig. 5)
• Insérez la poignée de transport (9) dans les sup-
ports du réservoir sous pression (2) et fixez-la à
l'aide des 4 vis à tête cylindrique (A). Retirez les
vis à tête cylindrique (A) à l'aide d'une clé Allen
(5 mm).
8.2 Montage des pieds (fig. 6 / 6.1)
• Montez les pieds fournis (4), les vis à tête hexago-
nale (B), les rondelles chanfreinées ø 23,5 mm (C),
les rondelles chanfreinées ø 17 mm, les rondelles
à ressort (D) et les écrous hexagonaux (F), comme
le montrent les fig. 6 et 6.1.
30 | FR
95 dB(A)
wA
74,2 dB(A)
pA
0,91 dB(A)
www.scheppach.com
8.3 Montage de la poignée de transport (fig. 7)
• Vissez les 2 supports (G) dans les filetages situés
à droite et à gauche de la poignée (9) et contrez-
les avec les écrous pour qu'ils ne tournent pas.
8.4 Raccordement au réseau électrique
• Le compresseur est équipé d'un câble de raccor-
dement a au réseau et d'une fiche de sécurité. Le
compresseur peut être branché à toute prise de
courant équipée d'une terre de 230 V∼ 50 Hz et
protégée par un fusible de 16 A.
• Veillez, avant la mise en service, à ce que la ten-
sion du secteur et la tension d'utilisation soient
identiques en vous reportant à la plaque signalé-
tique de la machine.
• Les longs câbles d'alimentation tout comme les
rallonges, tambours de câble etc. provoquent des
chutes de tension et peuvent empêcher le démar-
rage du moteur.
• Lorsque la température descend en dessous de
+5 °C, le moteur a du mal à démarrer.
8.5 Interrupteur marche/arrêt (fig. 2)
• Faire basculer le bouton (8) en position I pour la
mettre le compresseur en route.
• Pour arrêter le compresseur, faire basculer le bou-
ton (8) en position 0.
8.6 Réglage de la pression (fig. 2)
• Le régulateur de pression (7) permet de régler la
pression, la lire sur le manomètre (6).
• La pression réglée est transmise au raccord rapide
(5).
8.7 Réglage du manocontact
• Le manocontact est réglé à l'usine.
Pression d'enclenchement env. 8 bar
Pression de mise hors circuit env. 10 bar
9. Raccordement électrique
Le moteur électrique installé est prêt à fonction-
ner une fois raccordé. Le raccordement corres-
pond aux spécifications des normes VDE et DIN
en vigueur. Le branchement au secteur effec-
tué par le client et la rallonge électrique utilisée
doivent correspondre à ces spécifications.
Lors de l'utilisation d'appareils frontaux d'application
au pistolet et de pulvérisation, ainsi qu'en cas d'utili-
sation temporaire en extérieur, l'appareil doit impé-
rativement être raccordé par le biais d'un disjonc-
teur différentiel avec un courant de déclenchement
de max. 30 mA.
Câble de raccordement électrique défectueux
Des détériorations de l'isolation sont souvent pré-
sentes sur les câbles de raccordement électriques.
