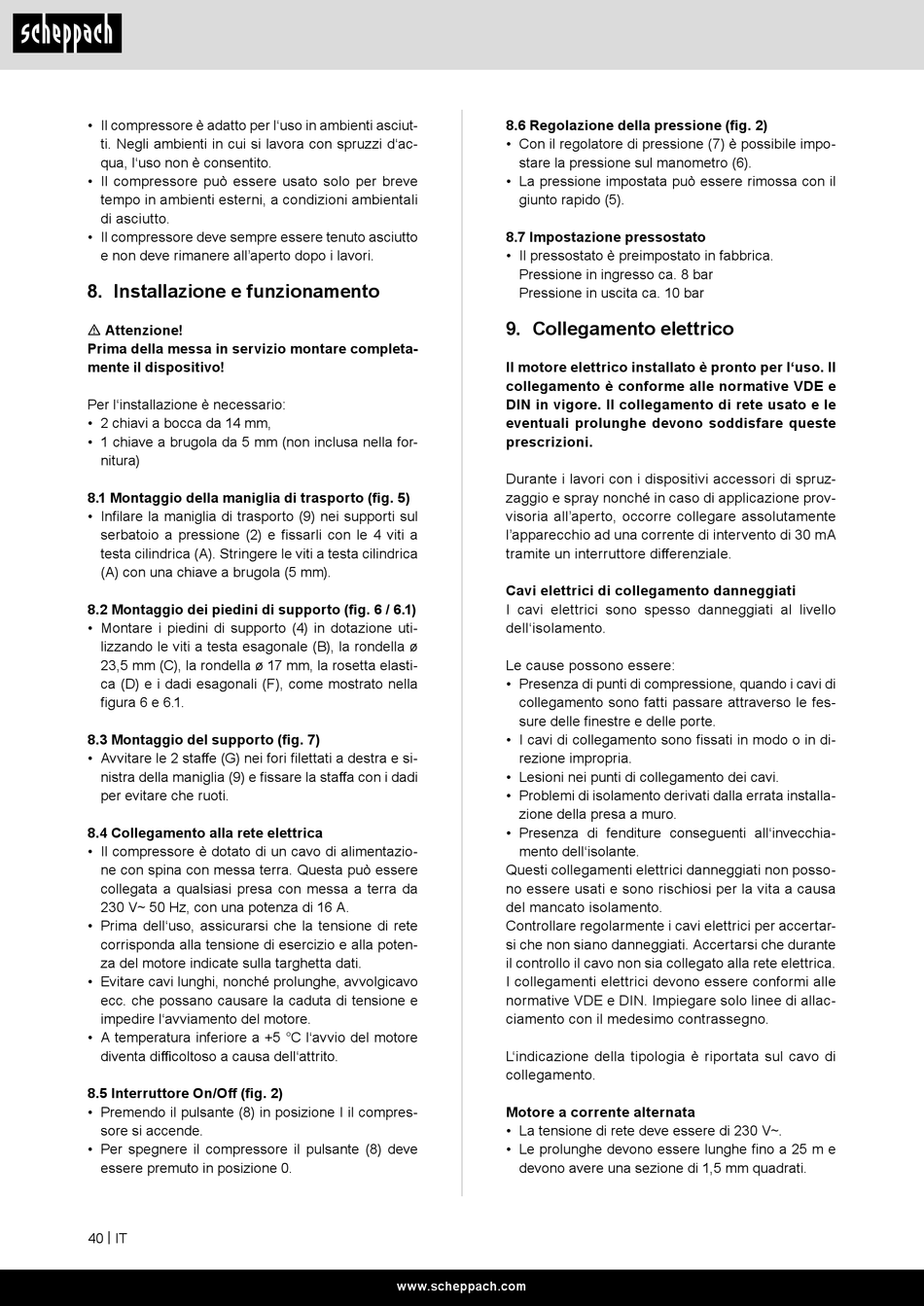

• Il compressore è adatto per l'uso in ambienti asciut-
ti. Negli ambienti in cui si lavora con spruzzi d'ac-
qua, l'uso non è consentito.
• Il compressore può essere usato solo per breve
tempo in ambienti esterni, a condizioni ambientali
di asciutto.
• Il compressore deve sempre essere tenuto asciutto
e non deve rimanere all'aperto dopo i lavori.

8. Installazione e funzionamento

m Attenzione!
Prima della messa in servizio montare completa-
mente il dispositivo!
Per l'installazione è necessario:
• 2 chiavi a bocca da 14 mm,
• 1 chiave a brugola da 5 mm (non inclusa nella for-
nitura)
8.1 Montaggio della maniglia di trasporto (fig. 5)
• Infilare la maniglia di trasporto (9) nei supporti sul
serbatoio a pressione (2) e fissarli con le 4 viti a
testa cilindrica (A). Stringere le viti a testa cilindrica
(A) con una chiave a brugola (5 mm).
8.2 Montaggio dei piedini di supporto (fig. 6 / 6.1)
• Montare i piedini di supporto (4) in dotazione uti-
lizzando le viti a testa esagonale (B), la rondella ø
23,5 mm (C), la rondella ø 17 mm, la rosetta elasti-
ca (D) e i dadi esagonali (F), come mostrato nella
figura 6 e 6.1.
8.3 Montaggio del supporto (fig. 7)
• Avvitare le 2 staffe (G) nei fori filettati a destra e si-
nistra della maniglia (9) e fissare la staffa con i dadi
per evitare che ruoti.
8.4 Collegamento alla rete elettrica
• Il compressore è dotato di un cavo di alimentazio-
ne con spina con messa terra. Questa può essere
collegata a qualsiasi presa con messa a terra da
230 V~ 50 Hz, con una potenza di 16 A.
• Prima dell'uso, assicurarsi che la tensione di rete
corrisponda alla tensione di esercizio e alla poten-
za del motore indicate sulla targhetta dati.
• Evitare cavi lunghi, nonché prolunghe, avvolgicavo
ecc. che possano causare la caduta di tensione e
impedire l'avviamento del motore.
• A temperatura inferiore a +5 °C l'avvio del motore
diventa difficoltoso a causa dell'attrito.
8.5 Interruttore On/Off (fig. 2)
• Premendo il pulsante (8) in posizione I il compres-
sore si accende.
• Per spegnere il compressore il pulsante (8) deve
essere premuto in posizione 0.
40 | IT
8.6 Regolazione della pressione (fig. 2)
• Con il regolatore di pressione (7) è possibile impo-
stare la pressione sul manometro (6).
• La pressione impostata può essere rimossa con il
giunto rapido (5).
8.7 Impostazione pressostato
• Il pressostato è preimpostato in fabbrica.
Pressione in ingresso ca. 8 bar
Pressione in uscita ca. 10 bar

9. Collegamento elettrico

Il motore elettrico installato è pronto per l'uso. Il
collegamento è conforme alle normative VDE e
DIN in vigore. Il collegamento di rete usato e le
eventuali prolunghe devono soddisfare queste
prescrizioni.
Durante i lavori con i dispositivi accessori di spruz-
zaggio e spray nonché in caso di applicazione prov-
visoria all'aperto, occorre collegare assolutamente
l'apparecchio ad una corrente di intervento di 30 mA
tramite un interruttore differenziale.
Cavi elettrici di collegamento danneggiati
I cavi elettrici sono spesso danneggiati al livello
dell'isolamento.
Le cause possono essere:
• Presenza di punti di compressione, quando i cavi di
collegamento sono fatti passare attraverso le fes-
sure delle finestre e delle porte.
• I cavi di collegamento sono fissati in modo o in di-
rezione impropria.
• Lesioni nei punti di collegamento dei cavi.
• Problemi di isolamento derivati dalla errata installa-
zione della presa a muro.
• Presenza di fenditure conseguenti all'invecchia-
mento dell'isolante.
Questi collegamenti elettrici danneggiati non posso-
no essere usati e sono rischiosi per la vita a causa
del mancato isolamento.
Controllare regolarmente i cavi elettrici per accertar-
si che non siano danneggiati. Accertarsi che durante
il controllo il cavo non sia collegato alla rete elettrica.
I collegamenti elettrici devono essere conformi alle
normative VDE e DIN. Impiegare solo linee di allac-
ciamento con il medesimo contrassegno.
L'indicazione della tipologia è riportata sul cavo di
collegamento.
Motore a corrente alternata
• La tensione di rete deve essere di 230 V~.
• Le prolunghe devono essere lunghe fino a 25 m e
devono avere una sezione di 1,5 mm quadrati.
