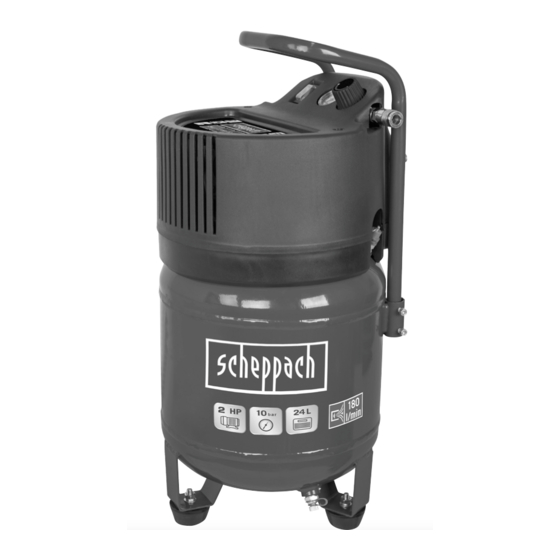

- Seite 1 Art.Nr. 5906117904 AusgabeNr. 5906117852 Rev.Nr. 01/04/2020 HC24V Kompressor Originalbedienungsanleitung Compressor Translation of original instruction manual Compresseur Traduction des instructions d’origine Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 4: Erklärung Der Symbole Auf Dem Gerät
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Warnung vor heißen Teilen Warnung vor elektrischer Spannung Warnung vor automatischem Anlauf 4 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 5: Inhaltsverzeichnis
Vor Inbetriebnahme ....................9 Aufbau und Bedienung ................... 9 Elektrischer Anschluss ................... 10 Reinigung, Wartung, Lagerung und Ersatzteilbestellung ........10 Entsorgung und Wiederverwertung ............... 11 Störungsabhilfe ...................... 12 DE | 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 6: Einleitung
Si cherheitshinweisen und den besonderen Vor- Schwingschleifer, Stabschleifer und Schlagschrau- schriften Ih res Landes sind die für den Betrieb von ber). baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. 6 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 7: Sicherheitshinweise
Bedingungen - Sie arbeiten besser und sicherer im angegebe- erfüllen, um den einwandfreien Betrieb des nen Leistungsbereich. Elektrowerkzeugs zu gewährleisten. DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 8: Zusätzliche Sicherheitshinweise
• Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. be- trieben werden. • Speisen und Getränke nicht im Arbeitsraum aufbe- wahren oder verzehren. Farbdämpfe sind gesund- heitsschädlich. 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Technische Daten
EN ISO 3744 ermittelt. sichern sie die Halter mit den Muttern gegen ver- drehen. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 10: Netzanschluss
• Wir empfehlen, dass Sie das Gerät direkt nach je- • Isolationsschäden durch Herausreißen aus der der Benutzung reinigen. Wandsteckdose, • Risse durch Alterung der Isolation. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 11: Lagerung M Achtung
Bei übermäßiger Funkenbildung lassen Sie die Koh- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. lebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 12: Störungsabhilfe
• Schnellkupplung undicht. • Schnellkupplung überprüfen, ggf. ersetzen. jedoch Werkzeuge • Zu wenig Druck am Druckregler (7) • Druckregler weiter aufdrehen. laufen nicht. eingestellt. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 13: Garantiebedingungen
Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;... -
Seite 14: Explanation Of The Symbols On The Equipment
Wear hearing protection. The impact of noise can cause damage to hearing. Beware of hot parts. Beware of electrical voltage. Beware of automatic start-up. 14 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 15 Attachment and operation ..................19 Electrical connection ....................19 Cleaning, maintenance, storage and ordering replacement parts ......20 Disposal and recycling ................... 21 Troubleshooting ...................... 21 GB | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 16: Introduction
16 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 17: Safety Instructions
There is a risk of electric shock! GB | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 18: Additional Safety Instructions
• Additional protective measures are to be undertak- en if necessary, particularly the wearing of suitable The noise emission values were measured in ac- clothing and masks. cordance with EN ISO 3744. 18 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 19: Before Starting The Equipment
(9), and secure the holder with the nuts against twisting. Such damaged electrical connection cables must not be used and are life-threatening due to the insula- tion damage. GB | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 20: Cleaning, Maintenance, Storage And Ordering Replacement Parts
Do not • Type of machine clean the compressor with water, solvents or the • Article number of the machine like. 20 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 21: Service Information
• Insufficient pressure set on the pressure • Increase the set pressure with the pressure regulator (7). regulator. GB | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 22: Légende Des Symboles Figurant Sur L'appareil
Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité, et respectez-les ! Portez une protection auditive. L’exposition au bruit peut entraîner une perte d’audition. Attention aux pièces brûlantes Attention à la tension électrique Attention au démarrage automatique 22 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 23 Montage et utilisation ..................... 27 Raccordement électrique ..................28 Nettoyage, maintenance, stockage et commande de pièces de rechange ... 28 Mise au rebut et recyclage ..................29 Dépannage ......................30 FR | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 24: Introduction
(par exemple : pistolets de gonflage des pneus, autorisées à travailler avec la machine. L‘âge mini- soufflettes à air comprimé et pistolets de peinture). mum requis doit être respecté. 24 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 25: Consignes De Sécurité
- Il fonctionne en effet de manière plus satisfaisante conformément aux dispositions dans un atelier et plus sûre dans sa plage de performances. spécialisé et agréé. FR | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 26: Consignes De Sécurité Supplémentaires
Ne pulvérisez pas contre le courant d’air. Respectez toujours les règlements locaux lorsque vous pulvé- risez des produits inflammables ou dangereux. 26 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 27: Caractéristiques Techniques
à droite et à gauche de la poignée (9) et contrez- Les nuisances sonores peuvent entraîner une perte les avec les écrous pour qu’ils ne tournent pas. d’audition. FR | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 28: Raccordement Au Réseau Électrique
à basse pression. ment hors de la prise murale. • Nous recommandons de nettoyer l’appareil immé- • Des fissures dues au vieillissement de l‘isolation. diatement après chaque utilisation. 28 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 29: Mise Au Rebut Et Recyclage
électriques et électroniques usagés, la interdit de dérégler la soupape de sécurité. manipulation non conforme des appareils usagés peut avoir un impact négatif sur l’environnement et la santé humaine. FR | 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 30: Dépannage
• Pression réglée à l’aide du régulateur • Ouvrir plus le régulateur de pression. tionnent pas. de pression (7) trop faible. 30 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 31 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 32 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 33: Ce-Konformitätserklärung
Conseil du 8 juin 2011 visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques. Ichenhausen, den 01.04.2020 __________________________ Unterschrift / Markus Bindhammer / Technical Director First CE: 2015 Documents registar: Ann-Katrin Bloching Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 34 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 35 što zamijenjujemo besplatno bilo koji dio stroja koji dokazano cijene kao i sve druge reklamacije zbog šteta su isključene. postane neupotrebljiv uslijed neispravnog materijala ili grešaka u proizvodnji u tom vremenskom www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 36 οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση. υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο . Όσον αφορά τα τμήματα www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
