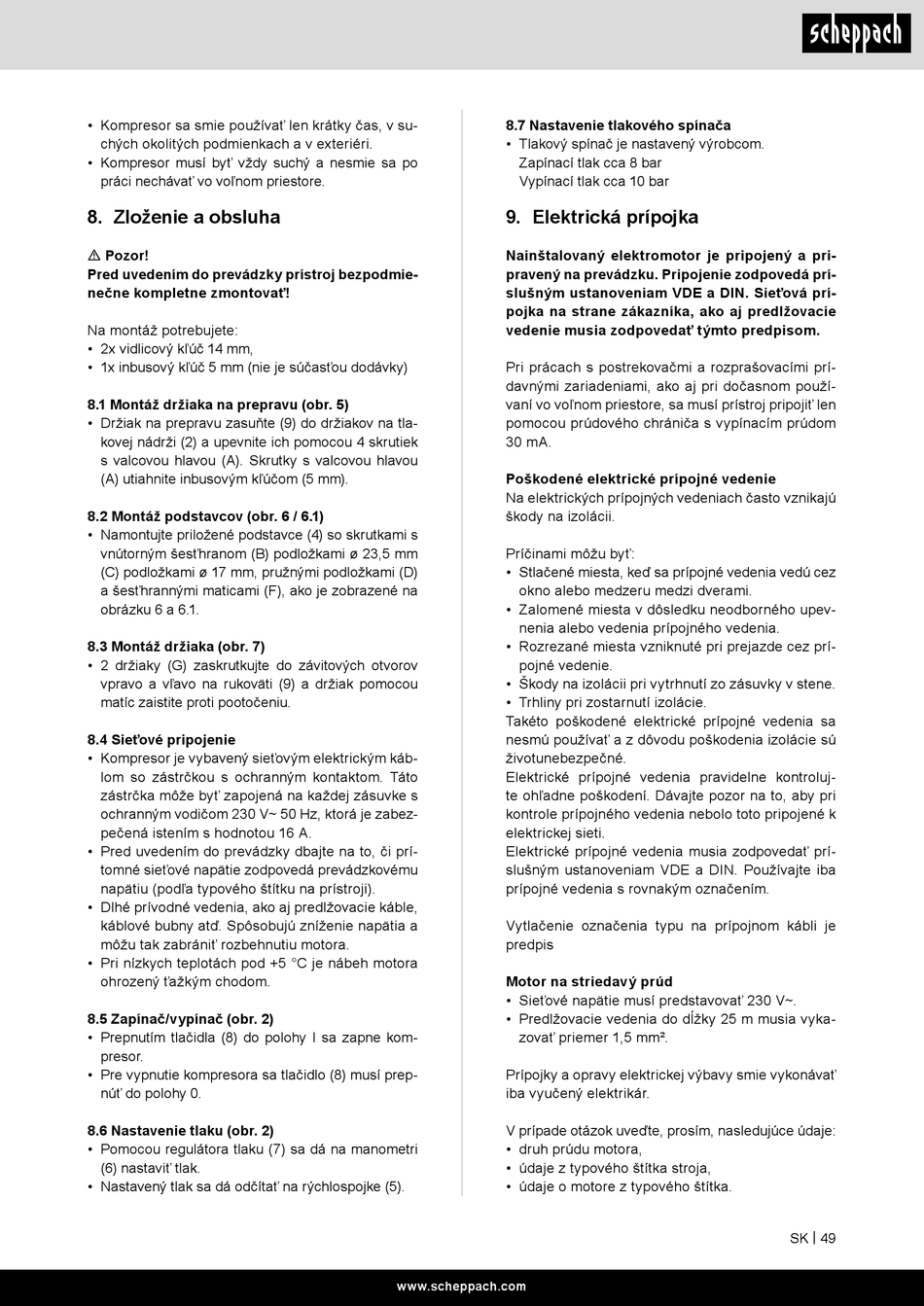

• Kompresor sa smie používať len krátky čas, v su-
chých okolitých podmienkach a v exteriéri.
• Kompresor musí byť vždy suchý a nesmie sa po
práci nechávať vo voľnom priestore.
8. Zloženie a obsluha
m Pozor!
Pred uvedením do prevádzky prístroj bezpodmie-
nečne kompletne zmontovať!
Na montáž potrebujete:
• 2x vidlicový kľúč 14 mm,
• 1x inbusový kľúč 5 mm (nie je súčasťou dodávky)
8.1 Montáž držiaka na prepravu (obr. 5)
• Držiak na prepravu zasuňte (9) do držiakov na tla-
kovej nádrži (2) a upevnite ich pomocou 4 skrutiek
s valcovou hlavou (A). Skrutky s valcovou hlavou
(A) utiahnite inbusovým kľúčom (5 mm).
8.2 Montáž podstavcov (obr. 6 / 6.1)
• Namontujte priložené podstavce (4) so skrutkami s
vnútorným šesťhranom (B) podložkami ø 23,5 mm
(C) podložkami ø 17 mm, pružnými podložkami (D)
a šesťhrannými maticami (F), ako je zobrazené na
obrázku 6 a 6.1.
8.3 Montáž držiaka (obr. 7)
• 2 držiaky (G) zaskrutkujte do závitových otvorov
vpravo a vľavo na rukoväti (9) a držiak pomocou
matíc zaistite proti pootočeniu.
8.4 Sieťové pripojenie
• Kompresor je vybavený sieťovým elektrickým káb-
lom so zástrčkou s ochranným kontaktom. Táto
zástrčka môže byť zapojená na každej zásuvke s
ochranným vodičom 230 V~ 50 Hz, ktorá je zabez-
pečená istením s hodnotou 16 A.
• Pred uvedením do prevádzky dbajte na to, či prí-
tomné sieťové napätie zodpovedá prevádzkovému
napätiu (podľa typového štítku na prístroji).
• Dlhé prívodné vedenia, ako aj predlžovacie káble,
káblové bubny atď. Spôsobujú zníženie napätia a
môžu tak zabrániť rozbehnutiu motora.
• Pri nízkych teplotách pod +5 °C je nábeh motora
ohrozený ťažkým chodom.
8.5 Zapínač/vypínač (obr. 2)
• Prepnutím tlačidla (8) do polohy I sa zapne kom-
presor.
• Pre vypnutie kompresora sa tlačidlo (8) musí prep-
núť do polohy 0.
8.6 Nastavenie tlaku (obr. 2)
• Pomocou regulátora tlaku (7) sa dá na manometri
(6) nastaviť tlak.
• Nastavený tlak sa dá odčítať na rýchlospojke (5).
8.7 Nastavenie tlakového spínača
• Tlakový spínač je nastavený výrobcom.
Zapínací tlak cca 8 bar
Vypínací tlak cca 10 bar
9. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pri-
pravený na prevádzku. Pripojenie zodpovedá prí-
slušným ustanoveniam VDE a DIN. Sieťová prí-
pojka na strane zákazníka, ako aj predlžovacie
vedenie musia zodpovedať týmto predpisom.
Pri prácach s postrekovačmi a rozprašovacími prí-
davnými zariadeniami, ako aj pri dočasnom použí-
vaní vo voľnom priestore, sa musí prístroj pripojiť len
pomocou prúdového chrániča s vypínacím prúdom
30 mA.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez
okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upev-
nenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prí-
pojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa
nesmú používať a z dôvodu poškodenia izolácie sú
životunebezpečné.
Elektrické prípojné vedenia pravidelne kontroluj-
te ohľadne poškodení. Dávajte pozor na to, aby pri
kontrole prípojného vedenia nebolo toto pripojené k
elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať prí-
slušným ustanoveniam VDE a DIN. Používajte iba
prípojné vedenia s rovnakým označením.
Vytlačenie označenia typu na prípojnom kábli je
predpis
Motor na striedavý prúd
• Sieťové napätie musí predstavovať 230 V~.
• Predlžovacie vedenia do dĺžky 25 m musia vyka-
zovať priemer 1,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať
iba vyučený elektrikár.
V prípade otázok uveďte, prosím, nasledujúce údaje:
• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.
