6 Montage

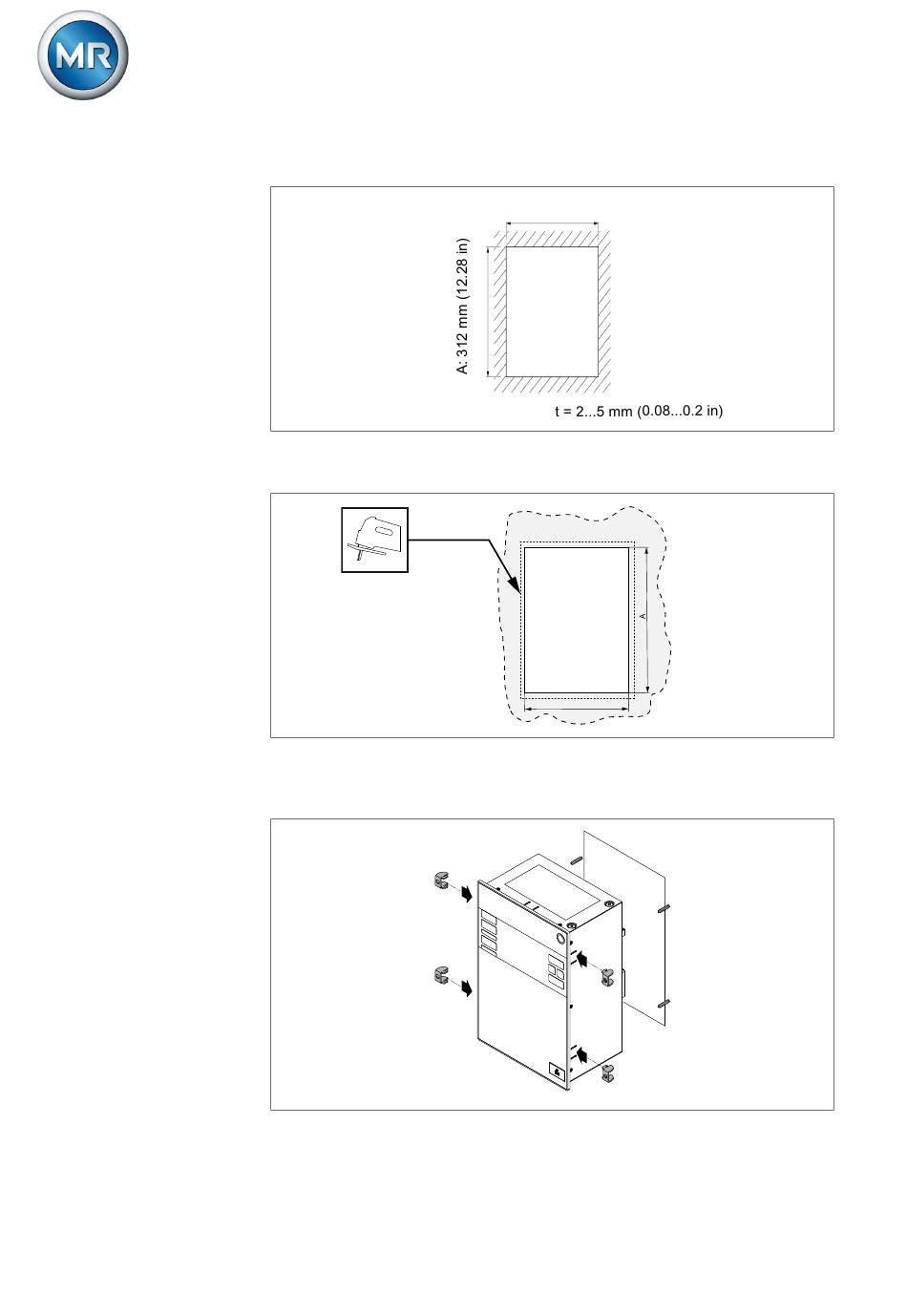

Maße für den Schalttafelausschnitt
B: 202 mm (7.95 in)
Abbildung 17: Maße für den Ausschnitt
1. Ausschnitt in Schalttafel herstellen.
B
Abbildung 18: Ausschnitt in Schalttafel herstellen
2. Gerät von vorne in den Ausschnitt einschieben und Spannklemmen ein-
setzen.
Abbildung 19: Gerät in den Ausschnitt einsetzen
®
