9 Betrieb
9.3.2.2 Z-Kompensation
Maschinenfabrik Reinhausen GmbH 2021
Ohmscher Widerstandsbelag
Mit diesem Parameter können Sie den ohmschen Widerstandsbelag einstel-
len.
Induktiver Widerstandsbelag
Mit diesem Parameter können Sie den induktiven Widerstandsbelag einstel-
len.
Leitungslänge
Mit diesem Parameter können Sie die Leitungslänge einstellen.
Um die Spannung beim Verbraucher konstant zu halten, können Sie mittels
Z-Kompensation eine stromabhängige Spannungserhöhung aktivieren. Sie
können zudem einen Grenzwert definieren, um zu hohe Spannungen am
Transformator zu vermeiden.
ΔU%
ΔU% max
ΔU%

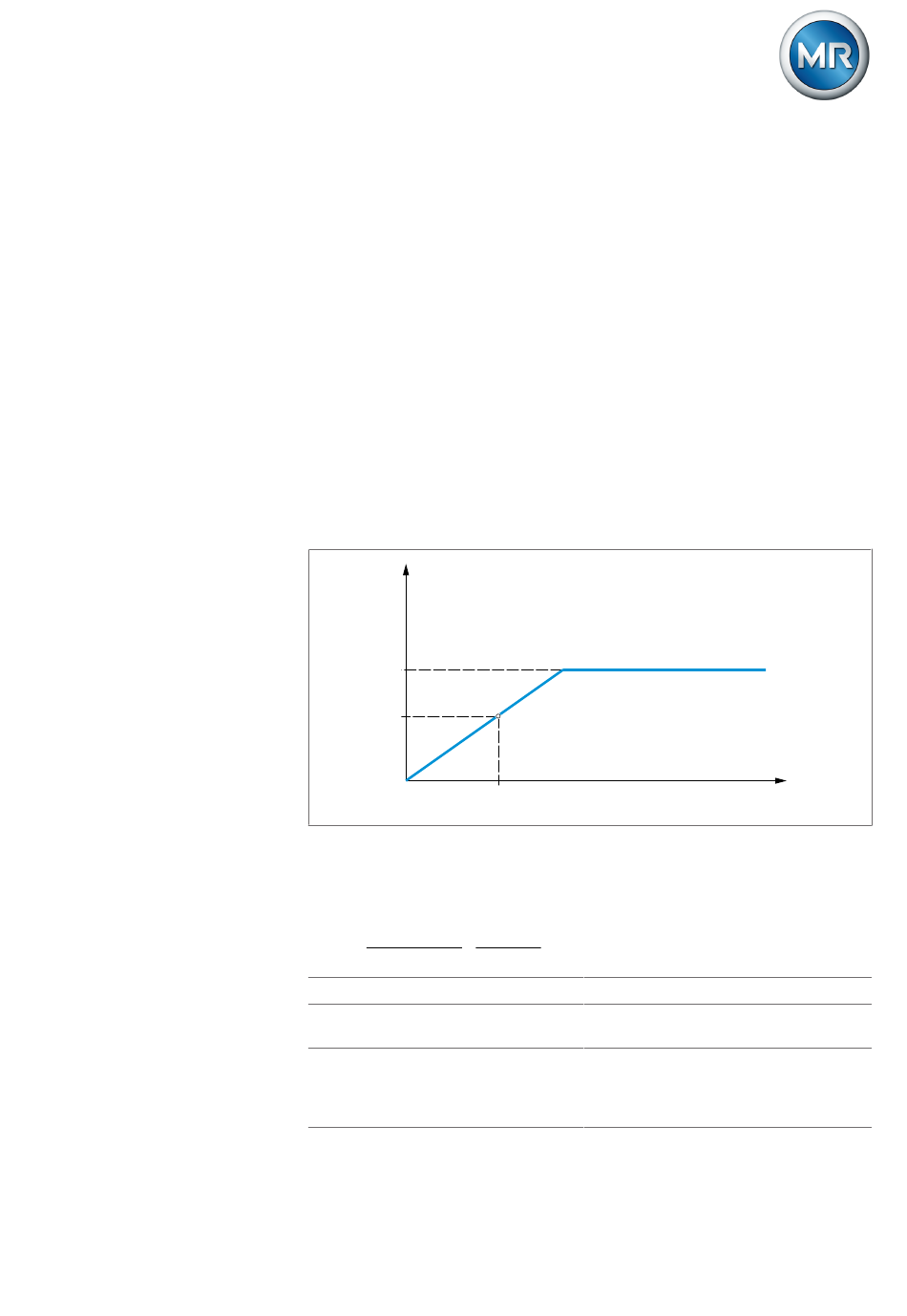

Abbildung 47: Z-Kompensation
Um die Z-Kompensation zu verwenden, müssen Sie die Spannungserhö-
hung (ΔU) unter Berücksichtigung des Stroms berechnen. Verwenden Sie
dazu folgende Formel:
U - U I
Tr Load
ΔU = ×
U
Load
∆U Spannungserhöhung
U Spannung des Transformators
Tr
bei Strom I
U Spannung am Leitungsende
Load
bei Strom I und gleicher Be-
triebsstellung des Laststufen-
schalters
7817441/03 DE
× k
N CT
× 100 %
I
I Belastungsstrom in A
I Nennstrom des Stromwandleran-
N
schlusses in A
k Übersetzungsverhältnis des
CT
Stromwandlers
I
®
