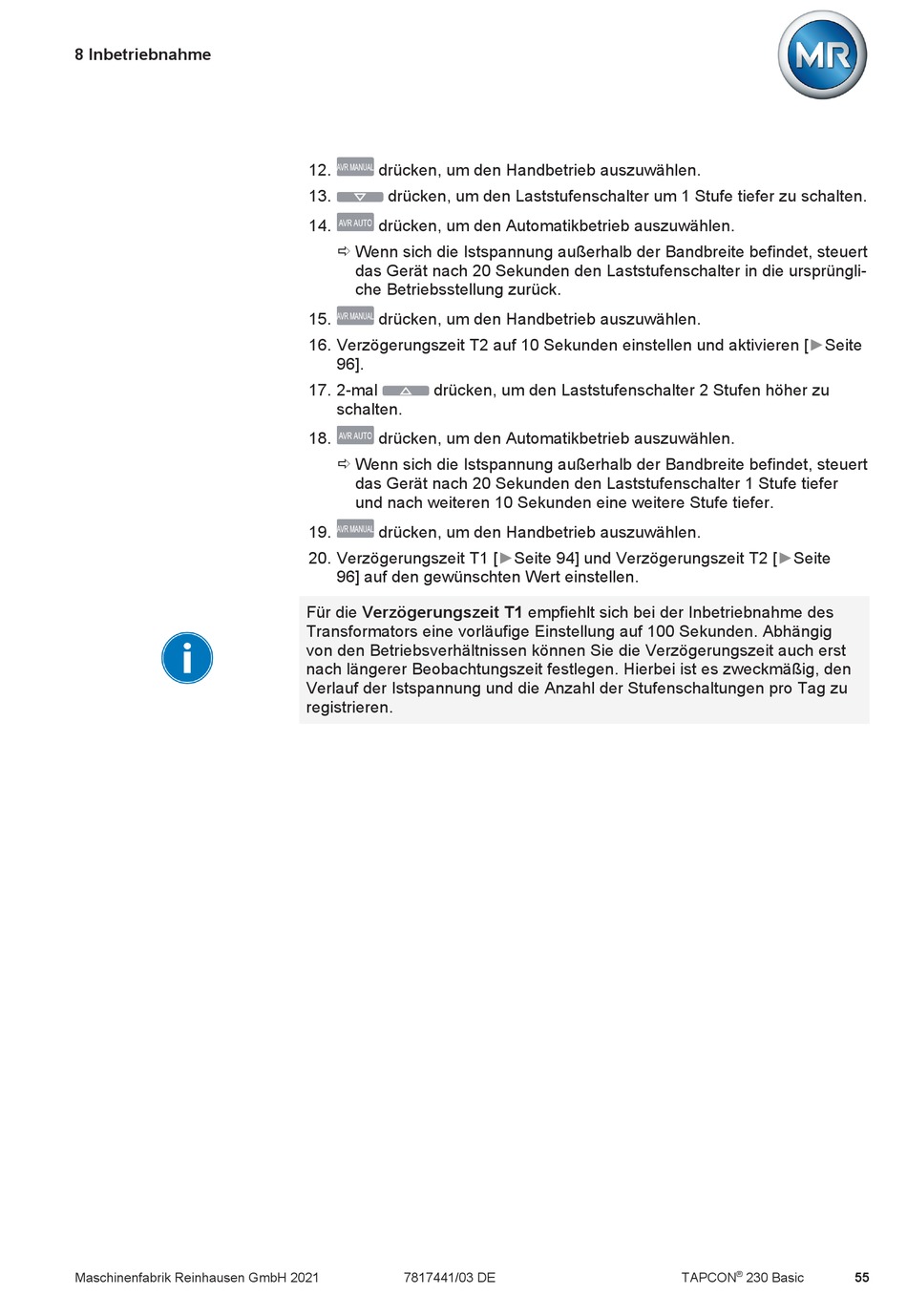

MR TAPCON 230 Basic Betriebsanleitung Seite 55

8 Inbetriebnahme
Maschinenfabrik Reinhausen GmbH 2021
12. drücken, um den Handbetrieb auszuwählen.
13. drücken, um den Laststufenschalter um 1 Stufe tiefer zu schalten.
14. drücken, um den Automatikbetrieb auszuwählen.
ð Wenn sich die Istspannung außerhalb der Bandbreite befindet, steuert
das Gerät nach 20 Sekunden den Laststufenschalter in die ursprüngli-
che Betriebsstellung zurück.
15. drücken, um den Handbetrieb auszuwählen.
16. Verzögerungszeit T2 auf 10 Sekunden einstellen und aktivieren [►Seite
96].
17. 2-mal drücken, um den Laststufenschalter 2 Stufen höher zu
schalten.
18. drücken, um den Automatikbetrieb auszuwählen.
ð Wenn sich die Istspannung außerhalb der Bandbreite befindet, steuert
das Gerät nach 20 Sekunden den Laststufenschalter 1 Stufe tiefer
und nach weiteren 10 Sekunden eine weitere Stufe tiefer.
19. drücken, um den Handbetrieb auszuwählen.
20. Verzögerungszeit T1 [►Seite 94] und Verzögerungszeit T2 [►Seite
96] auf den gewünschten Wert einstellen.
Für die Verzögerungszeit T1 empfiehlt sich bei der Inbetriebnahme des
Transformators eine vorläufige Einstellung auf 100 Sekunden. Abhängig
von den Betriebsverhältnissen können Sie die Verzögerungszeit auch erst
nach längerer Beobachtungszeit festlegen. Hierbei ist es zweckmäßig, den
Verlauf der Istspannung und die Anzahl der Stufenschaltungen pro Tag zu
registrieren.
7817441/03 DE
®
TAPCON 230 Basic 55
