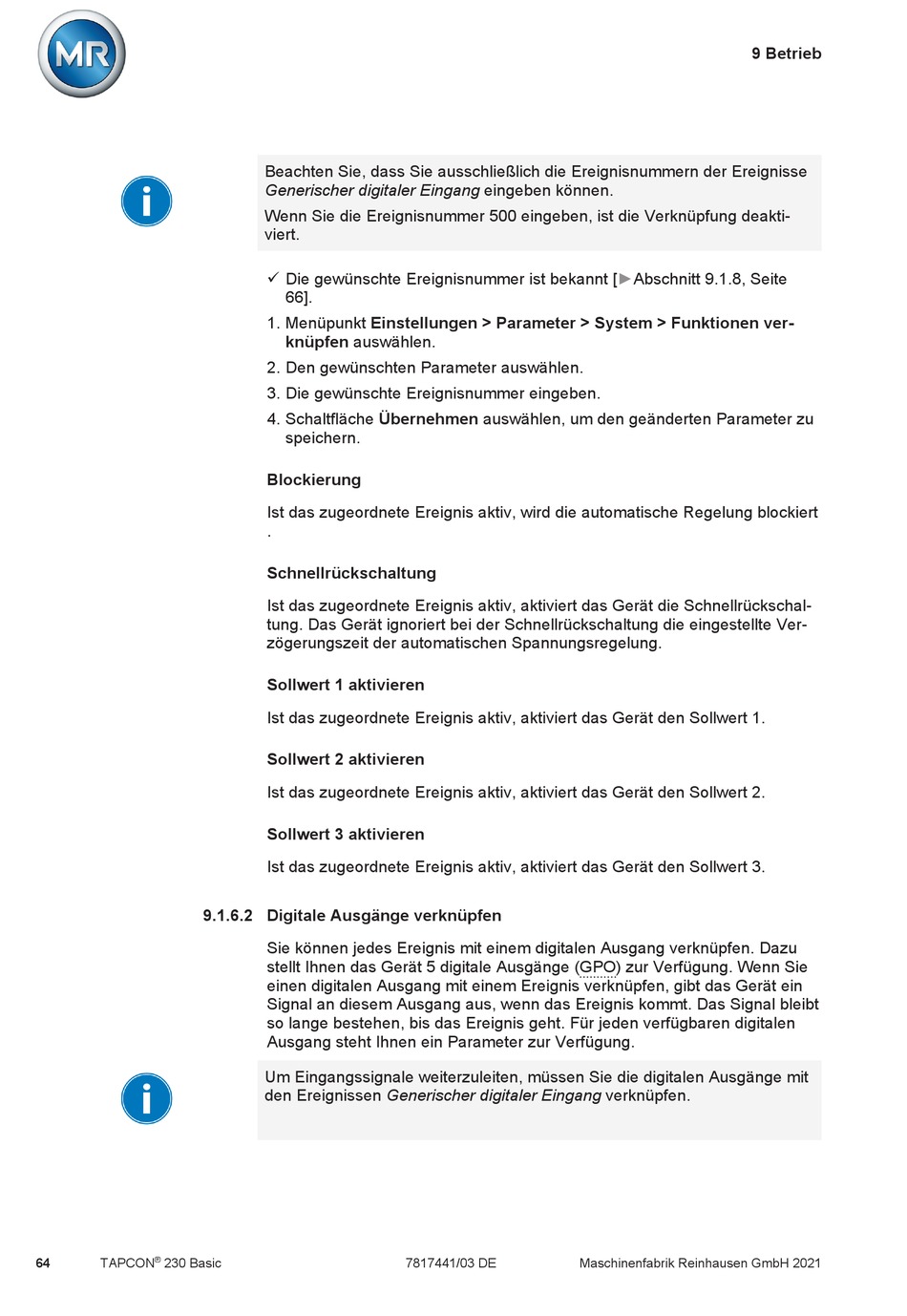

9.1.6.2 Digitale Ausgänge verknüpfen
®
64 TAPCON 230 Basic
Beachten Sie, dass Sie ausschließlich die Ereignisnummern der Ereignisse
Generischer digitaler Eingang eingeben können.
Wenn Sie die Ereignisnummer 500 eingeben, ist die Verknüpfung deakti-
viert.
ü Die gewünschte Ereignisnummer ist bekannt [►Abschnitt 9.1.8, Seite
66].
1. Menüpunkt Einstellungen > Parameter > System > Funktionen ver-
knüpfen auswählen.
2. Den gewünschten Parameter auswählen.
3. Die gewünschte Ereignisnummer eingeben.
4. Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu
speichern.
Blockierung
Ist das zugeordnete Ereignis aktiv, wird die automatische Regelung blockiert
.
Schnellrückschaltung
Ist das zugeordnete Ereignis aktiv, aktiviert das Gerät die Schnellrückschal-
tung. Das Gerät ignoriert bei der Schnellrückschaltung die eingestellte Ver-
zögerungszeit der automatischen Spannungsregelung.
Sollwert 1 aktivieren
Ist das zugeordnete Ereignis aktiv, aktiviert das Gerät den Sollwert 1.
Sollwert 2 aktivieren
Ist das zugeordnete Ereignis aktiv, aktiviert das Gerät den Sollwert 2.
Sollwert 3 aktivieren
Ist das zugeordnete Ereignis aktiv, aktiviert das Gerät den Sollwert 3.
Sie können jedes Ereignis mit einem digitalen Ausgang verknüpfen. Dazu
stellt Ihnen das Gerät 5 digitale Ausgänge (GPO) zur Verfügung. Wenn Sie
einen digitalen Ausgang mit einem Ereignis verknüpfen, gibt das Gerät ein
Signal an diesem Ausgang aus, wenn das Ereignis kommt. Das Signal bleibt
so lange bestehen, bis das Ereignis geht. Für jeden verfügbaren digitalen
Ausgang steht Ihnen ein Parameter zur Verfügung.
Um Eingangssignale weiterzuleiten, müssen Sie die digitalen Ausgänge mit
den Ereignissen Generischer digitaler Eingang verknüpfen.
