6 Montage
Maschinenfabrik Reinhausen GmbH 2021
Hilfsstromversorgung für digitale Eingänge
1. Adern in die Klemme X8:2 und X8:1 des Steckers X8 gemäß Anschluss-
schaltbild [►Abschnitt 13.12, Seite 126] einführen und mit Hilfe eines
Schraubendrehers befestigen.
2. Stecker in den zugehörigen Steckplatz einstecken und verschrauben.
6.4.6 Digitale Ausgänge DO verdrahten
DO 8

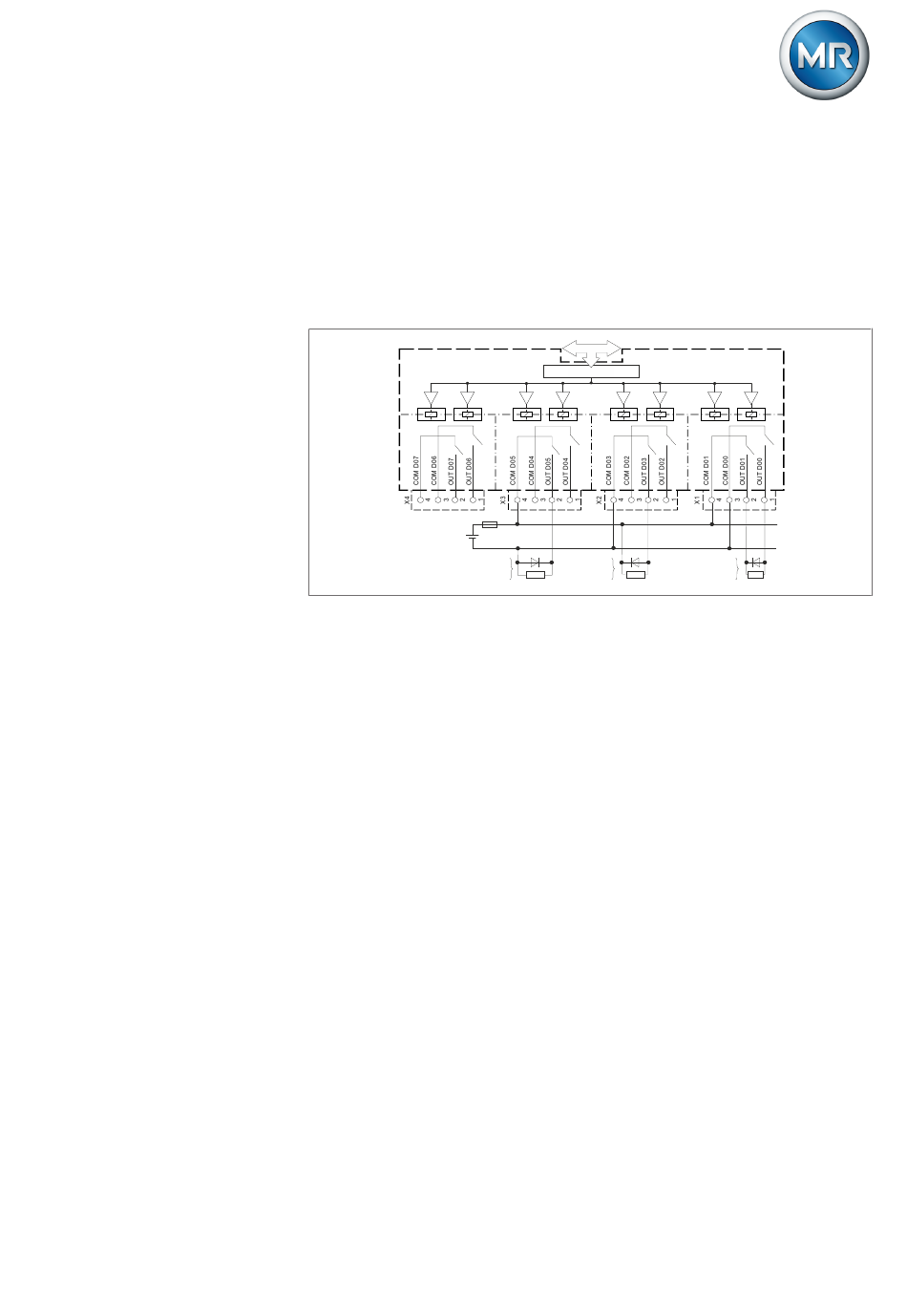

Abbildung 28: Blockschaltbild für digitale Ausgänge
1. Adern in die Klemme des Steckers Anschlussschaltbild führen und mit Hil-
fe eines Schraubendrehers befestigen.
2. Stecker in den zugehörigen Steckplatz einstecken und verschrauben.

6.4.7 Widerstandskontaktreihe verdrahten

Widerstandskontaktreihe an den Schnittstellen COM X6 und AI 4 gemäß An-
schlussschaltbild [►Abschnitt 13.12, Seite 126] anschließen.
6.4.8 Stromversorgung anschließen
Sie dürfen das Gerät nur an Stromkreise anschließen, die über eine externe
Überstromschutzeinrichtung und eine allpolige Trennvorrichtung verfügen,
um im Bedarfsfall (Service, Wartung etc.) die Einrichtung komplett span-
nungsfrei schalten zu können.
Geeignete Mittel können Trennvorrichtungen nach IEC 60947-1 und
IEC 60947-3 sein (z. B. Leistungsschalter). Beachten Sie bei der Auswahl
des Trennschaltertyps die Eigenschaften aus den jeweiligen Stromkreisen
(Spannung, maximale Ströme). Beachten Sie zudem Folgendes:
▪ Die Trennvorrichtung muss für den Benutzer leicht erreichbar sein
▪ Die Trennvorrichtung muss für das zu trennende Gerät und die zu tren-
nenden Stromkreise gekennzeichnet sein
▪ Die Trennvorrichtung darf nicht Bestandteil der Netzleitung sein
▪ Die Trennvorrichtung darf den Hauptschutzleiter nicht unterbrechen
7817441/03 DE
CAN-Bus
Controller
verstärkte
Isolation
U+
U-
1-Polig mit
1-Polig mit
geschaltetem
geschaltetem Plus
Minus
R z
2-Polig
R z R z
®
