6.2 Mindestabstände
Schäden am Gerät!
Unzureichende Zirkulation der Umgebungsluft kann zu Schäden am Gerät
durch Überhitzung führen.
► Lüftungsschlitze freihalten.
► Ausreichend Abstand zu benachbarten Bauteilen vorsehen.
► Gerät nur in horizontaler Lage montieren (Lüftungsschlitze befinden sich
oben und unten).
Zum Boden des Steuerschranks
Zur Decke des Steuerschranks
Zwischen Gerät und weiteren Baugrup-
pen auf abgesetzten Hutschienen
Tabelle 9: Mindestabstände im Steuerschrank

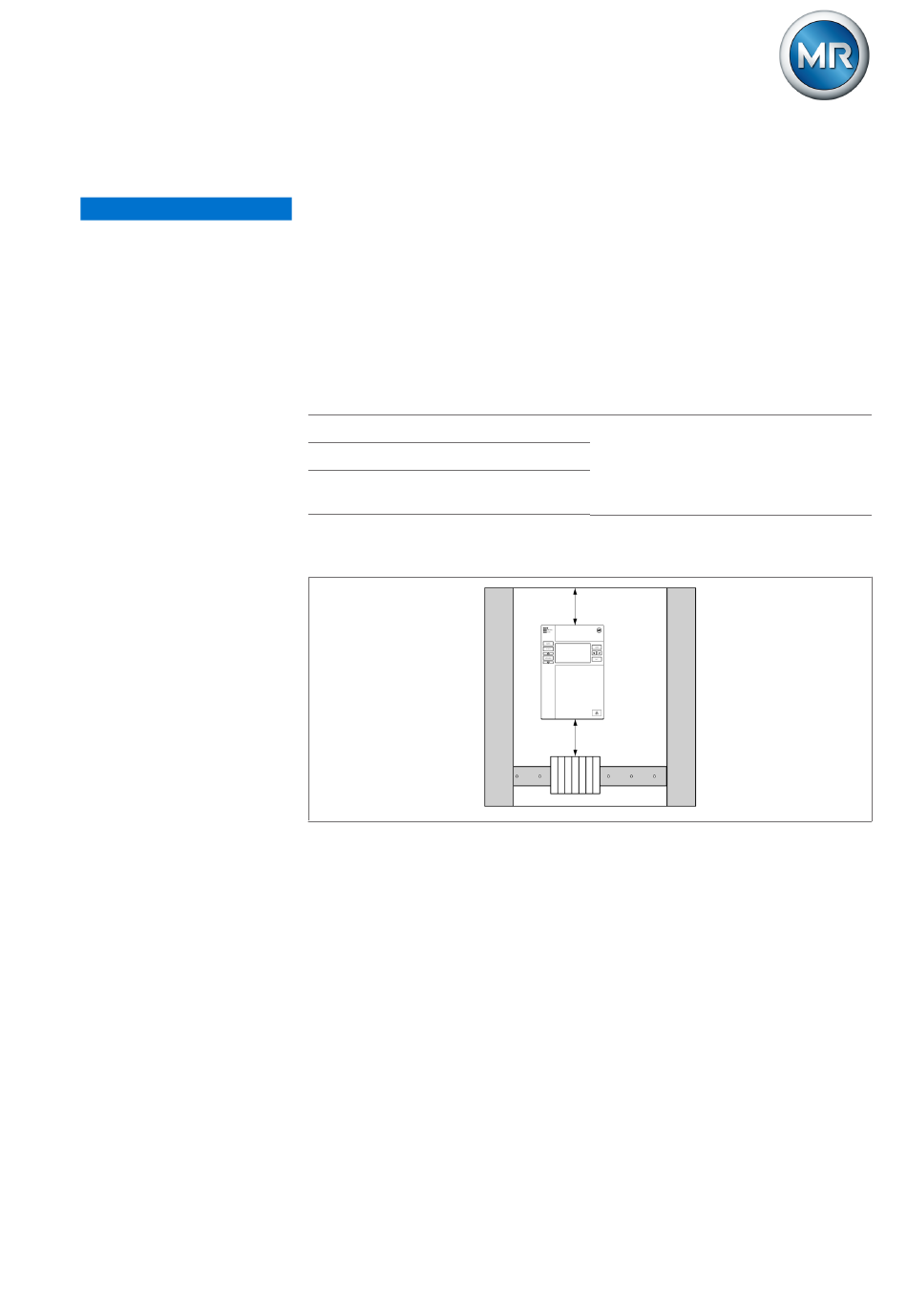

Abbildung 16: Mindestabstände
Für andere Einbauarten kontaktieren Sie die Maschinenfabrik Reinhausen
GmbH.

6.3 Montagevarianten

6.3.1 Schalttafeleinbau

Sie können das Gerät mittels Spannklemmen in einer Schalttafel montieren.
Die empfohlene Wandstärke beträgt 2...5 mm.
