4.5.3 Anschlüsse und Sicherungen
Auf der Rückseite des Geräts befinden sich die Anschlüsse. Weitere Infor-
mationen zu den Anschlüssen finden Sie im Abschnitt Technische Daten
[►Abschnitt 13, Seite 116].

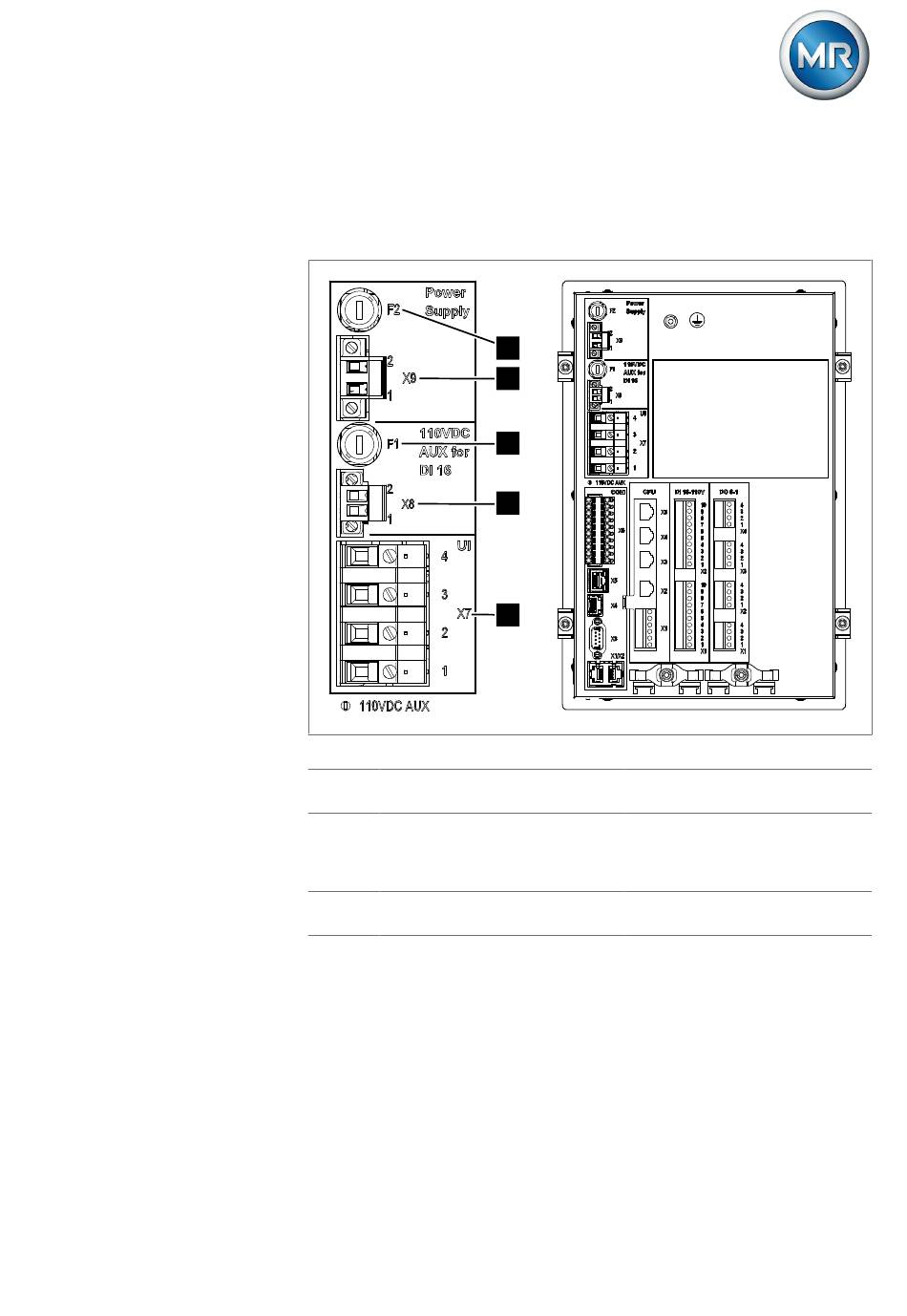

Abbildung 5: Rückseite
1 F2 Interne Sicherung für die
Stromversorgung
3 F1 Interne Sicherung für die
Hilfsstromversorgung
110 V DC (digitale Ein-
gänge)
5 X7 Spannungsmessung/
Strommessung
7817441/03 DE
1
2
3
4
5
2 X9 Stromversorgung
4 X8 Hilfsstromversorgung 110 V DC für
digitale Eingänge
®
TAPCON 230 Basic 25
