X5 Wire Feeder - Kemppi X5 FastMig Bedienungsanleitung

1.3 X5 Wire Feeder 200

In diesem Abschnitt wird der Aufbau des X5 Wire Feeder 200 Manual beschrieben.
Halten Sie die Abdeckungen des Drahtvorschubs während des Schweißens geschlossen, um die Verletzungsgefahr
oder das Risiko eines Stromschlags zu reduzieren. Halten Sie die Abdeckungen auch sonst geschlossen, um das
Innere des Drahtvorschubs sauber zu halten.
Der Griff ist für das Tragen über kurze Strecken gedacht. Das vorübergehende Aufhängen des Geräts am Griff mit Sch-
lingen (z.B. zum Bewegen) ist erlaubt.

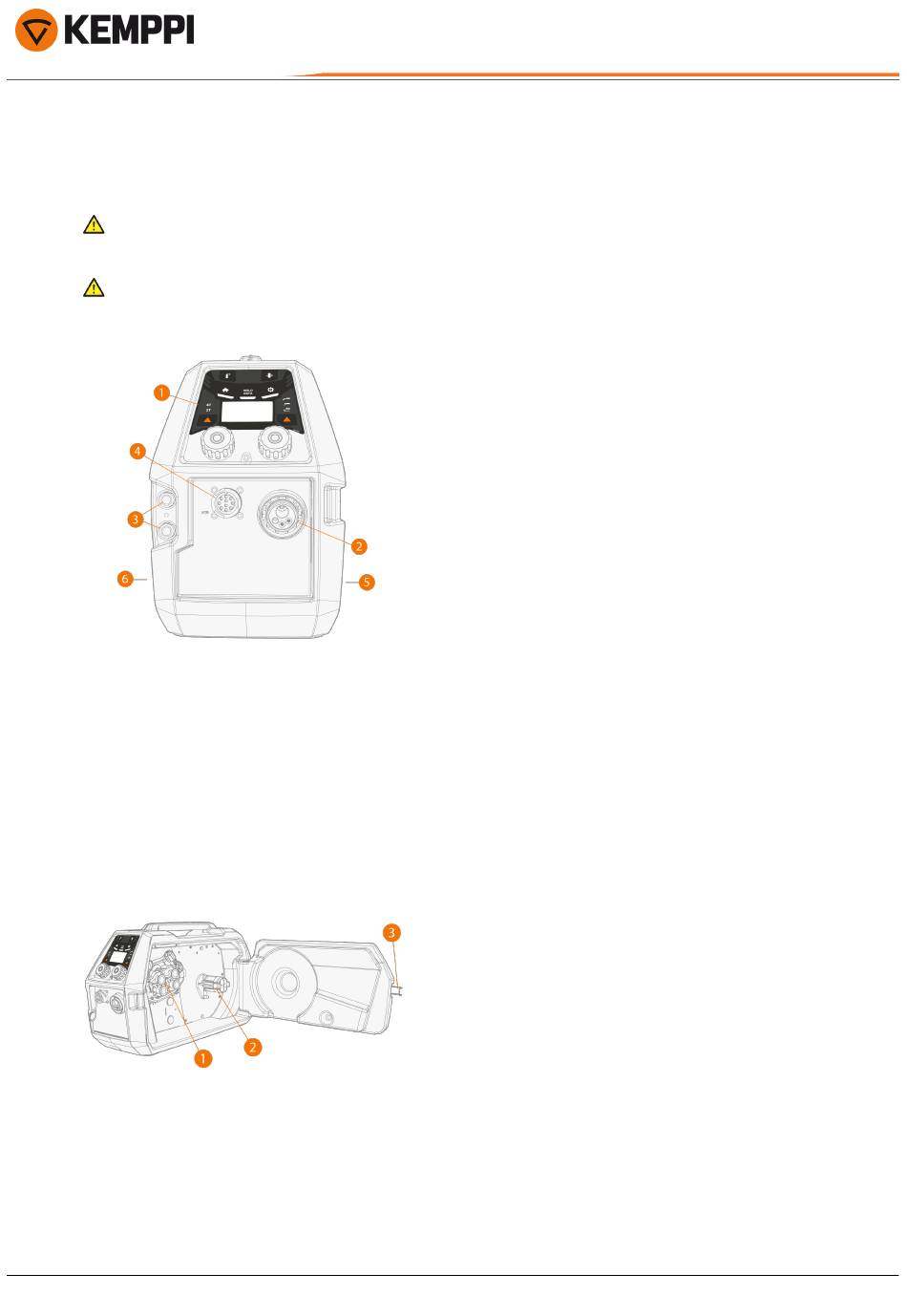

1. Bedienpanel
>> Für weitere Informationen zum Bedienpanel des X5 Wire Feeder 200 Manual siehe "Manuelles Bedienpanel (X5
FP 200R)" auf Seite 13.
2. Euro-Stecker für Schweißkabelanschluss
3. Anschlüsse für Kühlmitteleinlass und -auslass (farbcodiert)
4. Steuerkabelanschluss
5. Seite des Drahtvorschubgehäuses
6. Schlauchpaketseite des Drahtvorschubgehäuses
Innenseite des Drahtvorschubs (Drahtvorschubgehäuse)
1. Drahtvorschub-Rollmechanismus
2. Spulennabe
>> Für weitere Informationen zu den Drahtspulen siehe "Drahtspule und Nabe (200)" auf der nächsten Seite.
3. Verriegelung für die Klappe des Drahtvorschubgehäuses
