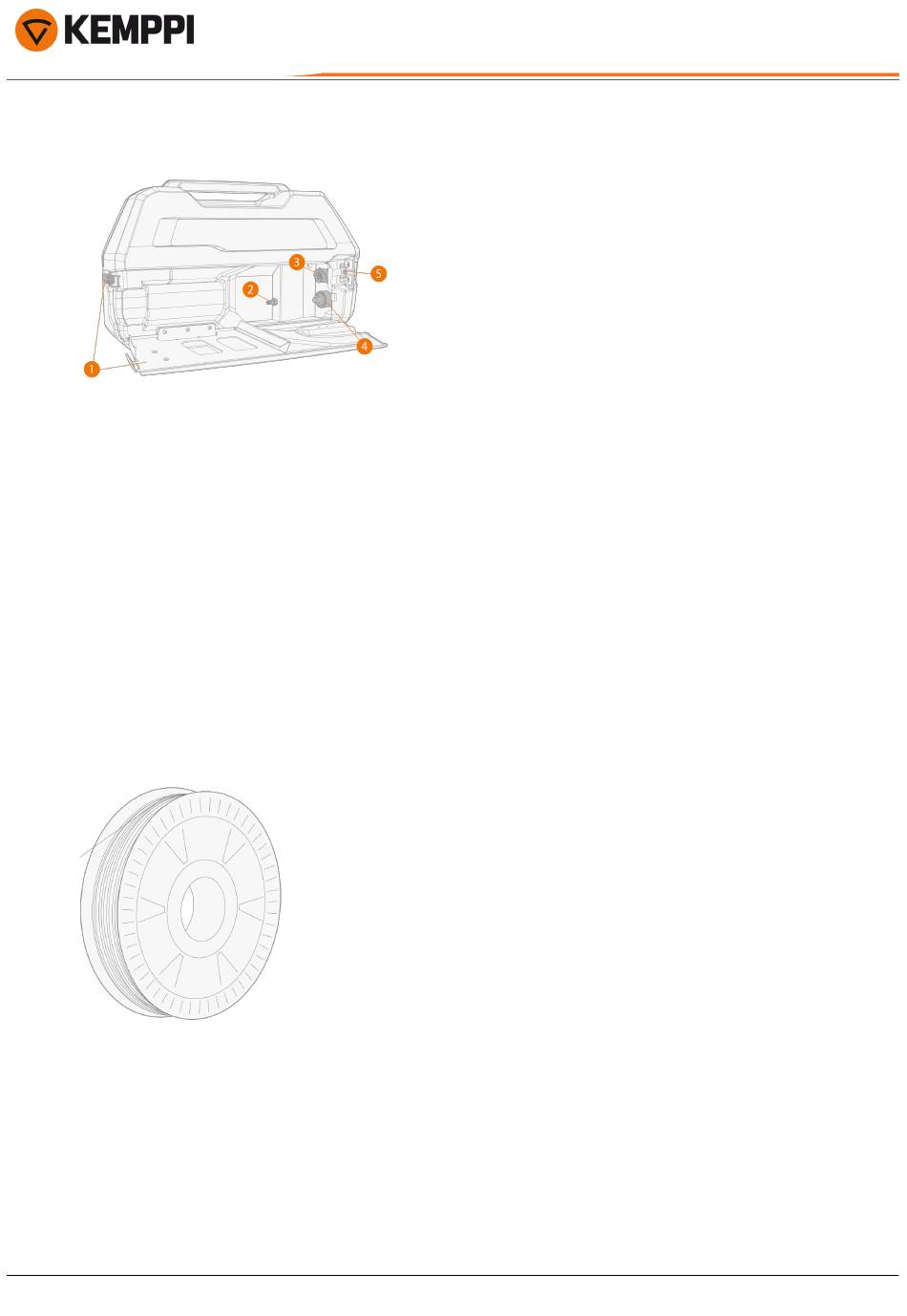

Innenansicht des Drahtvorschubs (Kabelanschlussfach)

1. Klappe und Verriegelung des Schlauchpaketanschlusses
>> Der hintere Teil der Klappe dient auch als Zugentlastung für das Kabel
2. Anschluss für Schutzgasschlauch
3. Steuerkabelanschluss
4. Schweißkabelanschluss
5. Befestigungsschlitz für Kühlmittelschlauch
Montage und Anschluss der Kabel siehe "X5 Zwischenschlauchpaket" auf Seite 20 und "Installation der Kabel" auf
Seite 41.
Zubehör zur Befestigung von Drahtvorschüben
Der X5 Wire Feeder 200 kann mit einem Stahlrohrrahmen für zusätzlichen Schutz und Installationsoptionen ausgestattet
werden. Wenn der Stahlrohrrahmen verwendet wird, kann der X5 Wire Feeder 200 auch mit denselben optionalen Befes-
tigungszubehörsätzen wie beim X5 Wire Feeder 300 auf den X5 Power Sources installiert werden.

1.3.1 Drahtspule und Nabe (200)

Die Drahtspule kann gelöst und entfernt werden, indem die Verriegelung geöffnet und die Verriegelungsclips zur Mitte
geschoben werden. Die Verriegelungsclips werden durch Drehen des Verriegelungsknopfs zwischen den Ver-
riegelungshebeln verriegelt:
