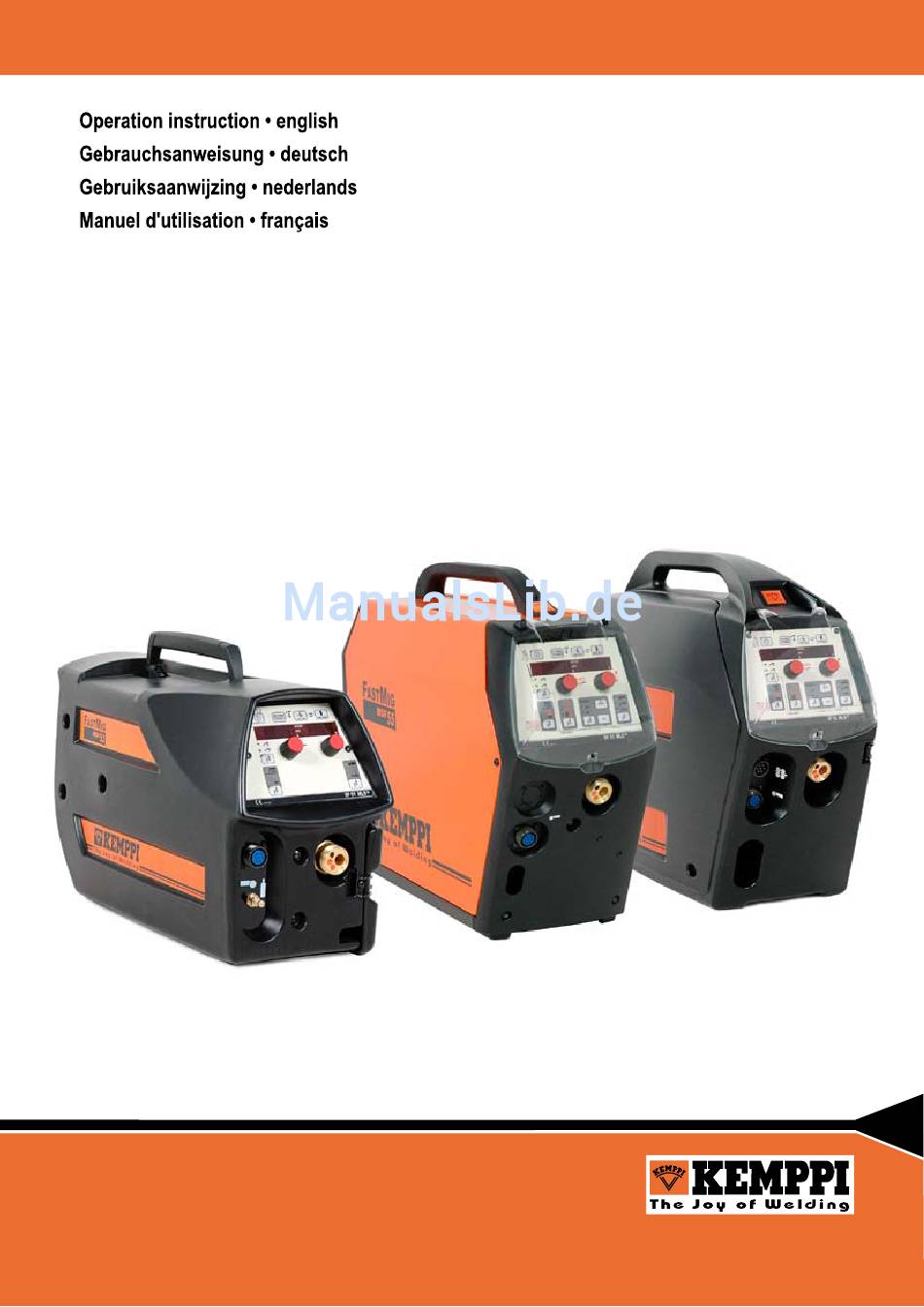

- Seite 1 1906530E 0636 FastMig™ MSF 53 MSF 55 MSF 57...
-
Seite 2: Inhaltsverzeichnis
5. FAsTMIG™-FEHLERcodEs ..................24 6. WARTUNG UNd BETRIEBssTöRUNGEN ..............24 7. ENTsoRGUNG dEs pRodUkTs ................25 8. BEsTELLNUMMERN ....................25 9. TEcHNIscHE dATEN ....................27 10. GARANTIEBEdINGUNGEN ..................28 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy... -
Seite 3: Einleitung
Verständnis und den sicheren Betrieb der Anlage zu vermitteln. Sie enthält auch Informationen über Wartung sowie Technische Daten der Anlage. Lesen Sie diese Anweisungen von Anfang bis Ende bevor Sie die Anlage zum ersten Mal installieren, bedienen oder warten. Für weitere Auskünfte über Kemppi-Produkte wenden Sie sich bitte an Ihren nächsten Kemppi-Vertreter. -
Seite 4: Bedienungselemente Und Anschlüsse
MSF 57 Funktionspanel Montageabstand für Push/ Pull-Brenner Steueranschluss (Zubehör) Anschluss des Schweißbrenners EURO Fernregleranschluss Schutzgasanschluss Anschluss für Steuerkabel Anschluss für Schweißstromkabel Einführen und Befestigen der Kühlwasserschläuche – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy... - Seite 5 Ändern der Basisparameter der Einheit, SETUP (langer Tastendruck) 11. a) Einstellen der Drahtvorschubgeschwindigkeit b) Wahl der SETUP-Parameter 12. a) Einstellen der Schweißspannung b) Einstellen der MIG-Dynamik c) Einstellen der SETUP-Parameter 13. Manuelle Steuerung/Fernregler © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 5...
- Seite 6 Einstellen der Lichtbogenlänge (1-MIG) c) Einstellen der MIG-Dynamik d) Einstellen der SETUP-Parameter e) Wahl des 1-MIG-Bogens 17. Manuelle Steuerung/Fernregler *) FR-MIG für Wurzelschweißung. Ist nicht im Lieferumfang enthalten. 6 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy...
-
Seite 7: Systemanschluss
1.2.2. Systemanschluss © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 7... -
Seite 8: Teile Des Drahtvorschubgerätes Msf 53, Msf 55, Msf 57
1.2.3. Teile des Drahtvorschubgerätes MSF 53, MSF 55, MSF 57 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy... -
Seite 9: Betriebssicherheit
Arbeiten Sie nie in geschlossenen Räumen ohne Ventilation und ausreichende Frischluftzufuhr! Beim Schweißen von Metallen, die Blei, Kadmium, Zink, Quecksilber oder Beryllium enthalten, sind besondere Vorsichtsmaßnahmen einzuhalten © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – ... -
Seite 10: Inbetriebnahme
Überlastung der Drahtvorschubmotors. Die Signallampe funktioniert wie folgt (sehen Sie auch Fehlercode auf der Seite 21): 1. Der Thermoschutz des KEMPPI PMT-Brenners hat ausgelöst. Dann stoppt die Anlage das Schweißen, die gelbe Signallampe H11 beginnt zu blinken und gleichzeitig erscheint auf der (Drahtvorschub)- Anzeige des Panels der Text Err 153. -
Seite 11: Einlegen Und Verriegeln Der Drahtspule
Die automatische Einführung kann ab und zu bei dünnen Drähten missglücken (Fe, Fc, Ss: 0,6...0,8 mm, Al: 0,8...1,0 mm). Dann ist es möglich, dass Sie die Vorschubrollen öffnen und den Draht manuell durch die Vorschubrollen einführen müssen. © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 11... -
Seite 12: Einstellung Für Den Anpressdruck
üblich ist 8 – 10 l/min. Wenn der Gasfluss für die Schweißarbeit ungeeignet ist, kann die Schweißnaht porös werden. Für das Wählen des Gases und der Zusatzausrüstung, wenden Sie sich bitte an Ihren örtlichen Kemppi-Vertreter. 1 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636... -
Seite 13: Anschliessen Des Schutzgases
Zeit stehen bleibt, schrauben Sie auch die Druckregelschraube auf. 2.11. HAUpTscHALTER I/o Wenn Sie den Hauptschalter der Kemppi FastMig™-Stromquelle in die I-Stellung drehen, leuchtet das neben ihm befindliche Signallicht auf und die Stromquelle ist betriebsbereit. Die Anlage stellt sich auf die letztverwandte Einstellung, bevor der Hauptschalter ausgeschaltet wurde. -
Seite 14: Bedienungen Der Funktionspanele
MIG 4-Taktbetrieb: MIG-Schweißen mit der 4-Phasenfunktion des Starttasters des Schweißbrenners 1. Taster geschlossen: Schutzgas beginnt zu fließen 2. Taster offen: Schweißen beginnt 3. Taster geschlossen: Schweißen endet 4. Taster offen: Schutzgas hört auf zu fließen 1 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy... - Seite 15 Der Fernregler wird durch Betätigen der Taste 13 ausgewählt. Drahtvorschubgeschwindigkeit und Schweißspannung werden über Fernregler eingestellt. In diesem Fall werden die Potentiometer 11 und 12 des Funktionseinschubs ausgeschaltet. © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 15...
-
Seite 16: Betrieb Von Sf 52 Und Sf 530
Nach Bestätigung der SETUP-Parameter durch langes Drücken mit Taste 10 wird der Einstellparameter am Potentiometer 14 gewählt, dessen Bezeichnung in Anzeige 2 erscheint. Der Parameterwert wird am Potentiometer 16 eingestellt, der Wert erscheint in Anzeige 8 (siehe ’SETUP-Funktionen’). 16 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy... - Seite 17 Die Schweißdatenfunktion wird durch gleichzeitiges Betätigen der Tasten 5 and 7 aktiviert. Sie sorgt für die Wiederherstellung der verwendeten Schweißstrom- und Spannungswerte nach einer Unterbrechung des Schweißbetriebs. © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 17...
- Seite 18 Die Geschwindigkeit wird niedrig gehalten, bis der Draht das Werkstück berührt und der Schweißstrom zu fließen beginnt. Das Einschleichen kann bei normalem MIG-Schweißen oder bei synergetischem 1-MIG-Schweißen gewählt werden. 1 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy...
-
Seite 19: Speicherfunktionen
SET die Ist-Parameter des aktuellen Schweißbetriebs speichern, wenn die Speicherfunktion im OFF- Zustand ist (alle Leuchtanzeigen aus). Um den Kanal freizugeben, drücken Sie im SET-Modus gleichzeitig MEMORY und CH. © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 1... - Seite 20 ² fc-316 ar+18%-25%co ² fefc rutile ar+18%-25%co ² fc-316 ar+18%-25%co ² fefc rutile co ² fc-316 co ² fefc basic ar+18%-25%co ² fc-309l ar+18%-25%co ² 0 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy...
-
Seite 21: Setup-Funktionen (10)
= automatisch, abhängig vom schweißstrom 0,1-32 s Einschleich- 10...170% 50 % anteil der drahtvorschubge- wert schwindigkeit: 10 % verlangsamter start 170 % beschleunigter start drahtfrei- -9...+9 freibrandzeit brandzeit © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 1... - Seite 22 Synergie Schweißen, keinen Einfluss auf die Zeit des normalen MIG-Schweißens. Der Parameterwert wird sofort gespeichert. Schließen Sie den SETUP-Modus durch Drücken der neuen SETUP-Taste oder kurzes Drücken der ON/OFF -Taste. – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy...
-
Seite 23: Funktionen Der Fernregeleinheiten Im Drahtvorschubgerät Msf
(drahtvorschubgeschwindigkeit): (drahtvorschubgeshwindigkeit für draht min...max. (siehe seite 16) sTABELEkTRodEN- einstellung für strom: achtung! scHWEIßEN 10 a...max. strom der stromquelle rmt10 keIne funktIon © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 3... -
Seite 24: Fastmig™-Fehlercodes
Err 155: Warnung vor Überlastung des Drahtvorschubes Err 172: Ein falscher Konfigurationscode wurde ausgewählt Err 201: PMT-Funktion ist ausgeschaltet Bei anderen ERR Fehlercodes kontaktieren Sie bitte Ihren lokalen Kemppi Service. 6. WARTUNG UNd BETRIEBssTöRUNGEN Bei der Wartung der MSF-Anlagen müssen der Einsatz und die Umgebungsverhältnisse berücksichtigt werden. -
Seite 25: Entsorgung Des Produkts
4,5 m 6254214 PMT 50 6255013 PMT 50 4,5 m 6255014 PMT 30W 6253043 PMT 30W 4,5 m 6253044 PMT 42W 6254203 PMT 42W 4,5 m 6254204 © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 5... - Seite 26 6254208S10 SS 1.2 mm 6254208S12 Zwischenkabel KWF 70-1,8-GH 6260401 KMS 70-1,8-WH 6260410 KWF 70-5-GH 6260405 KWF 70-5-WH 6260407 PROMIG 2/3 70-10-GH 6260326 PROMIG 2/3 70-10-WH 6260334 6 – FastMig™ MsF 53, MsF 55, MsF 57 / 0636 © keMppi oy...
-
Seite 27: Technische Daten
200 mm 210 mm 243 mm höhe 310 mm 445 mm 247 mm Gewicht 9.4 kg 11.1 kg 12,5 kg Die Anlagen erfüllen die Konformitätsansprüche des CE-Zeichens. © keMppi oy FastMig™ MsF 53, MsF 55, MsF 57 / 0636 – 7... -
Seite 28: Garantiebedingungen
Anlage Änderungen vorgenommen werden, die nicht vom Hersteller empfohlen werden oder wenn bei Reparaturen irgendwelche andere als Originalersatzteile verwendet werden. Die Garantie wird ungültig, wenn die Reparatur von irgendeiner anderen als von der Firma Kemppi oder von einer Kemppi bevollmächtigten Wartungswerkstatt vorgenommen wird. - Seite 29 Telefax (08) 590 823 94 e-mail: sales.se@kemppi.com Tel (06033) 88 020 Telefax (06033) 72 528 KEMPPI NORGE A/S e-mail:sales.de@kemppi.com Postboks 2151, Postterminalen KEMPPI SP. z o.o. N – 3103 TØNSBERG Ul. Piłsudskiego 2 NORGE 05-091 ZA¸BKI Tel 33 34 60 00 Poland...
