1.5 X5 Zwischenschlauchpaket

Die X5 FastMig-Zwischenkabel sind in mehreren verschiedenen Längen und Konfigurationen erhältlich, um Ihrer Gerä-
tekonfiguration gerecht zu werden.
Informationen zur Installation des Zwischenkabels finden Sie unter "Installation der Kabel" auf Seite 41.

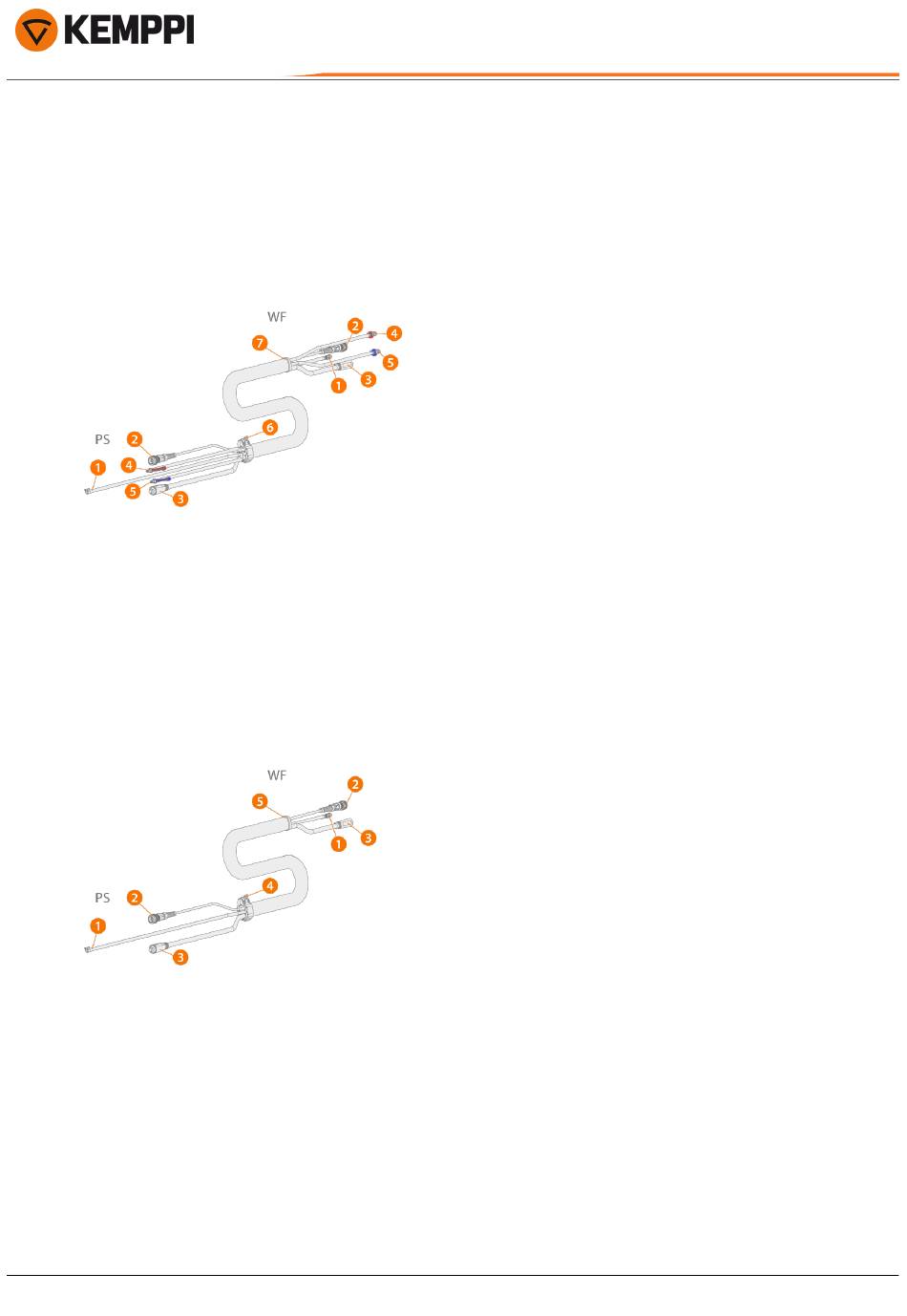

Mit Wasserkühlung:
(PS = Stromquellenende des Zwischenkabels, WF = Drahtvorschubende des Zwischenkabels)
1. Schutzgasschlauch
2. Steuerkabel
3. Schweißstromkabel
4. Kühlmittelschlauch (Auslass/Einlass, farbcodiert)
5. Kühlmittelschlauch (Auslass/Einlass, farbcodiert)
6. Zugentlastungskragen (am Stromquellenende)
7. Zugentlastungsblock (am Drahtvorschubende)
Ohne Wasserkühlung:
(PS = Stromquellenende des Zwischenkabels, WF = Drahtvorschubende des Zwischenkabels)
1. Schutzgasschlauch
2. Steuerkabel
3. Schweißstromkabel
4. Zugentlastungskragen (am Stromquellenende)
5. Zugentlastungsblock (am Drahtvorschubende)
Adapterkabel für die Installation eines Doppeldrahtvorschubs
Das Adapterkabel für einen Doppeldrahtvorschub teilt ein Zwischenkabel für zwei Drahtvorschübe auf.
