Anschluss von Zwischenkabel und Massekabel an die Stromquelle

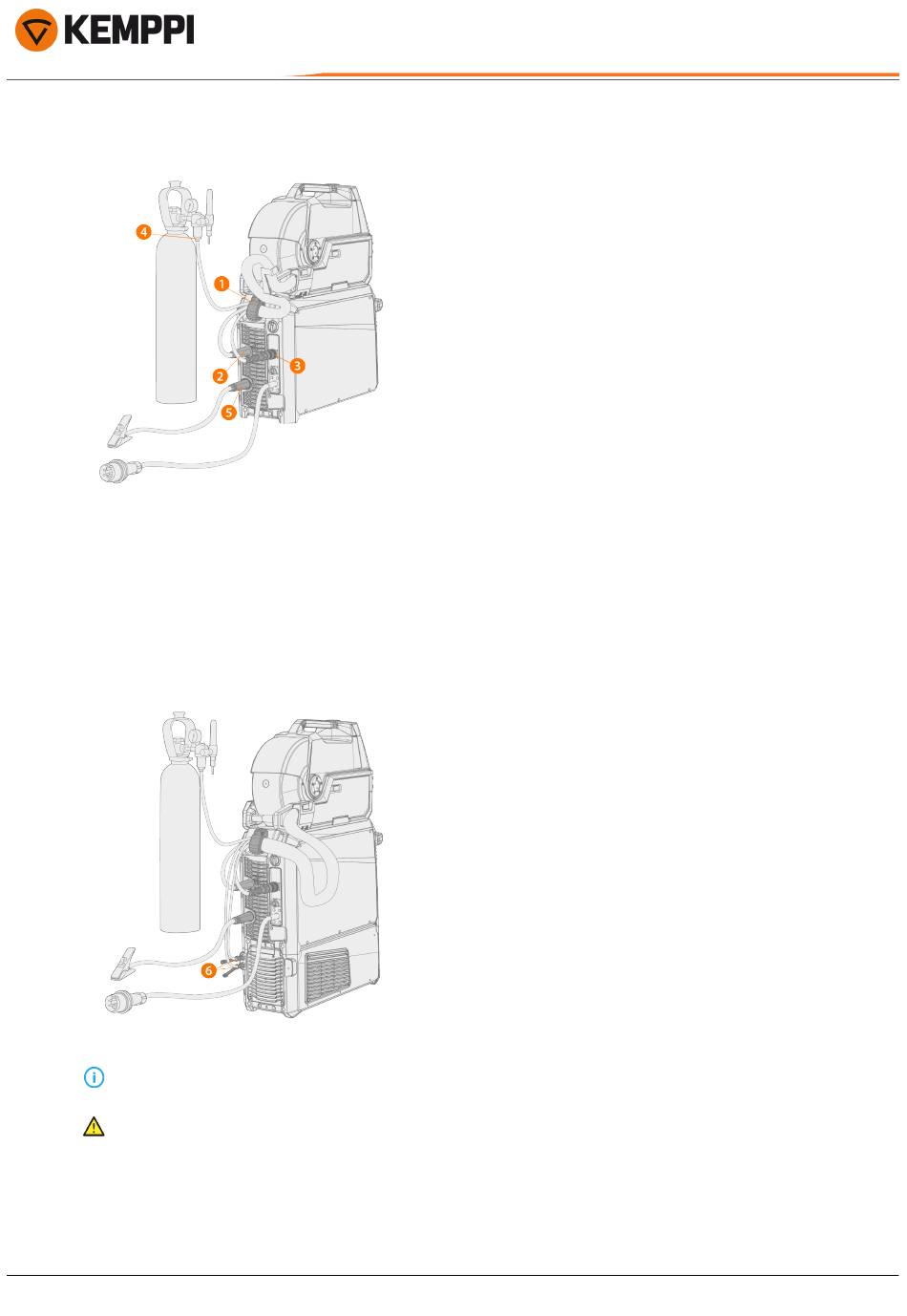

1. Bringen Sie die Zugentlastung (1) des Kabels an der hinteren Befestigungsplatte an.
2. Verbinden Sie das Schweißstromkabel mit dem Pluspol (+) (2) an der Stromquelle.
3. Verbinden Sie das Steuerkabel (3) mit der Stromquelle.
4. Verbinden Sie den Schutzgasschlauch (4) mit der Gasflasche.
5. Verbinden Sie das Massekabel mit dem Minuspol (-) (5) an der Stromquelle.
6. Wenn Sie über die optionale Kühleinheit verfügen, schließen Sie die Kühlflüssigkeitsschläuche (6) an. Die Schläuche
sind farbcodiert.
Verwenden Sie für die Installation von Doppeldrahtvorschüben das Zwischenkabel, das für zwei Drahtvorschübe aus-
gelegt ist.
Stellen Sie sicher, dass Sie alle Kabel ordnungsgemäß angeschlossen und angezogen haben.

Austausch der Zugentlastung

Entfernen und Ersetzen der Zugentlastung am stromquellenseitigen Ende des Zwischenkabels:
