KAPITEL 3 Pronar T680

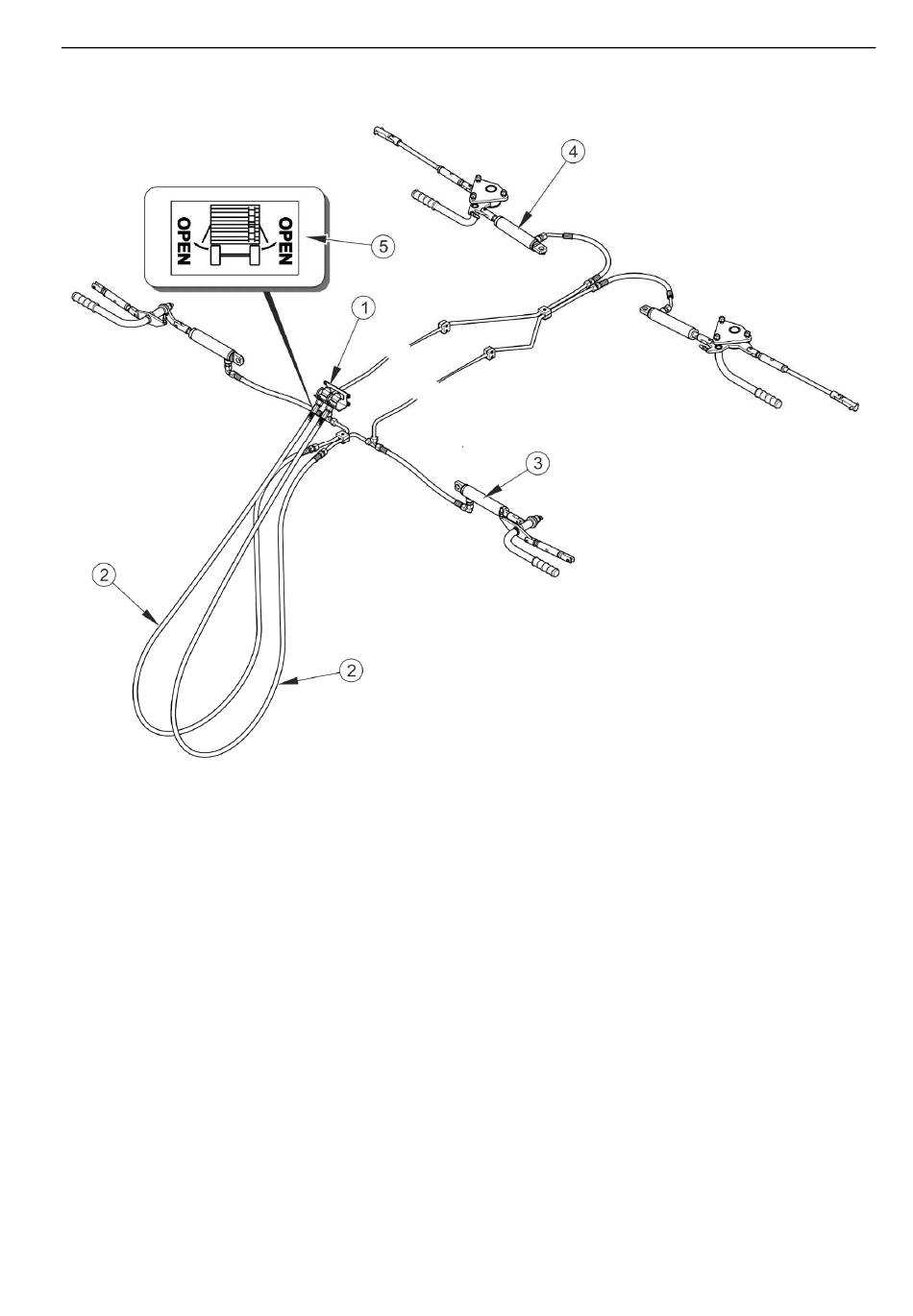

ABBILDUNG 3.11 Aufbau der Hydraulik zum Entriegeln der Wände
(1) Schnellkupplung, (2) Hydraulikleitung, (3) Zylinder vorne, (4) Zylinder hinten,
(5) Hinweisaufkleber
3.2.6 FÖRDERANLAGE
Als Option kann der Anhänger mit der hydraulischen Förderanlage – Abb. (3.12) -
ausgestattet werden, die an der Heckwand des Anhängers in der Öffnung der Auslaufgosse
montiert werden kann. Die Förderanlage erlaubt präzise Entladung von Schüttgut, ohne dass
der Ladekasten angehoben werden muss.
Die klappbare Förderanlage (1) befindet sich an der Führung (4) und wird mithilfe von Bolzen
(8) im auseinandergeklappten Zustand gesichert. Das Anheben und Senken des Förderers
erfolgt durch Handwinde (5), die sich an der Heckwand des Anhängers befindet. Die Winde
hebt den Förderer mithilfe von Seil (5) (bringt in die Arbeitsposition) bzw. senkt den Förderer
(bringt in die Transportposition). Zudem kann das Abschlussglied der Förderanlage
3.17
