PRONAR T680 Betriebsanleitung Seite 58

Pronar T680 KAPITEL 3

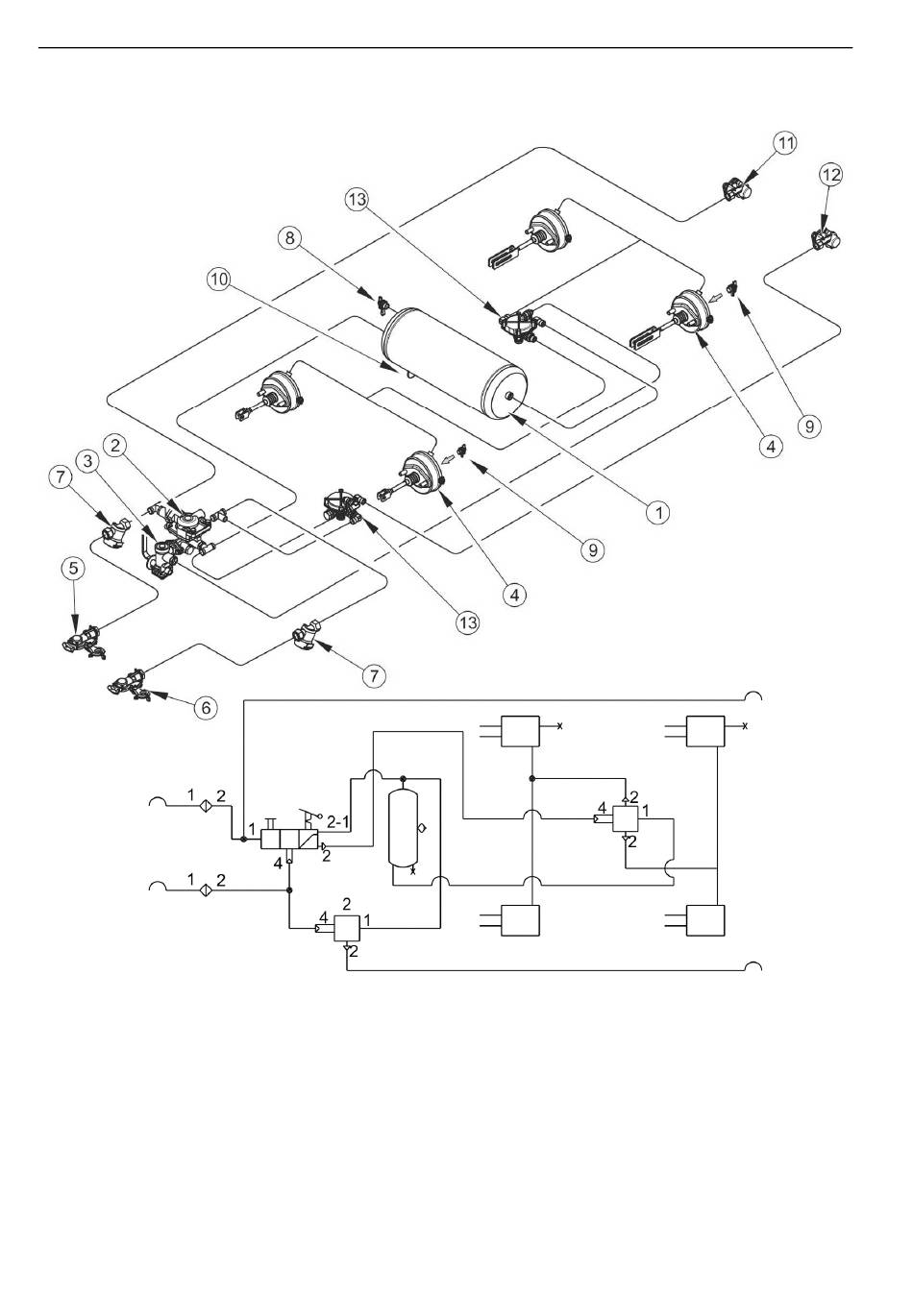

ABBILDUNG 3.4 Aufbau und Schema der Zweikreis-Druckluftbremse
(1) Druckluftbehälter, (2) Steuerventil, (3) Bremskraftregler, (4) Pneumatikzylinder,
(5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss
des Druckluftbehälters, (9) Kontrollanschluss des Pneumatikzylinders,
(10) Entwässerungsventil, (11) Buchse (rot), (12) Buchse (gelb), (13) Relaisventil
3.8
